invert
역 기하 변환
설명
예제
2차원 회전 역변환하기

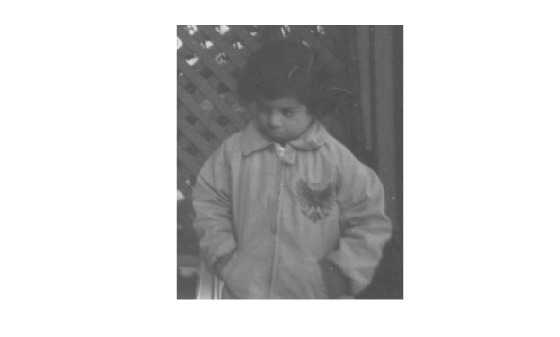

영상을 읽어 들여 표시합니다.
I = imread("pout.tif");
imshow(I)
원점을 중심으로 시계 방향으로의 30도 회전을 정의하는 rigidtform2d
객체를 만듭니다.
translation = [0 0]; theta = 30; tform = rigidtform2d(theta,translation);

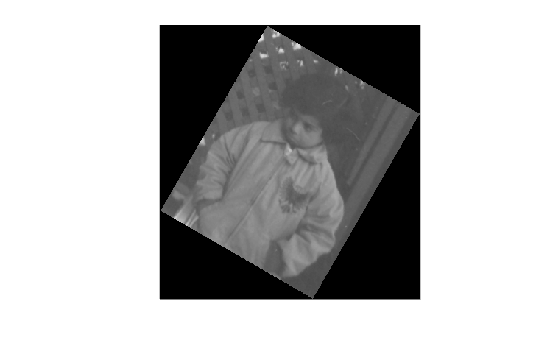

순방향 기하 변환 tform
을 영상에 적용합니다. 회전된 영상을 표시합니다.
J = imwarp(I,tform); imshow(J)
기하 변환을 역변환합니다. 결과는 시계 반대 방향으로의 30도 회전을 나타내는 새로운 rigidtform2d
객체입니다.
invtform = invert(tform);

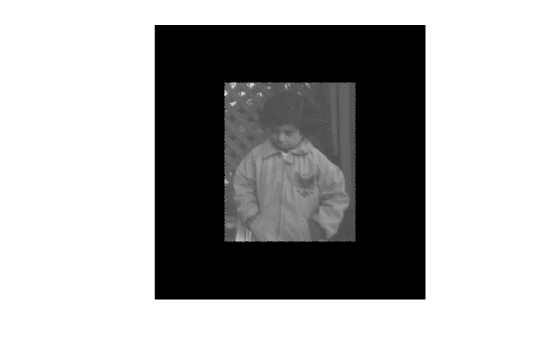

역 기하 변환 invtform
을 회전된 영상 J
에 적용합니다. 최종 영상 K
는 원래 영상과 크기, 형태, 방향이 같습니다. 두 번의 변환을 실행한 결과 영상 주변이 검은색으로 채워집니다.
K = imwarp(J,invtform); imshow(K)
입력 인수
tform
— 기하 변환
기하 변환 객체
기하 변환으로, 표에 나열된 기하 변환 객체로 지정됩니다.
기하 변환 객체 | 설명 |
---|---|
2차원 기하 변환 | |
transltform2d | 평행 이동 변환 |
rigidtform2d | 강체 변환: 평행 이동 및 회전 |
simtform2d | 유사 변환: 평행 이동, 회전, 등방성 스케일링 |
affinetform2d | 아핀 변환: 평행 이동, 회전, 비등방성 스케일링, 반사, 전단 |
projtform2d | 사영 변환 |
3차원 기하 변환 | |
transltform3d | 평행 이동 변환 |
rigidtform3d | 강체 변환: 평행 이동 및 회전 |
simtform3d | 유사 변환: 평행 이동, 회전, 등방성 스케일링 |
affinetform3d | 아핀 변환: 평행 이동, 회전, 비등방성 스케일링, 반사, 전단 |
참고
tform
을 유형 rigid2d
, rigid3d
, affine2d
, affine3d
또는 projective2d
의 객체로 지정할 수도 있습니다. 그러나 이러한 객체는 권장되지 않습니다. 자세한 내용은 호환성 관련 고려 사항 항목을 참조하십시오.
버전 내역
R2013a에 개발됨R2022b: 새로운 기하 변환 객체 지원
R2022b부터 대부분의 Image Processing Toolbox™ 함수는 전위곱 규칙을 사용하여 기하 변환을 만들고 수행합니다. 따라서 이제 tform
을 affinetform2d
객체와 같은 전위곱 규칙을 사용하는 기하 변환 객체로 지정할 수 있습니다.
invert
는 여전히 affine2d
객체와 같이 후위곱 규칙을 사용하는 객체를 지원하지만, 이러한 객체는 권장되지 않습니다. 새로운 전위곱 기하 변환 객체로 전환하여 기하 변환 워크플로를 간소화할 수 있습니다. 자세한 내용은 Migrate Geometric Transformations to Premultiply Convention 항목을 참조하십시오.
