Velocity Product Torque

속도에서 유발된 힘을 상쇄하는 조인트 토크

페이지 내 모두 확장
  • Velocity Product Torque block

라이브러리:
Robotics System Toolbox / Manipulator Algorithms

설명

Velocity Product Torque 블록은 강체 트리 로봇 모델의 로봇 컨피규레이션(조인트 위치)과 조인트 속도가 주어졌을 때, 그 속도에서 야기된 힘을 상쇄하는 토크를 반환합니다.

예제

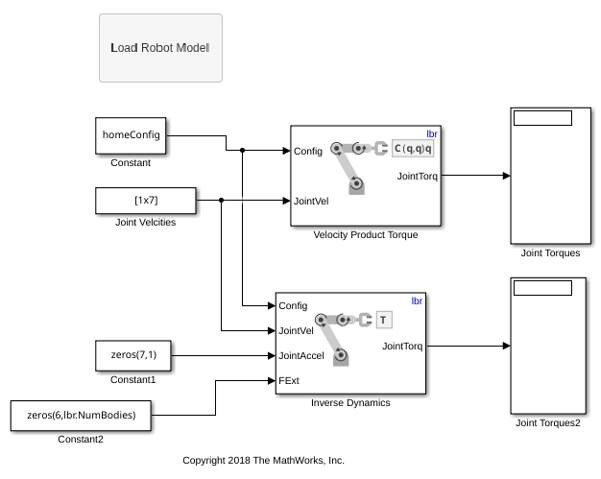

Simulink에서 매니퓰레이터의 속도 곱 계산하기

Simulink에서 매니퓰레이터의 속도 곱 계산하기

이 예제에서는 rigidBodyTree 모델을 사용하여 로봇 매니퓰레이터의 속도에서 유발된 토크를 계산하는 방법을 보여줍니다. 이 예제에서는 MATLAB®에서 로봇 모델과 로봇 컨피규레이션을 정의하고, 이를 매니퓰레이터 알고리즘 블록과 함께 사용하기 위해 Simulink®에 전달합니다.

스크립트 열기

포트

입력

모두 확장

로봇 컨피규레이션으로, 강체 트리 파라미터에 설정되어 있는, 로봇 모델 내 모든 비고정 조인트의 위치로 구성된 벡터로 지정됩니다. 또한 복잡한 로봇의 경우 Constant 블록이나 MATLAB Function 블록 내에서 homeConfiguration 함수나 randomConfiguration 함수를 사용하여 이 벡터를 생성할 수 있습니다.

조인트 속도로, 벡터로 지정됩니다. 조인트 속도의 개수는 로봇의 자유도(비고정 조인트 개수)와 같습니다.

출력

모두 확장

조인트 토크로, 벡터로 지정됩니다. 각 요소는 특정 조인트에 가해지는 토크에 대응합니다. 조인트 토크의 개수는 로봇의 자유도(비고정 조인트 개수)와 같습니다.

파라미터

모두 확장

로봇 모델로, rigidBodyTree 객체로 지정됩니다. 또한 importrobot 함수를 사용하여 URDF(Unified Robot Description Formation) 파일에서 로봇 모델을 가져올 수 있습니다.

디폴트 로봇 모델 twoJointRigidBodyTree는 회전 조인트와 2자유도를 가지는 로봇입니다.

  • 인터프리터형 실행 — MATLAB® 인터프리터를 사용하여 모델을 시뮬레이션합니다. 이 옵션은 시작 시간을 줄일 수 있지만 코드 생성보다 시뮬레이션 속도가 느립니다. 이 모드에서는 블록의 소스 코드를 디버그할 수 있습니다.

  • 코드 생성 — 생성된 C 코드를 사용하여 모델을 시뮬레이션합니다. 시뮬레이션을 처음 실행하면 Simulink®는 블록에 대한 C 코드를 생성합니다. 이 C 코드는 모델이 바뀌지 않는 한 후속 시뮬레이션에 재사용됩니다. 이 옵션은 시작 시간이 조금 더 걸리지만 이후 시뮬레이션 속도는 인터프리터형 실행과 대등합니다.

조정 가능: No

확장 기능

C/C++ 코드 생성
Simulink® Coder™를 사용하여 C 코드나 C++ 코드를 생성할 수 있습니다.

버전 내역

R2018a에 개발됨
