centerOfMass

질량 중심 위치와 야코비 행렬

구문

com = centerOfMass(robot)

com = centerOfMass(robot,configuration)

설명

com = centerOfMass(robot)은 베이스 프레임을 기준으로 하여, 홈 컨피규레이션에서의 로봇 모델의 질량 중심 위치를 계산합니다.

com = centerOfMass(robot,configuration)은 베이스 프레임을 기준으로 하여, 지정된 조인트 컨피규레이션에서의 로봇 모델의 질량 중심 위치를 계산합니다.

[com,comJac] = centerOfMass(robot,configuration)은 조인트 속도와 질량 중심 속도 간의 관계를 나타내는 질량 중심 야코비 행렬도 반환합니다.

예제

로봇 컨피규레이션에 대해 질량 중심 및 야코비 행렬 계산하기

Robotics System Toolbox™ loadrobot으로 KUKA LBR iiwa 로봇 모델을 불러옵니다. 이 모델은 rigidBodyTree 객체로 지정됩니다.

lbr = loadrobot("kukaIiwa14")

lbr =
  rigidBodyTree with properties:

     NumBodies: 10
        Bodies: {[1×1 rigidBody]  [1×1 rigidBody]  [1×1 rigidBody]  [1×1 rigidBody]  [1×1 rigidBody]  [1×1 rigidBody]  [1×1 rigidBody]  [1×1 rigidBody]  [1×1 rigidBody]  [1×1 rigidBody]}
          Base: [1×1 rigidBody]
     BodyNames: {'iiwa_link_0'  'iiwa_link_1'  'iiwa_link_2'  'iiwa_link_3'  'iiwa_link_4'  'iiwa_link_5'  'iiwa_link_6'  'iiwa_link_7'  'iiwa_link_ee'  'iiwa_link_ee_kuka'}
      BaseName: 'world'
       Gravity: [0 0 0]
    DataFormat: 'struct'
    FrameNames: {'world'  'iiwa_link_0'  'iiwa_link_1'  'iiwa_link_2'  'iiwa_link_3'  'iiwa_link_4'  'iiwa_link_5'  'iiwa_link_6'  'iiwa_link_7'  'iiwa_link_ee'  'iiwa_link_ee_kuka'}

데이터 형식을 "row"로 설정합니다. 모든 동역학 계산에서 데이터 형식은 "row" 또는 "column"이어야 합니다.

lbr.DataFormat = "row";

로봇의 홈 컨피규레이션에서 질량 중심 위치와 야코비 행렬을 계산합니다.

[comLocation,comJac] = centerOfMass(lbr);

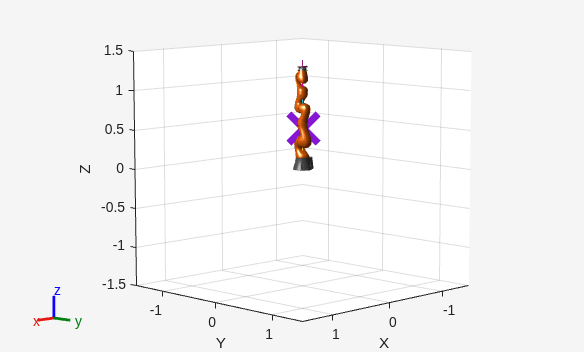

show(lbr);
hold on
plot3(comLocation(1),comLocation(2),comLocation(3),Marker="x",MarkerSize=30,LineWidth=5);
hold off

입력 인수

robot — 로봇 모델

rigidBodyTree 객체

로봇 모델로, rigidBodyTree 객체로 지정됩니다. centerOfMass 함수를 사용하기 위해 DataFormat 속성을 'row' 또는 'column'으로 설정합니다.

configuration — 로봇 컨피규레이션

벡터

로봇 컨피규레이션으로, 로봇 모델의 모든 비고정 조인트에 대한 위치 값을 나타내는 벡터로 지정됩니다. homeConfiguration(robot), randomConfiguration(robot)을 사용하거나 조인트 위치를 직접 지정하여 컨피규레이션을 생성할 수 있습니다. 벡터 형식의 configuration을 사용하려면 robot의 DataFormat 속성을 'row' 또는 'column'으로 설정합니다.

출력 인수

com — 질량 중심 위치

[x y z] 벡터

질량 중심 위치로, [x y z] 벡터로 반환됩니다. 이 벡터는 바디 프레임을 기준으로 지정된 configuration에 대한 질량 중심 위치를 설명합니다(단위: 미터).

comJac — 질량 중심 야코비 행렬

3×n 행렬

질량 중심 야코비 행렬로, 3×n 행렬로 반환됩니다. 여기서 n은 로봇 속도 자유도입니다.

참고 문헌

[1] Featherstone, Roy. Rigid Body Dynamics Algorithms. Springer US, 2008. DOI.org (Crossref), doi:10.1007/978-1-4899-7560-7.

확장 기능

C/C++ 코드 생성

MATLAB® Coder™를 사용하여 C 코드나 C++ 코드를 생성할 수 있습니다.

사용법 관련 참고 사항 및 제한 사항:

rigidBodyTree 객체를 만들 때 MaxNumBodies로 로봇 모델에 추가할 수 있는 바디의 상한을 지정하는 구문을 사용하십시오. 또한 DataFormat 속성을 이름-값 쌍으로 지정해야 합니다. 예를 들면 다음과 같습니다.

robot = rigidBodyTree("MaxNumBodies",15,"DataFormat","row")

데이터 사용량을 최소화하기 위해 모델에서 예상되는 바디 개수에 가까운 수로 상한을 설정하십시오. 코드 생성 시 모든 데이터 형식이 지원됩니다. 동역학 함수를 사용하기 위해 데이터 형식을 "row" 또는 "column"으로 설정해야 합니다.

show 및 showdetails는 코드 생성을 지원하지 않습니다.

버전 내역

R2017a에 개발됨

R2024a: 정적 메모리 할당 지원

centerOfMass 함수는 이제 동적 메모리 할당 비활성화를 통한 코드 생성을 지원합니다. 동적 메모리 할당 비활성화에 대한 자세한 내용은 Set Dynamic Memory Allocation Threshold (MATLAB Coder) 항목을 참조하십시오.
