addSubtree

로봇에 하위 트리 추가

설명

addSubtree(robot,bodyname,subtreerobot)bodyname에 의해 지정된 바디에서 기존 로봇 모델 robot에 로봇 모델 newSubtree를 연결합니다. 하위 트리 베이스는 바디로 추가되지 않습니다.

예제

addSubtree(___,ReplaceBase=MODE)MODE가 true로 설정되었을 때 하위 트리의 현재 베이스를 bodyname으로 바꿉니다. MODE는 기본적으로 true입니다.

예제

예제

모두 축소

기존 rigidBodyTree 객체를 변경합니다. 강체 트리에서 조인트, 바디, 하위 트리를 바꿀 수 있습니다.

Robotics System Toolbox™ loadrobot 함수를 사용하여 ABB IRB-120T 매니퓰레이터를 불러옵니다. 이는 rigidBodyTree 객체로 지정됩니다.

manipulator = loadrobot("abbIrb120T");

show를 사용해서 로봇을 표시하고 showdetails를 사용해서 로봇의 세부 정보를 읽어옵니다.

show(manipulator);
showdetails(manipulator)

속성을 검사할 바디를 가져옵니다. link_3 바디의 자식은 link_4 바디뿐입니다. 특정 바디를 복사할 수도 있습니다.

body3 = getBody(manipulator,"link_3");
childBody = body3.Children{1}
body3Copy = copy(body3);

link_3 바디의 조인트를 바꿉니다. 다운스트림 바디의 기하 도형이 영향을 받지 않도록 하려면 새 Joint 객체를 만들고 replaceJoint를 사용해야 합니다. 바디 간의 변환을 정의하기 위해 필요한 경우 디폴트 단위 행렬을 사용하는 대신 setFixedTransform을 호출합니다.

newJoint = rigidBodyJoint("prismatic");
replaceJoint(manipulator,"link_3",newJoint);

showdetails(manipulator)

removeBody를 사용하여 전체 바디를 제거하고, 결과로 생성된 하위 트리를 가져옵니다. 제거된 바디는 하위 트리에 포함됩니다.

subtree = removeBody(manipulator,"link_4")
show(subtree);

수정된 link_3 바디를 제거합니다. 복사한 원래 link_3 바디를 link_2 바디에 추가한 다음, 반환된 하위 트리를 추가합니다. 로봇 모델은 동일하게 유지됩니다. 자세한 비교는 showdetails를 통해 확인하십시오.

removeBody(manipulator,"link_3");
addBody(manipulator,body3Copy,"link_2")
addSubtree(manipulator,"link_3",subtree)

showdetails(manipulator)

Robotics System Toolbox™ loadrobot 함수를 사용하여 UR10 로봇 매니퓰레이터를 불러옵니다. 이는 rigidBodyTree 객체로 지정됩니다.

ur10 = loadrobot("universalUR10");

Robotiq 2F-85 그리퍼를 불러와 매니퓰레이터 팔에 연결합니다.

gripper = loadrobot("robotiq2F85");

그리퍼를 UR10 팔의 끝부분에 연결합니다.

addSubtree(ur10, 'tool0', gripper, ReplaceBase=false);

show를 사용해서 로봇을 표시하고 showdetails를 사용해서 로봇의 세부 정보를 읽어와 rigidBodyTree 객체의 수정된 조인트를 봅니다.

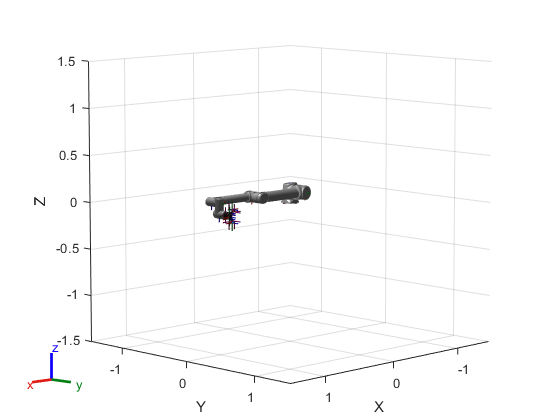

show(ur10)

Figure contains an axes object. The axes object with xlabel X, ylabel Y contains 61 objects of type patch, line. These objects represent world, base_link, base, shoulder_link, upper_arm_link, forearm_link, wrist_1_link, wrist_2_link, wrist_3_link, ee_link, tool0, robotiq_arg2f_base_link, left_outer_knuckle, left_outer_finger, left_inner_finger, left_inner_finger_pad, left_inner_knuckle, right_inner_knuckle, right_outer_knuckle, right_outer_finger, right_inner_finger, right_inner_finger_pad, base_link_mesh, shoulder_link_mesh, upper_arm_link_mesh, forearm_link_mesh, wrist_1_link_mesh, wrist_2_link_mesh, wrist_3_link_mesh, robotiq_arg2f_base_link_mesh, left_outer_knuckle_mesh, left_outer_finger_mesh, left_inner_finger_mesh, left_inner_finger_pad_mesh, left_inner_knuckle_mesh, right_inner_knuckle_mesh, right_outer_knuckle_mesh, right_outer_finger_mesh, right_inner_finger_mesh, right_inner_finger_pad_mesh.

ans =
  Axes (Primary) with properties:

             XLim: [-1.5000 1.5000]
             YLim: [-1.5000 1.5000]
           XScale: 'linear'
           YScale: 'linear'
    GridLineStyle: '-'
         Position: [0.1300 0.1100 0.7750 0.8150]
            Units: 'normalized'

  Use GET to show all properties

showdetails(ur10)
--------------------
Robot: (21 bodies)

 Idx                      Body Name                            Joint Name                            Joint Type                      Parent Name(Idx)   Children Name(s)
 ---                      ---------                            ----------                            ----------                      ----------------   ----------------
   1                      base_link                           world_joint                                 fixed                              world(0)   base(2)  shoulder_link(3)
   2                           base            base_link-base_fixed_joint                                 fixed                          base_link(1)
   3                  shoulder_link                    shoulder_pan_joint                              revolute                          base_link(1)   upper_arm_link(4)
   4                 upper_arm_link                   shoulder_lift_joint                              revolute                      shoulder_link(3)   forearm_link(5)
   5                   forearm_link                           elbow_joint                              revolute                     upper_arm_link(4)   wrist_1_link(6)
   6                   wrist_1_link                         wrist_1_joint                              revolute                       forearm_link(5)   wrist_2_link(7)
   7                   wrist_2_link                         wrist_2_joint                              revolute                       wrist_1_link(6)   wrist_3_link(8)
   8                   wrist_3_link                         wrist_3_joint                              revolute                       wrist_2_link(7)   ee_link(9)  tool0(10)
   9                        ee_link                        ee_fixed_joint                                 fixed                       wrist_3_link(8)
  10                          tool0        wrist_3_link-tool0_fixed_joint                                 fixed                       wrist_3_link(8)   robotiq_arg2f_base_link(11)
  11        robotiq_arg2f_base_link           robotiq_arg2f_base_link_jnt                                 fixed                             tool0(10)   left_outer_knuckle(12)  left_inner_knuckle(16)  right_inner_knuckle(17)  right_outer_knuckle(18)
  12             left_outer_knuckle                          finger_joint                              revolute           robotiq_arg2f_base_link(11)   left_outer_finger(13)
  13              left_outer_finger               left_outer_finger_joint                                 fixed                left_outer_knuckle(12)   left_inner_finger(14)
  14              left_inner_finger               left_inner_finger_joint                              revolute                 left_outer_finger(13)   left_inner_finger_pad(15)
  15          left_inner_finger_pad           left_inner_finger_pad_joint                                 fixed                 left_inner_finger(14)
  16             left_inner_knuckle              left_inner_knuckle_joint                              revolute           robotiq_arg2f_base_link(11)
  17            right_inner_knuckle             right_inner_knuckle_joint                              revolute           robotiq_arg2f_base_link(11)
  18            right_outer_knuckle             right_outer_knuckle_joint                              revolute           robotiq_arg2f_base_link(11)   right_outer_finger(19)
  19             right_outer_finger              right_outer_finger_joint                                 fixed               right_outer_knuckle(18)   right_inner_finger(20)
  20             right_inner_finger              right_inner_finger_joint                              revolute                right_outer_finger(19)   right_inner_finger_pad(21)
  21         right_inner_finger_pad          right_inner_finger_pad_joint                                 fixed                right_inner_finger(20)
--------------------

입력 인수

모두 축소

로봇 모델로, rigidBodyTree 객체로 지정됩니다.

부모 바디 이름으로, string형 스칼라 또는 문자형 벡터로 지정됩니다. 부모 바디는 로봇 모델에 이미 존재해야 합니다. 새 바디는 이 부모 바디에 연결됩니다.

데이터형: char | string

하위 트리 로봇 모델로, rigidBodyTree 객체로 지정됩니다.

MODEtrue로 지정되었을 때 하위 트리의 현재 베이스를 bodyname으로 바꿉니다. MODE의 디폴트 값은 true로 설정되어 있습니다

데이터형: logical

확장 기능

모두 확장

버전 내역

R2016b에 개발됨
