Bicycle Kinematic Model

자전거 기구학 모델을 사용하여 차륜 이동체의 모션 계산

R2019b 이후

페이지 내 모두 확장
  • Bicycle Kinematic Model block

라이브러리:
Robotics System Toolbox / Mobile Robot Algorithms

설명

Bicycle Kinematic Model 블록은 단순한 차륜 이동체 동역학을 시뮬레이션하는 자전거 이동체 모델을 만듭니다. 이 모델은 두 개의 차축이 있고 두 차축 사이의 길이가 Wheel base로 정의된 이동체를 표현합니다. 앞바퀴는 조향각 psi만큼 회전할 수 있습니다. 이동체 방향 theta는 뒤 차축의 중심에서 정의됩니다.

Bicycle kinematic model diagram with x, y, theta, psi, velocity, wheel base, and turning radius labeled

예제

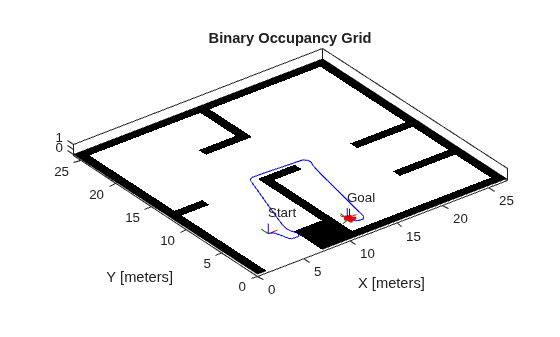

Simulink에서 자전거 로봇의 경로 계획하기

Simulink에서 자전거 로봇의 경로 계획하기

이 예제는 Simulink®에서 주어진 맵의 두 위치 사이에 장애물 없는 경로를 실행하는 방법을 보여줍니다. 경로는 확률적 로드맵(PRM) 계획 알고리즘(mobileRobotPRM))을 사용하여 생성됩니다. 이 경로를 탐색하기 위한 제어 명령은 Pure Pursuit 제어기 블록을 사용하여 만듭니다. 자전거 기구학 모션 모델은 이러한 명령을 기반으로 로봇 모션을 시뮬레이션합니다.

라이브 스크립트 열기

포트

입력

모두 확장

이동체 속도로, 초당 미터 단위로 지정됩니다.

이동체의 조향각으로, 라디안으로 지정됩니다.

종속성

이 포트를 활성화하려면 Vehicle inputs 파라미터를 Vehicle Speed & Steering Angle로 설정해야 합니다.

이동체의 각속도로, 초당 라디안 단위로 지정됩니다. 양의 값은 이동체를 왼쪽으로 조향하고 음의 값은 이동체를 오른쪽으로 조향합니다.

종속성

이 포트를 활성화하려면 Vehicle inputs 파라미터를 Vehicle Speed & Heading Angular Velocity로 설정해야 합니다.

출력

모두 확장

이동체의 현재 xy 위치와 방향으로, [x y theta] 벡터로 지정됩니다(단위: 미터 및 라디안).

이동체의 선속도와 각속도로, [xDot yDot thetaDot] 벡터로 지정됩니다(단위: 초당 미터 및 초당 라디안). 선속도와 각속도는 state 출력값의 도함수를 구하여 계산됩니다.

파라미터

모두 확장

이동체에 대한 속도와 방향 입력의 유형으로, 다음 옵션 중 하나로 지정됩니다.

  • Vehicle Speed & Steering Angle — 이동체 속도(단위: 초당 미터)와 조향각(단위: 라디안)

  • Vehicle Speed & Heading Angular Velocity — 이동체 속도(단위: 초당 미터)와 방향 각속도(단위: 초당 라디안)

축간 거리는 이동체의 앞 차축과 뒤 차축 간의 거리를 나타내며, 미터 단위로 지정됩니다.

바퀴 속도 범위는 이동체의 최소 바퀴 속도와 최대 바퀴 속도 [MinSpeed MaxSpeed]를 제공하는 2개 요소 벡터로, 초당 라디안 단위로 지정됩니다.

이동체를 오른쪽 또는 왼쪽으로 조향할 수 있는 최대 크기를 나타내는 최대 조향각으로, 라디안 단위로 지정됩니다. 이 속성은 사용자가 제공한 상태 입력값의 유효성을 검사하는 데 사용됩니다.

Maximum steering angle이 pi/2로 설정되면 최소 회전 반경은 0미터가 됩니다.

이동체의 초기 x 위치와 y 위치, 방향 theta입니다.

  • 인터프리터형 실행 — MATLAB® 인터프리터를 사용하여 모델을 시뮬레이션합니다. 자세한 내용은 Simulation Modes (Simulink) 항목을 참조하십시오.

  • 코드 생성 — 생성된 C 코드를 사용하여 모델을 시뮬레이션합니다. 시뮬레이션을 처음 실행하면 Simulink®는 블록에 대한 C 코드를 생성합니다. 이 C 코드는 모델이 바뀌지 않는 한 후속 시뮬레이션에 재사용됩니다.

조정 가능: No

참고 문헌

[1] Lynch, Kevin M., and Frank C. Park. Modern Robotics: Mechanics, Planning, and Control 1st ed. Cambridge, MA: Cambridge University Press, 2017.

[2] Corke, Peter I. Robotics, Vision and Control: Fundamental Algorithms in MATLAB. Springer, 2011.

확장 기능

C/C++ 코드 생성
Simulink® Coder™를 사용하여 C 코드나 C++ 코드를 생성할 수 있습니다.

버전 내역

R2019b에 개발됨
