getBody

이름으로 로봇 바디 핸들 가져오기

페이지 내 모두 축소

구문

body = getBody(robot,bodyname)

설명

예제

body = getBody(robot,bodyname)은 로봇 모델에서 이름으로 바디 핸들을 가져옵니다.

예제

모두 축소

라이브 스크립트 열기

기존 rigidBodyTree 객체를 변경합니다. 강체 트리에서 조인트, 바디, 하위 트리를 바꿀 수 있습니다.

Robotics System Toolbox™ loadrobot 함수를 사용하여 ABB IRB-120T 매니퓰레이터를 불러옵니다. 이는 rigidBodyTree 객체로 지정됩니다.

manipulator = loadrobot("abbIrb120T");

show를 사용해서 로봇을 표시하고 showdetails.를 사용해서 로봇의 세부 정보를 읽습니다.

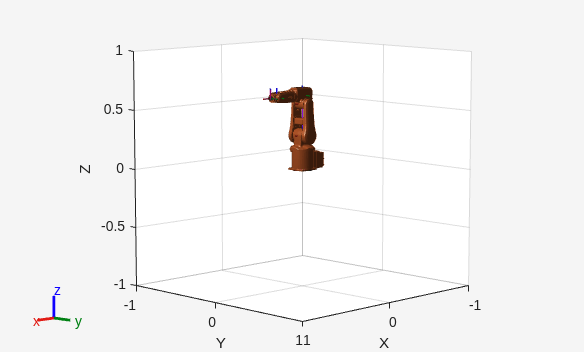

show(manipulator);

Figure contains an axes object. The axes object with xlabel X, ylabel Y contains 24 objects of type patch, line. These objects represent base_link, base, link_1, link_2, link_3, link_4, link_5, link_6, tool0, link_1_mesh, link_2_mesh, link_3_mesh, link_4_mesh, link_5_mesh, link_6_mesh, base_link_mesh.

showdetails(manipulator)
--------------------
Robot: (8 bodies)

 Idx     Body Name            Joint Name            Joint Type     Parent Name(Idx)   Children Name(s)
 ---     ---------            ----------            ----------     ----------------   ----------------
   1          base        base_link-base                 fixed         base_link(0)
   2        link_1               joint_1              revolute         base_link(0)   link_2(3)
   3        link_2               joint_2              revolute            link_1(2)   link_3(4)
   4        link_3               joint_3              revolute            link_2(3)   link_4(5)
   5        link_4               joint_4              revolute            link_3(4)   link_5(6)
   6        link_5               joint_5              revolute            link_4(5)   link_6(7)
   7        link_6               joint_6              revolute            link_5(6)   tool0(8)
   8         tool0          joint6-tool0                 fixed            link_6(7)
--------------------

속성을 검사할 바디를 가져옵니다. link_3 바디의 자식은 link_4 바디뿐입니다. 특정 바디를 복사할 수도 있습니다.

body3 = getBody(manipulator,"link_3");
childBody = body3.Children{1}
childBody =
  rigidBody with properties:

            Name: 'link_4'
           Joint: [1x1 rigidBodyJoint]
            Mass: 1.3280
    CenterOfMass: [0.2247 1.5000e-04 4.1000e-04]
         Inertia: [0.0028 0.0711 0.0723 1.3052e-05 -1.3878e-04 -6.6037e-05]
          Parent: [1x1 rigidBody]
        Children: {[1x1 rigidBody]}
         Visuals: {'Mesh Filename link_4.stl'}
      Collisions: {'Mesh Filename link_4.stl'}


body3Copy = copy(body3);

link_3 바디의 조인트를 바꿉니다. 다운스트림 바디의 기하 도형이 영향을 받지 않도록 하려면 새 Joint 객체를 만들고 replaceJoint를 사용해야 합니다. 바디 간의 변환을 정의하기 위해 필요한 경우 디폴트 단위 행렬을 사용하는 대신 setFixedTransform을 호출합니다.

newJoint = rigidBodyJoint("prismatic");
replaceJoint(manipulator,"link_3",newJoint);

showdetails(manipulator)
--------------------
Robot: (8 bodies)

 Idx     Body Name            Joint Name            Joint Type     Parent Name(Idx)   Children Name(s)
 ---     ---------            ----------            ----------     ----------------   ----------------
   1          base        base_link-base                 fixed         base_link(0)
   2        link_1               joint_1              revolute         base_link(0)   link_2(3)
   3        link_2               joint_2              revolute            link_1(2)   link_3(4)
   4        link_3             prismatic                 fixed            link_2(3)   link_4(5)
   5        link_4               joint_4              revolute            link_3(4)   link_5(6)
   6        link_5               joint_5              revolute            link_4(5)   link_6(7)
   7        link_6               joint_6              revolute            link_5(6)   tool0(8)
   8         tool0          joint6-tool0                 fixed            link_6(7)
--------------------

removeBody를 사용하여 전체 바디를 제거하고, 결과로 생성된 하위 트리를 가져옵니다. 제거된 바디는 하위 트리에 포함됩니다.

subtree = removeBody(manipulator,"link_4")
subtree =
  rigidBodyTree with properties:

     NumBodies: 4
        Bodies: {[1x1 rigidBody]  [1x1 rigidBody]  [1x1 rigidBody]  [1x1 rigidBody]}
          Base: [1x1 rigidBody]
     BodyNames: {'link_4'  'link_5'  'link_6'  'tool0'}
      BaseName: 'link_3'
       Gravity: [0 0 0]
    DataFormat: 'struct'

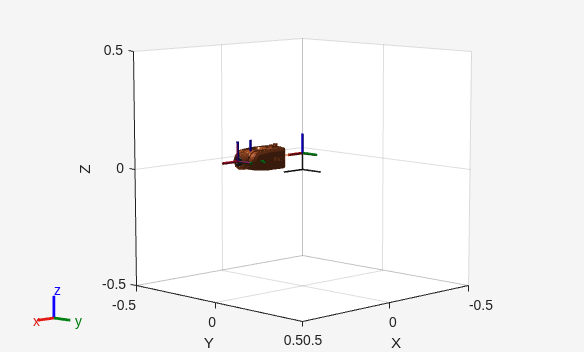

show(subtree);

Figure contains an axes object. The axes object with xlabel X, ylabel Y contains 12 objects of type patch, line. These objects represent link_3, link_4, link_5, link_6, tool0, link_4_mesh, link_5_mesh, link_6_mesh.

수정된 link_3 바디를 제거합니다. 복사한 원래 link_3 바디를 link_2 바디에 추가한 다음, 반환된 하위 트리를 추가합니다. 로봇 모델은 동일하게 유지됩니다. 자세한 비교는 showdetails를 통해 확인하십시오.

removeBody(manipulator,"link_3");
addBody(manipulator,body3Copy,"link_2")
addSubtree(manipulator,"link_3",subtree)

showdetails(manipulator)
--------------------
Robot: (8 bodies)

 Idx     Body Name            Joint Name            Joint Type     Parent Name(Idx)   Children Name(s)
 ---     ---------            ----------            ----------     ----------------   ----------------
   1          base        base_link-base                 fixed         base_link(0)
   2        link_1               joint_1              revolute         base_link(0)   link_2(3)
   3        link_2               joint_2              revolute            link_1(2)   link_3(4)
   4        link_3               joint_3              revolute            link_2(3)   link_4(5)
   5        link_4               joint_4              revolute            link_3(4)   link_5(6)
   6        link_5               joint_5              revolute            link_4(5)   link_6(7)
   7        link_6               joint_6              revolute            link_5(6)   tool0(8)
   8         tool0          joint6-tool0                 fixed            link_6(7)
--------------------

입력 인수

모두 축소

로봇 모델로, rigidBodyTree 객체로 지정됩니다.

바디 이름으로, string형 스칼라 또는 문자형 벡터로 지정됩니다. 이 이름을 가진 바디는 robot에 의해 지정된 로봇 모델에 있어야 합니다.

데이터형: char | string

출력 인수

모두 축소

강체로, rigidBody 객체로 지정됩니다. 반환된 rigidBodyTree 객체는 여전히 rigidBodyTree 로봇 모델의 일부입니다. 로봇 모델의 바디를 수정하려면 새로운 바디와 replaceBody를 사용합니다.

확장 기능

버전 내역

R2016b에 개발됨
