surfnorm

설명

예제

surfnorm(X,Y,Z)는 3차원 곡면 플롯을 생성하고 곡면 법선을 표시합니다. 곡면 법선은 평면에 대해 수직인 가상선 또는 비평면의 한 점에서 접평면에 수직인 가상선입니다.

이 함수는 행렬 Z의 값을 XY로 정의된 x-y 평면의 그리드 위 높이로 플로팅합니다. 곡면의 색은 Z로 지정된 높이에 따라 달라집니다. 행렬 X, Y, Z는 크기가 동일해야 합니다.

surfnorm(Z)는 법선이 있는 곡면을 만들고, Z에 있는 요소의 열 인덱스와 행 인덱스를 각각 x 좌표와 y 좌표로 사용합니다.

surfnorm(ax,___)는 현재 좌표축 대신 ax로 지정된 좌표축에 플로팅됩니다. 좌표축을 첫 번째 입력 인수로 지정합니다.

예제

surfnorm(___,Name,Value)는 하나 이상의 이름-값 쌍의 인수를 사용하여 surface 속성을 지정합니다. 예를 들어, 'FaceAlpha',0.5는 반투명 곡면을 만듭니다.

예제

[Nx,Ny,Nz] = surfnorm(___)은 아무것도 플로팅하지 않고 곡면에 대한 3차원 곡면 법선의 x, y, z 성분을 반환합니다.

예제

모두 축소

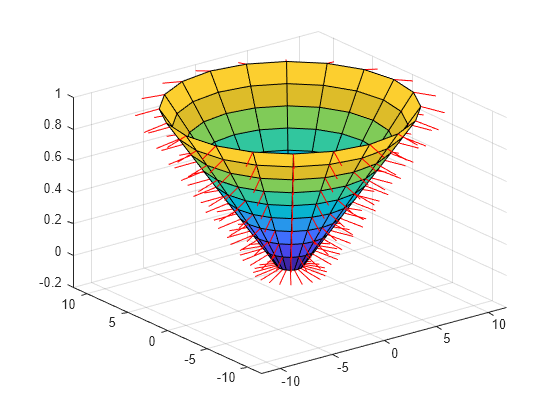

원뿔을 만듭니다. 그런 다음, 데이터를 곡면으로 플로팅하고 곡면 법선을 표시합니다. 곡면은 높이와 색에 모두 Z를 사용합니다.

[X,Y,Z] = cylinder(1:10);
surfnorm(X,Y,Z)

Figure contains an axes object. The axes object contains 2 objects of type surface, line.

값이 'none'EdgeColor 이름-값 쌍을 지정하여 가장자리가 없는 곡면을 만듭니다.

[X,Y,Z] = cylinder(1:10);
surfnorm(X,Y,Z,'EdgeColor','none')

Figure contains an axes object. The axes object contains 2 objects of type surface, line.

굽은 곡면의 곡면 법선을 사용하여 평면을 조명합니다.

먼저 평면을 표시합니다.

surf(ones(49),'EdgeColor','none');

Figure contains an axes object. The axes object contains an object of type surface.

굽은 곡면을 표시하여 광원으로 사용합니다.

surf(peaks);

Figure contains an axes object. The axes object contains an object of type surface.

이제 평면을 다시 그리되, 이번에는 굽은 곡면의 조명을 적용해 그립니다. 이를 수행하려면 먼저 굽은 곡면의 곡면 법선을 계산하십시오.

[nx, ny, nz] = surfnorm(peaks);

x, y, z 곡면 법선 성분을 단일 49×49×3 배열로 결합합니다.

b = reshape([nx ny nz], 49,49,3);

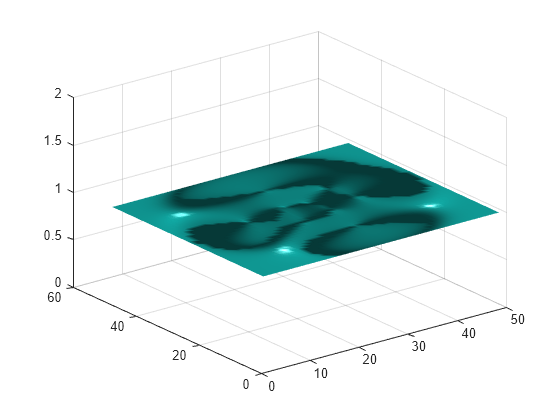

평면을 다시 만들되 이번에는 이 배열을 VertexNormals 속성에 대한 값으로 제공합니다. MATLAB®은 VertexNormals 속성을 사용하여 곡면 조명을 계산합니다. 조명 알고리즘을 gouraud로 설정하고 camlight를 사용하여 조명을 추가합니다.

surf(ones(49),'VertexNormals',b,'EdgeColor','none');
lighting gouraud
camlight

Figure contains an axes object. The axes object contains an object of type surface.

입력 인수

모두 축소

x 좌표로, YZ와 크기가 같은 행렬로 지정됩니다.

meshgrid 함수를 사용하여 XY 행렬을 만들 수 있습니다.

Surface 객체의 XData 속성에는 x 좌표가 저장됩니다.

예: X = [1 2 3; 1 2 3; 1 2 3]

예: [X,Y] = meshgrid(-5:0.5:5)

데이터형: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

y 좌표로, XZ와 크기가 같은 행렬로 지정됩니다.

meshgrid 함수를 사용하여 XY 행렬을 만들 수 있습니다.

surface 객체의 YData 속성은 y 좌표를 저장합니다.

예: Y = [1 1 1; 2 2 2; 3 3 3]

예: [X,Y] = meshgrid(-5:0.5:5)

데이터형: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

z 좌표로, 행렬로 지정됩니다. Z에는 적어도 3개 이상의 행과 3개 이상의 열이 있어야 합니다. Z는 곡면 색도 설정합니다.

surface 객체의 ZData 속성은 z 좌표를 저장합니다.

예: Z = [1 2 3; 4 5 6; 7 8 9]

데이터형: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

플로팅할 좌표축으로, axes 객체로 지정됩니다. 좌표축을 지정하지 않을 경우 surfnorm은 현재 좌표축에 플로팅됩니다.

이름-값 인수

선택적 인수 쌍을 Name1=Value1,...,NameN=ValueN으로 지정합니다. 여기서 Name은 인수 이름이고 Value는 대응값입니다. 이름-값 인수는 다른 인수 뒤에 와야 하지만, 인수 쌍의 순서는 상관없습니다.

R2021a 이전 릴리스에서는 쉼표를 사용하여 각 이름과 값을 구분하고 Name을 따옴표로 묶으십시오.

예: surfnorm(X,Y,Z,'FaceAlpha',0.5,'EdgeColor','none')은 가장자리를 그리지 않는 반투명 곡면을 만듭니다.

참고

여기에 나와 있는 속성은 일부에 불과합니다. 전체 목록을 보려면 Surface 속성를 참조하십시오.

모서리 선 색으로, 여기에 나열된 값 중 하나로 지정됩니다. 디폴트 색 [0 0 0]은 검은색 모서리에 해당합니다.

설명
'none'모서리를 그리지 않습니다.
'flat'

CData 속성의 값을 기반으로 하여 각 모서리에 다른 색을 사용합니다. 먼저 CData 속성을 ZData와 크기가 같은 행렬로 지정해야 합니다. 각 면 첫 번째 꼭짓점의 색 값(양의 x와 y 방향)은 인접 모서리의 색을 결정합니다. EdgeAlpha 속성이 'interp'로 설정된 경우 이 값을 사용할 수 없습니다.

Sample of a surface with each edge a different color based on sample values in the CData property

'interp'

CData 속성의 값을 기반으로 하여 각 모서리에 보간된 색을 사용합니다. 먼저 CData 속성을 ZData와 크기가 같은 행렬로 지정해야 합니다. 꼭짓점에서 색 값을 선형적으로 보간하므로 모서리마다 색이 달라집니다. EdgeAlpha 속성이 'flat'으로 설정된 경우 이 값을 사용할 수 없습니다.

Sample of a surface with each edge showing different interpolated coloring based on sample values in the CData property

RGB 3색, 16진수 색 코드 또는 색 이름

모든 모서리에 지정된 색을 사용합니다. 이 옵션은 CData 속성의 색 값을 사용하지 않습니다.

Sample of a surface with all edges shown in red

RGB 3색과 16진수 색 코드는 사용자 지정 색을 지정할 때 유용합니다.

  • RGB 3색은 요소를 3개 가진 행 벡터로, 각 요소는 색을 구성하는 빨간색, 녹색, 파란색의 농도를 지정합니다. 농도의 범위는 [0,1]이어야 합니다(예: [0.4 0.6 0.7]).

  • 16진수 색 코드는 문자형 벡터 또는 string형 스칼라로, 해시 기호(#)로 시작하고 그 뒤에 3자리 또는 6자리의 16진수 숫자(0에서 F 사이일 수 있음)가 옵니다. 이 값은 대/소문자를 구분하지 않습니다. 따라서 색 코드 '#FF8800', '#ff8800', '#F80''#f80'은 모두 동일합니다.

몇몇의 흔한 색은 이름으로 지정할 수도 있습니다. 다음 표에는 명명된 색 옵션과 그에 해당하는 RGB 3색 및 16진수 색 코드가 나와 있습니다.

색 이름짧은 이름RGB 3색16진수 색 코드모양
'red''r'[1 0 0]'#FF0000'

Sample of the color red

'green''g'[0 1 0]'#00FF00'

Sample of the color green

'blue''b'[0 0 1]'#0000FF'

Sample of the color blue

'cyan' 'c'[0 1 1]'#00FFFF'

Sample of the color cyan

'magenta''m'[1 0 1]'#FF00FF'

Sample of the color magenta

'yellow''y'[1 1 0]'#FFFF00'

Sample of the color yellow

'black''k'[0 0 0]'#000000'

Sample of the color black

'white''w'[1 1 1]'#FFFFFF'

Sample of the color white

다음은 MATLAB®이 여러 유형의 플롯에서 사용하는 디폴트 색의 RGB 3색과 16진수 색 코드입니다.

RGB 3색16진수 색 코드모양
[0 0.4470 0.7410]'#0072BD'

Sample of RGB triplet [0 0.4470 0.7410], which appears as dark blue

[0.8500 0.3250 0.0980]'#D95319'

Sample of RGB triplet [0.8500 0.3250 0.0980], which appears as dark orange

[0.9290 0.6940 0.1250]'#EDB120'

Sample of RGB triplet [0.9290 0.6940 0.1250], which appears as dark yellow

[0.4940 0.1840 0.5560]'#7E2F8E'

Sample of RGB triplet [0.4940 0.1840 0.5560], which appears as dark purple

[0.4660 0.6740 0.1880]'#77AC30'

Sample of RGB triplet [0.4660 0.6740 0.1880], which appears as medium green

[0.3010 0.7450 0.9330]'#4DBEEE'

Sample of RGB triplet [0.3010 0.7450 0.9330], which appears as light blue

[0.6350 0.0780 0.1840]'#A2142F'

Sample of RGB triplet [0.6350 0.0780 0.1840], which appears as dark red

선 스타일로, 다음 표에 나열된 옵션 중 하나로 지정됩니다.

선 스타일설명결과 선
'-'실선

Sample of solid line

'--'파선

Sample of dashed line

':'점선

Sample of dotted line

'-.'일점 쇄선

Sample of dash-dotted line, with alternating dashes and dots

'none'선 없음선 없음

면 색으로, 이 표에 있는 값 중 하나로 지정됩니다.

설명
'flat'

CData 속성의 값에 따라 각 면에 각각 다른 색을 사용합니다. 먼저 CData 속성을 ZData와 크기가 같은 행렬로 지정해야 합니다. 각 면 첫 번째 꼭짓점의 색 값(양의 x와 y 방향)은 전체 면의 색을 결정합니다. FaceAlpha 속성이 'interp'로 설정된 경우 이 값을 사용할 수 없습니다.

Sample of a surface with each face a different color based on sample values in the CData property

'interp'

CData 속성의 값에 따라 각 면에 보간된 색을 사용합니다. 먼저 CData 속성을 ZData와 크기가 같은 행렬로 지정해야 합니다. 꼭짓점에서 색 값을 보간하므로 면마다 색이 달라집니다. FaceAlpha 속성이 'flat'으로 설정된 경우 이 값을 사용할 수 없습니다.

Sample of a surface with each face showing different interpolated coloring based on sample values in the CData property

RGB 3색, 16진수 색 코드 또는 색 이름

모든 면에 지정된 색을 사용합니다. 이 옵션은 CData 속성의 색 값을 사용하지 않습니다.

Sample of a surface with all faces shown in red

'texturemap'곡면에 맞게 CData의 색 데이터를 변환합니다.
'none'면을 그리지 않습니다.

RGB 3색과 16진수 색 코드는 사용자 지정 색을 지정할 때 유용합니다.

  • RGB 3색은 요소를 3개 가진 행 벡터로, 각 요소는 색을 구성하는 빨간색, 녹색, 파란색의 농도를 지정합니다. 농도의 범위는 [0,1]이어야 합니다(예: [0.4 0.6 0.7]).

  • 16진수 색 코드는 문자형 벡터 또는 string형 스칼라로, 해시 기호(#)로 시작하고 그 뒤에 3자리 또는 6자리의 16진수 숫자(0에서 F 사이일 수 있음)가 옵니다. 이 값은 대/소문자를 구분하지 않습니다. 따라서 색 코드 '#FF8800', '#ff8800', '#F80''#f80'은 모두 동일합니다.

몇몇의 흔한 색은 이름으로 지정할 수도 있습니다. 다음 표에는 명명된 색 옵션과 그에 해당하는 RGB 3색 및 16진수 색 코드가 나와 있습니다.

색 이름짧은 이름RGB 3색16진수 색 코드모양
'red''r'[1 0 0]'#FF0000'

Sample of the color red

'green''g'[0 1 0]'#00FF00'

Sample of the color green

'blue''b'[0 0 1]'#0000FF'

Sample of the color blue

'cyan' 'c'[0 1 1]'#00FFFF'

Sample of the color cyan

'magenta''m'[1 0 1]'#FF00FF'

Sample of the color magenta

'yellow''y'[1 1 0]'#FFFF00'

Sample of the color yellow

'black''k'[0 0 0]'#000000'

Sample of the color black

'white''w'[1 1 1]'#FFFFFF'

Sample of the color white

다음은 MATLAB이 여러 유형의 플롯에서 사용하는 디폴트 색의 RGB 3색과 16진수 색 코드입니다.

RGB 3색16진수 색 코드모양
[0 0.4470 0.7410]'#0072BD'

Sample of RGB triplet [0 0.4470 0.7410], which appears as dark blue

[0.8500 0.3250 0.0980]'#D95319'

Sample of RGB triplet [0.8500 0.3250 0.0980], which appears as dark orange

[0.9290 0.6940 0.1250]'#EDB120'

Sample of RGB triplet [0.9290 0.6940 0.1250], which appears as dark yellow

[0.4940 0.1840 0.5560]'#7E2F8E'

Sample of RGB triplet [0.4940 0.1840 0.5560], which appears as dark purple

[0.4660 0.6740 0.1880]'#77AC30'

Sample of RGB triplet [0.4660 0.6740 0.1880], which appears as medium green

[0.3010 0.7450 0.9330]'#4DBEEE'

Sample of RGB triplet [0.3010 0.7450 0.9330], which appears as light blue

[0.6350 0.0780 0.1840]'#A2142F'

Sample of RGB triplet [0.6350 0.0780 0.1840], which appears as dark red

면 투명도로, 다음 값 중 하나로 지정됩니다.

  • 범위 [0,1] 사이에 있는 스칼라 값 — 모든 면에 균일한 투명도를 사용합니다. 값이 1이면 완전히 불투명하고 0이면 완전히 투명합니다. 01 사이의 값을 지정하면 반투명해집니다. 이 옵션은 AlphaData 속성의 투명도 값을 사용하지 않습니다.

  • 'flat'AlphaData 속성의 값에 따라 각 면에 서로 다른 투명도를 사용합니다. 첫 번째 꼭짓점의 투명도 값에 따라 전체 면의 투명도가 결정됩니다. 먼저 AlphaData 속성을 ZData 속성과 크기가 같은 행렬로 지정해야 합니다. 또한 FaceColor 속성이 'flat'으로 설정되어 있어야 합니다.

  • 'interp'AlphaData 속성의 값에 따라 각 면에 보간된 투명도를 사용합니다. 꼭짓점의 값을 보간하기 때문에 각 면에서 투명도가 다릅니다. 먼저 AlphaData 속성을 ZData 속성과 크기가 같은 행렬로 지정해야 합니다. 또한 FaceColor 속성이 'interp'로 설정되어 있어야 합니다.

  • 'texturemap' — 곡면에 맞게 AlphaData의 데이터를 변환합니다.

면에 대한 light 객체 효과로, 다음 값 중 하나로 지정됩니다.

  • 'flat' — 각 면에 걸쳐 균일하게 조명을 적용합니다. 이 값을 사용하면 패싯 처리된 객체를 볼 수 있습니다.

  • 'gouraud' — 각 면 간에 조명이 달라집니다. 꼭짓점에서 조명을 계산한 후 각 면 간에 조명을 선형으로 보간합니다. 이 값을 사용하면 곡선 처리된 곡면을 볼 수 있습니다.

  • 'none' — light 객체의 조명을 면에 적용하지 않습니다.

light 객체를 좌표축에 추가하려면 light 함수를 사용하십시오.

참고

'phong' 값은 제거되었습니다. 'gouraud'를 대신 사용하십시오.

출력 인수

모두 축소

곡면 법선의 x 성분으로, 행렬로 반환됩니다. 곡면 법선의 계산 방식에 대한 자세한 내용은 알고리즘 항목을 참조하십시오.

곡면 법선의 y 성분으로, 행렬로 반환됩니다. 곡면 법선의 계산 방식에 대한 자세한 내용은 알고리즘 항목을 참조하십시오.

곡면 법선의 z 성분으로, 행렬로 반환됩니다. 곡면 법선의 계산 방식에 대한 자세한 내용은 알고리즘 항목을 참조하십시오.

  • 법선의 방향을 반전시키려면 다음과 같이 전치된 인수로 surfnorm을 호출하십시오.

    surfnorm(X',Y',Z')


  • 곡면에 법선의 방향을 표시하려면 surfnorm 함수를 사용하여 곡면 법선을 계산한 후 quiver3 함수를 사용하여 이를 표시하십시오.

    [Nx,Ny,Nz] = surfnorm(X,Y,Z);
    quiver3(X,Y,Z,Nx,Ny,Nz)


  • 곡면 법선은 꼭짓점에서의 조건을 나타내며 정규화되지 않습니다. 보는 사람의 시야에서 멀리 떨어진 곡면 요소에 대한 법선은 표시되지 않습니다.

알고리즘

surfnorm은 x, y, z 방향으로 쌍삼차 보간을 사용하여 데이터의 곡면 법선을 계산합니다. 경계에서 보간을 허용하기 위해, 이 함수는 2차 외삽을 사용하여 데이터를 확장합니다. 데이터의 쌍삼차 피팅(bicubic fit)을 수행하면 대각 벡터가 계산되고 그 외적이 각 꼭짓점에서 법선을 형성합니다.

버전 내역

R2006a 이전에 개발됨
