line

원시 선 만들기

설명

예제

line(x,y)는 벡터 xy의 데이터를 사용하여 현재 좌표축에 선을 플로팅합니다. xy 둘 중 하나 또는, 둘 다가 행렬인 경우 line은 여러 개의 선을 그립니다. plot 함수와 달리, line은 다른 그래픽스 객체를 삭제하거나 좌표축 속성을 재설정하지 않고 현재 좌표축에 선을 추가합니다.

예제

line(x,y,z)는 3차원 좌표에 선을 플로팅합니다.

line은 디폴트 속성 설정으로 점 (0,0)에서 (1,1)까지 선을 그립니다.

예제

line('XData',x,'YData',y)line(x,y)의 로우 레벨 버전입니다. 이 동작은 선이 기본 선 색을 사용한다는 점을 제외하면 line(x,y)와 동일합니다. 또한, x 또는 y를 행렬 데이터로 설정할 수 없습니다.

line('XData',x,'YData',y,'ZData',z)line(x,y,z)의 로우 레벨 버전입니다. 이 동작은 선이 기본 선 색을 사용한다는 점을 제외하면 line(x,y,z)와 동일합니다. 또한, x, y 또는 z를 행렬 데이터로 설정할 수 없습니다.

예제

line(___,Name,Value)는 하나 이상의 이름-값 인수 쌍을 사용하여 선의 모양을 수정합니다. 예를 들어, 'LineWidth',3은 선 너비를 3 점으로 설정합니다. 다른 모든 입력 인수 다음에 이름-값 쌍을 지정합니다.

line(ax,___)는 현재 좌표축(gca) 대신 ax로 지정된 좌표축에 선을 만듭니다. ax를 첫 번째 입력 인수로 지정하십시오.

예제

pl = line(___)은 만든 모든 primitive Line 객체를 반환합니다. pl을 사용하여 특정 Line 객체가 만들어진 후 이 객체의 속성을 수정합니다. 목록을 보려면 Line 속성을 참조하십시오.

예제

모두 축소

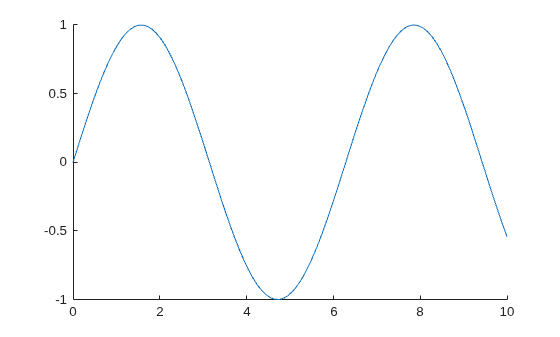

벡터로 xy를 만듭니다. 그런 다음 x에 대해 y를 플로팅합니다.

x = linspace(0,10);
y = sin(x);
line(x,y)

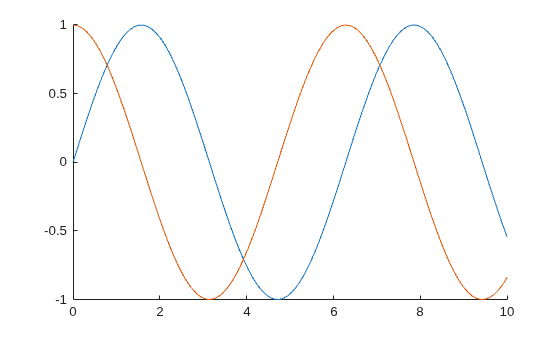

xy를 행렬로 지정하여 두 개의 선을 플로팅합니다. line을 사용하여 x의 열에 대해 y의 열을 별개의 선으로 플로팅합니다.

x = linspace(0,10)';
y = [sin(x) cos(x)];
line(x,y)

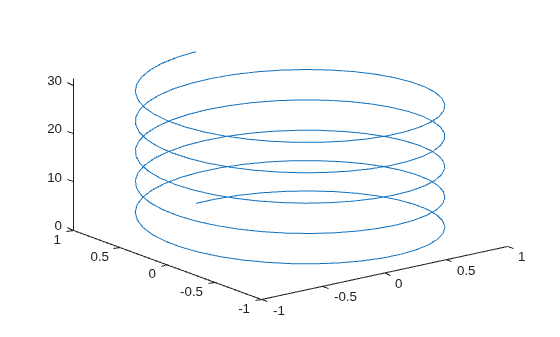

x, y, z 값을 지정하여 3차원 좌표로 선을 플로팅합니다. view(3)을 사용하여 좌표축을 3차원 보기로 변경합니다.

t = linspace(0,10*pi,200);
x = sin(t);
y = cos(t);
z = t;
line(x,y,z)
view(3)

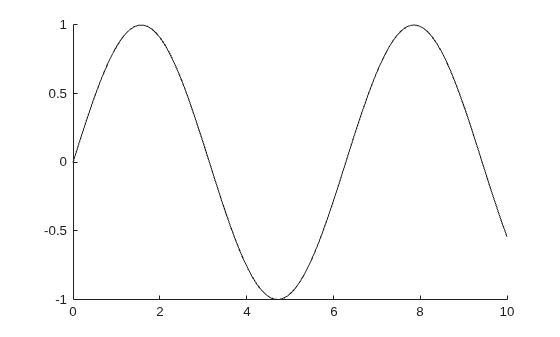

벡터로 xy를 만듭니다. 그런 다음 line 함수의 로우 레벨 버전을 사용하여 x에 대해 y를 플로팅합니다.

x = linspace(0,10);
y = sin(x);
line('XData',x,'YData',y)

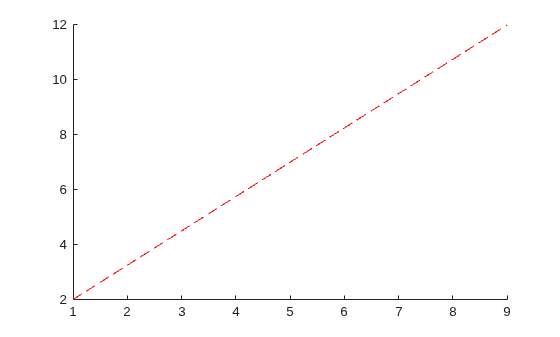

점 (1,2)와 (9,12)를 잇는 빨간색 파선을 그립니다. Color 속성과 LineStyle 속성을 이름-값 쌍으로 설정합니다.

x = [1 9];
y = [2 12];
line(x,y,'Color','red','LineStyle','--')

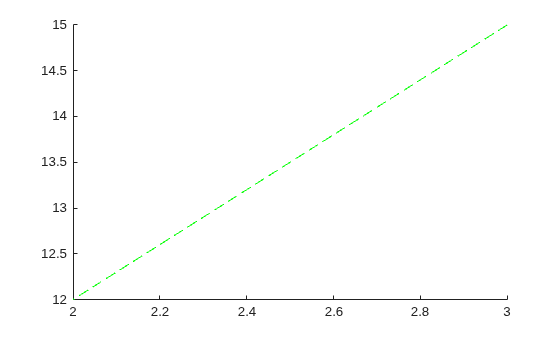

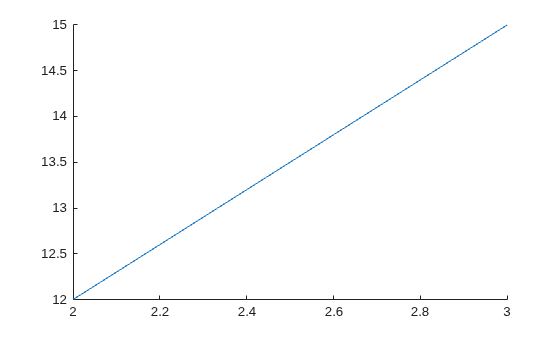

먼저, 점 (3,15)에서 (2,12)를 잇는 선을 그리고, Line 객체를 반환합니다. 그런 다음 선을 녹색 파선으로 변경합니다.

참고: R2014b부터는 점 표기법을 사용하여 속성을 설정할 수 있습니다. 이전 릴리스를 사용 중인 경우에는 set 함수를 대신 사용하십시오.

x = [3 2];
y = [15 12];
pl = line(x,y);

pl.Color = 'green';
pl.LineStyle = '--';

입력 인수

모두 축소

x 값으로, 벡터나 행렬로 지정됩니다.

예: x = linspace(0,10,25)

데이터형: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | categorical | datetime | duration

y 값으로, 벡터나 행렬로 지정됩니다.

  • xy가 둘 다 길이가 동일한 벡터인 경우 line은 하나의 선을 플로팅합니다.

  • xy가 크기가 동일한 행렬인 경우 line은 여러 선을 플로팅합니다. 이 함수는 x에 대한 y의 열을 플로팅합니다.

  • x 또는 y 중 하나가 벡터이고 다른 하나가 행렬인 경우 line은 여러 선을 플로팅합니다. 벡터의 길이는 행렬의 차원 중 하나와 동일해야 합니다.

    • 벡터 길이가 행렬 행 개수와 같은 경우 line은 벡터에 대한 각 행렬 열을 플로팅합니다.

    • 벡터 길이가 행렬 열 개수와 같은 경우 line은 벡터에 대한 각 행렬 행을 플로팅합니다.

    • 행렬이 정사각 행렬인 경우 line은 벡터에 대한 각 열을 플로팅합니다.

예: y = sin(x)

데이터형: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | categorical | datetime | duration

z 값으로, 벡터나 행렬로 지정됩니다.

  • x, y, z가 모두 길이가 동일한 벡터인 경우 line은 하나의 선을 플로팅합니다.

  • x, y, z가 모두 크기가 동일한 행렬인 경우 line은 행렬 열을 사용하여 여러 선을 플로팅합니다.

  • x, y, z 중 하나 또는 둘이 벡터이고 나머지는 크기가 동일한 행렬인 경우 line은 여러 선을 플로팅합니다. 벡터의 길이는 행렬의 차원 중 하나와 동일해야 합니다.

예: z = sin(x) + cos(y)

데이터형: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | categorical | datetime | duration

대상 좌표축으로, Axes 객체, PolarAxes 객체 또는 GeographicAxes 객체로 지정됩니다. 좌표축을 지정하지 않을 경우 line 함수는 현재 좌표축에 플로팅합니다.

이름-값 쌍의 인수

선택적으로 Name,Value 인수가 쉼표로 구분되어 지정됩니다. 여기서 Name은 인수 이름이고 Value는 대응값입니다. Name은 따옴표 안에 표시해야 합니다. Name1,Value1,...,NameN,ValueN과 같이 여러 개의 이름-값 쌍의 인수를 어떤 순서로든 지정할 수 있습니다.

예: line(x,y,'Color','red','LineWidth',3)은 너비가 3 포인트인 빨간색 선을 만듭니다.

여기에 나와 있는 속성은 일부에 불과합니다. 전체 목록을 보려면 Line 속성을 참조하십시오.

선 색으로, RGB 3색, 16진수 색 코드, 색 이름 또는 짧은 이름으로 지정됩니다.

사용자 지정 색의 경우에는 RGB 3색 또는 16진수 색 코드를 지정하십시오.

  • RGB 3색은 요소를 3개 가진 행 벡터로, 각 요소는 색을 구성하는 빨간색, 녹색, 파란색의 농도를 지정합니다. 농도의 범위는 [0,1]이어야 합니다(예: [0.4 0.6 0.7]).

  • 16진수 색 코드는 문자형 벡터 또는 string형 스칼라로, 해시 기호(#)로 시작하고 그 뒤에 3자리 또는 6자리의 16진수 숫자(0에서 F 사이일 수 있음)가 옵니다. 이 값은 대/소문자를 구분하지 않습니다. 따라서 색 코드 '#FF8800', '#ff8800', '#F80''#f80'은 모두 동일합니다.

몇몇의 흔한 색은 이름으로 지정할 수도 있습니다. 다음 표에는 명명된 색 옵션과 그에 해당하는 RGB 3색 및 16진수 색 코드가 나와 있습니다.

색 이름짧은 이름RGB 3색16진수 색 코드모양
'red''r'[1 0 0]'#FF0000'

'green''g'[0 1 0]'#00FF00'

'blue''b'[0 0 1]'#0000FF'

'cyan' 'c'[0 1 1]'#00FFFF'

'magenta''m'[1 0 1]'#FF00FF'

'yellow''y'[1 1 0]'#FFFF00'

'black''k'[0 0 0]'#000000'

'white''w'[1 1 1]'#FFFFFF'

'none'해당 없음해당 없음해당 없음색 없음

다음은 MATLAB®이 여러 유형의 플롯에서 사용하는 디폴트 색의 RGB 3색과 16진수 색 코드입니다.

RGB 3색16진수 색 코드모양
[0 0.4470 0.7410]'#0072BD'

[0.8500 0.3250 0.0980]'#D95319'

[0.9290 0.6940 0.1250]'#EDB120'

[0.4940 0.1840 0.5560]'#7E2F8E'

[0.4660 0.6740 0.1880]'#77AC30'

[0.3010 0.7450 0.9330]'#4DBEEE'

[0.6350 0.0780 0.1840]'#A2142F'

예: line(x,y,'Color','blue')

예: line(x,y,'Color',[0.5 0.5 1])

예: line(x,y,'Color','#D9A2E9')

선 스타일로, 다음 표에 나열된 옵션 중 하나로 지정됩니다.

선 스타일설명결과 선
'-'실선

'--'파선

':'점선

'-.'일점 쇄선

'none'선 없음선 없음

선 너비로, 양의 값으로 지정됩니다(단위: 포인트). 여기서 1포인트는 1/72인치와 같습니다. 선에 마커가 있는 경우 선 너비는 마커 가장자리에도 영향을 미칩니다.

마커 기호로, 다음 표에 나열된 값 중 하나로 지정됩니다. 기본적으로 객체는 마커를 표시하지 않습니다. 마커 기호를 지정하면 각 데이터 점이나 꼭짓점에 마커가 추가됩니다.

설명
'o'
'+'플러스 기호
'*'별표
'.'
'x'십자
'square' 또는 's'정사각형
'diamond' 또는 'd'다이아몬드
'^'위쪽 방향 삼각형
'v'아래쪽 방향 삼각형
'>'오른쪽 방향 삼각형
'<'왼쪽 방향 삼각형
'pentagram' 또는 'p'오각별(펜타그램)
'hexagram' 또는 'h'육각별(헥사그램)
'none'마커 없음

마커 크기로, 양의 값으로 지정됩니다(단위: 포인트). 여기서 1포인트는 1/72인치와 같습니다.

출력 인수

모두 축소

primitive line 객체. 선 객체가 pl에 생성되면 이를 통해 선의 속성을 쿼리하고 수정할 수 있습니다. 목록을 보려면 Line 속성을 참조하십시오.

  • plot 함수와 달리, line 함수는 플로팅 전에 newplot을 호출하지 않으며, Figure 또는 좌표축에 대한 NextPlot 속성의 값을 따르지 않습니다. 이 함수는 다른 그래픽스 객체를 삭제하거나 좌표축 속성을 재설정하지 않고 단지 현재 좌표축에 선을 추가합니다. 그러나 축 제한과 같은 일부 axes 속성은 업데이트할 수 있습니다.

확장 기능

R2006a 이전에 개발됨
