xline

상수 x 값을 갖는 세로선

설명

예제

xline(x)는 현재 좌표축의 하나 이상의 x 좌표에서 세로선을 만듭니다. 예를 들어, xline(2)x=2에 선을 만듭니다.

예제

xline(x,LineSpec)은 선 스타일, 선 색 또는 둘 모두를 지정합니다. 예를 들어, xline([12 20 33],'--b')는 3개의 파란색 파선을 만듭니다.

예제

xline(x,LineSpec,labels)는 선에 레이블을 추가합니다.

예제

xline(___,Name,Value)는 하나 이상의 이름-값 쌍의 인수를 사용하여 상수 선 속성을 지정합니다. 속성 목록은 ConstantLine 속성를 참조하십시오. 다른 모든 입력 인수 다음에 이름-값 쌍을 지정합니다.

예제

xline(ax,___)는 현재 좌표축 대신 지정된 좌표축에 선을 만듭니다.

예제

xl = xline(___)ConstantLine 객체를 반환하거나 ConstantLine 객체로 구성된 배열을 반환합니다. 선을 만든 후 xl을 사용하여 속성을 수정하거나 쿼리합니다.

예제

모두 축소

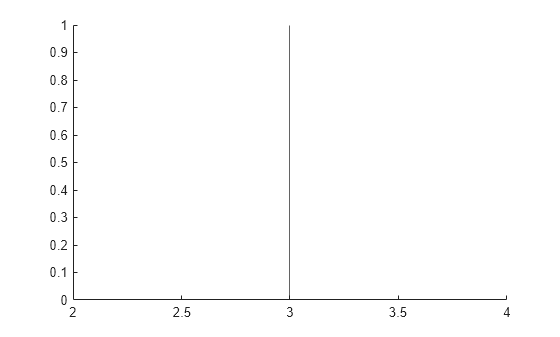

x = 3에 세로선을 만듭니다.

xline(3);

Figure contains an axes object. The axes object contains an object of type constantline.

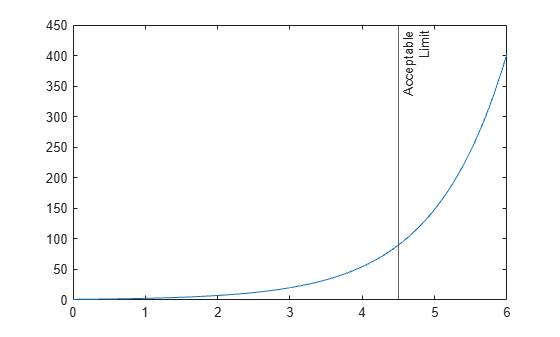

레이블이 있는 선을 만들려면 선 스타일도 지정해야 합니다. 디폴트 선 스타일은 실선 '-'입니다.

x = linspace(0,6,100);
y = exp(x);
plot(x,y)
xline(4.5,'-',{'Acceptable','Limit'});

Figure contains an axes object. The axes object contains 2 objects of type line, constantline.

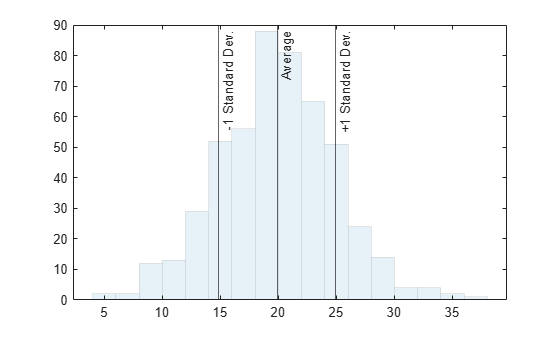

정규분포된 난수로 구성된 벡터를 만들고 히스토그램에 표시합니다. 그런 다음, 평균값, 평균값보다 1표준편차 작은 값, 평균값보다 1표준편차 큰 값에 레이블 있는 3개의 세로선을 만듭니다.

data = 5 * randn(1,500) + 20;
histogram(data,'FaceAlpha',0.1,'EdgeAlpha',0.1);
m = mean(data);
s = std(data);
xline([m-s m m+s],'-',{'-1 Standard Dev.','Average','+1 Standard Dev.'})

Figure contains an axes object. The axes object contains 4 objects of type histogram, constantline.

x = 5에 빨간색 파선을 만듭니다.

xline(5,'--r');

Figure contains an axes object. The axes object contains an object of type constantline.

범례를 위해 레이블과 표시 이름이 모두 있는 세로 일점 쇄선을 만듭니다.

y = [3187 2693 1771 1826 1958 3222 1645];
barh(y,'DisplayName','Daily Sales')
xl = xline(2328,'-.','Average','DisplayName','Average Sales');

Figure contains an axes object. The axes object contains 2 objects of type bar, constantline. These objects represent Daily Sales, Average Sales.

레이블의 가로 및 세로 정렬을 조정한 다음 범례를 표시합니다.

xl.LabelVerticalAlignment = 'middle';
xl.LabelHorizontalAlignment = 'center';
legend('show');

Figure contains an axes object. The axes object contains 2 objects of type bar, constantline. These objects represent Daily Sales, Average Sales.

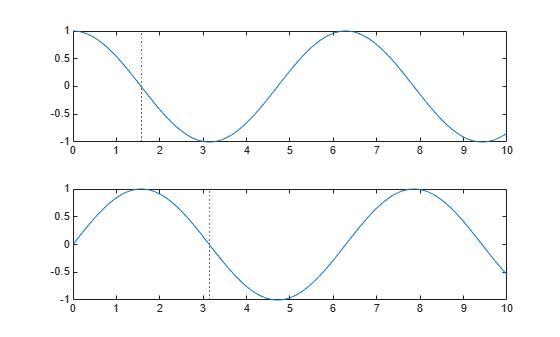

tiledlayout 함수를 호출하여 2×1 타일 형식 차트 레이아웃을 만듭니다. nexttile 함수를 호출하여 axes 객체 ax1ax2를 만듭니다. 그런 다음, 각 좌표축에 플로팅합니다. xline 함수에 좌표축을 전달하여 각 플롯에 점선으로 된 세로선과 레이블을 추가합니다.

tiledlayout(2,1)
ax1 =nexttile;
x = linspace(0,10,200);
y1 = cos(x);
plot(ax1,x,y1)

ax2 = nexttile;
y2 = sin(x);
plot(ax2,x,y2)

xline(ax1,pi/2,':','cos(\pi/2)=0');
xline(ax2,pi,':','sin(\pi)=0');

Figure contains 2 axes objects. Axes object 1 contains 2 objects of type line, constantline. Axes object 2 contains 2 objects of type line, constantline.

입력 인수

모두 축소

x 좌표로, 숫자형, categorical형, datetime형 또는 duration형 값을 포함하는 스칼라 또는 벡터로 지정됩니다. x의 데이터형은 x축의 데이터형과 일치해야 합니다.

예: xline(10)x=10에 선을 표시합니다.

예: xline([13 20 33])x=13, x=20, x=33에 선을 표시합니다.

데이터형: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | logical | categorical | datetime | duration

선 스타일과 색으로, 문자와 기호를 포함하는 문자형 벡터 또는 string형 스칼라로 지정됩니다. 문자와 기호는 어떤 순서로든 표시할 수 있습니다. 선 스타일, 선 색 또는 둘 다 지정할 수 있습니다. 'o'와 같은 마커 기호는 무시됩니다.

예: '--g'는 녹색 파선입니다.

선 스타일설명결과 선
'-'실선

Sample of solid line

'--'파선

Sample of dashed line

':'점선

Sample of dotted line

'-.'일점 쇄선

Sample of dash-dotted line, with alternating dashes and dots

색 이름짧은 이름모양
'red''r'

Sample of the color red

'green''g'

Sample of the color green

'blue''b'

Sample of the color blue

'cyan' 'c'

Sample of the color cyan

'magenta''m'

Sample of the color magenta

'yellow''y'

Sample of the color yellow

'black''k'

Sample of the color black

'white''w'

Sample of the color white

대상 좌표축으로, Axes 객체로 지정됩니다. xline을 현재 좌표축 이외의 좌표축에 플로팅하려면 이 인수를 사용하십시오.

선 레이블로, 문자형 벡터, string형 스칼라, 문자형 벡터로 구성된 셀형 배열 또는 string형 배열로 지정됩니다.

선 하나에 대한 레이블 생성

한 줄로 된 텍스트를 표시하려면 문자형 벡터 또는 string형 스칼라를 지정합니다. 여러 줄로 된 텍스트를 표시하려면 문자형 벡터로 구성된 셀형 배열 또는 string형 배열을 지정하십시오.

표시 방법labels를 지정하는 방법
한 줄로 된 텍스트문자형 벡터 또는 string형 스칼라를 지정합니다.

xline(12,'-','Sample')

A vertical line in an axes with a label

여러 줄로 된 텍스트문자형 벡터로 구성된 셀형 배열 또는 string형 배열을 지정합니다. 배열의 각 요소가 별도의 줄에 있는 텍스트가 됩니다.
xline(12,'-',{'Sample','x=12'})

A vertical line in an axes with a label that has two lines of text

여러 선에 대한 레이블 생성

모든 선 옆에 동일한 레이블을 표시하려면 문자형 벡터 또는 string형 스칼라를 지정합니다. 각 선마다 서로 다른 레이블을 표시하려면 문자형 벡터로 구성된 셀형 배열 또는 string형 배열을 지정합니다.

표시 방법labels를 지정하는 방법
하나의 공유 텍스트 레이블문자형 벡터 또는 string형 스칼라를 지정합니다.

xline([13 20 33],'-','Sample')

Three vertical lines in an axes with matching labels

각 선마다 다른 레이블문자형 벡터로 구성된 셀형 배열 또는 string형 배열을 지정합니다. 배열의 각 요소는 서로 다른 선의 레이블이 됩니다. labels 배열의 요소 개수는 x의 길이와 일치해야 합니다.
label = {'Sample 1','Sample 2','Sample 3'};
xline([13 20 33],'-',label)

Three vertical lines in an axes with different labels

여러 개의 레이블 중 일부가 여러 줄로 된 레이블문자형 벡터로 구성된 셀형 배열 또는 string형 배열을 만듭니다. 텍스트에 새 줄 문자('\n')를 삽입하려면 sprintf 함수를 사용합니다.
label = {'Sample 1',sprintf('Sample 2\nx=20'),'Sample 3'};
xline([13 20 33],'-',label)

Three vertical lines in an axes with different labels. The label for the second line has two lines of text.

이름-값 인수

선택적 인수 쌍을 Name1=Value1,...,NameN=ValueN으로 지정합니다. 여기서 Name은 인수 이름이고 Value는 대응값입니다. 이름-값 인수는 다른 인수 뒤에 와야 하지만, 인수 쌍의 순서는 상관없습니다.

R2021a 이전 릴리스에서는 쉼표를 사용하여 각 이름과 값을 구분하고 Name을 따옴표로 묶으십시오.

예: xline(5,'LabelVerticalAlignment','middle')은 레이블의 세로 정렬을 'middle'로 지정합니다.

참고

여기에 나와 있는 속성은 일부에 불과합니다. 전체 목록을 보려면 ConstantLine 속성을 참조하십시오.

선 색으로, RGB 3색, 16진수 색 코드, 색 이름 또는 짧은 이름으로 지정됩니다.

사용자 지정 색의 경우에는 RGB 3색 또는 16진수 색 코드를 지정하십시오.

  • RGB 3색은 요소를 3개 가진 행 벡터로, 각 요소는 색을 구성하는 빨간색, 녹색, 파란색의 농도를 지정합니다. 농도의 범위는 [0,1]이어야 합니다(예: [0.4 0.6 0.7]).

  • 16진수 색 코드는 문자형 벡터 또는 string형 스칼라로, 해시 기호(#)로 시작하고 그 뒤에 3자리 또는 6자리의 16진수 숫자(0에서 F 사이일 수 있음)가 옵니다. 이 값은 대/소문자를 구분하지 않습니다. 따라서 색 코드 '#FF8800', '#ff8800', '#F80''#f80'은 모두 동일합니다.

몇몇의 흔한 색은 이름으로 지정할 수도 있습니다. 다음 표에는 명명된 색 옵션과 그에 해당하는 RGB 3색 및 16진수 색 코드가 나와 있습니다.

색 이름짧은 이름RGB 3색16진수 색 코드모양
'red''r'[1 0 0]'#FF0000'

Sample of the color red

'green''g'[0 1 0]'#00FF00'

Sample of the color green

'blue''b'[0 0 1]'#0000FF'

Sample of the color blue

'cyan' 'c'[0 1 1]'#00FFFF'

Sample of the color cyan

'magenta''m'[1 0 1]'#FF00FF'

Sample of the color magenta

'yellow''y'[1 1 0]'#FFFF00'

Sample of the color yellow

'black''k'[0 0 0]'#000000'

Sample of the color black

'white''w'[1 1 1]'#FFFFFF'

Sample of the color white

'none'해당 없음해당 없음해당 없음색 없음

다음은 MATLAB®이 여러 유형의 플롯에서 사용하는 디폴트 색의 RGB 3색과 16진수 색 코드입니다.

RGB 3색16진수 색 코드모양
[0 0.4470 0.7410]'#0072BD'

Sample of RGB triplet [0 0.4470 0.7410], which appears as dark blue

[0.8500 0.3250 0.0980]'#D95319'

Sample of RGB triplet [0.8500 0.3250 0.0980], which appears as dark orange

[0.9290 0.6940 0.1250]'#EDB120'

Sample of RGB triplet [0.9290 0.6940 0.1250], which appears as dark yellow

[0.4940 0.1840 0.5560]'#7E2F8E'

Sample of RGB triplet [0.4940 0.1840 0.5560], which appears as dark purple

[0.4660 0.6740 0.1880]'#77AC30'

Sample of RGB triplet [0.4660 0.6740 0.1880], which appears as medium green

[0.3010 0.7450 0.9330]'#4DBEEE'

Sample of RGB triplet [0.3010 0.7450 0.9330], which appears as light blue

[0.6350 0.0780 0.1840]'#A2142F'

Sample of RGB triplet [0.6350 0.0780 0.1840], which appears as dark red

예: 'g'

예: [0.6 0.2 0.5]

예: '#D2F9A7'

선 너비로, 양의 값으로 지정됩니다(단위: 포인트).

범례 레이블로, 문자형 벡터 또는 string형 스칼라로 지정됩니다. 범례는 legend 명령을 호출할 때까지 표시되지 않습니다. 텍스트를 지정하지 않으면 legend'dataN' 형식을 사용하여 레이블을 설정합니다.

선을 기준으로 한 레이블의 가로 정렬로, 다음 표의 옵션 중 하나로 지정됩니다.

옵션설명
'right'선의 오른쪽입니다.

Vertical line in an axes with a label on the top right side of the line

'left'선의 왼쪽입니다.

Vertical line in an axes with a label on the top left side of the line

'center'선의 가운데입니다. 레이블이 선을 잘라냅니다.

Vertical line in an axes with a label at the top end of the line. The center of the text is centered with the line.

선을 기준으로 한 레이블의 세로 정렬로, 다음 표의 옵션 중 하나로 지정됩니다.

옵션설명
'top'선의 위쪽

'middle'선의 중간

'bottom'선의 아래쪽

레이블 방향으로, 'aligned' 또는 'horizontal'로 지정됩니다. 예가 표에 나와 있습니다.

방향설명
'aligned'레이블의 방향이 선과 동일합니다.

'horizontal'선 방향에 관계없이 레이블이 가로 방향입니다.

알고리즘

좌표축의 3차원 보기에서는 y축 제한의 중간점에 있는 x-y 평면에 상수 선이 나타납니다. 좌표축이 회전하면 상수 선도 함께 회전합니다.

버전 내역

R2018b에 개발됨
