Data Acquisition Toolbox 는 데이터 수집 하드웨어 구성, MATLAB 및 Simulink 내에서 데이터 읽기, DAQ 아날로그와 디지털 출력 채널에 데이터 쓰기를 위한 앱과 함수를 제공합니다. 이 툴박스는 National Instruments®와 기타 공급업체의 USB, PCI, PCI Express®, PXI®, PXI Express® 장치를 포함한 다양한 DAQ 하드웨어를 지원합니다.

툴박스 앱을 사용하면 대화형 방식으로 데이터 수집 세션을 구성하고 실행할 수 있습니다. 그리고 동등한 MATLAB 코드를 생성하여 향후 세션에서 수집을 자동화할 수 있습니다. 툴박스 함수를 사용하면 DAQ 장치의 아날로그 입력, 아날로그 출력, 카운터/타이머 및 디지털 I/O 서브시스템을 유연하게 제어할 수 있습니다. 장치별 기능에 액세스하여 여러 장치에서 수집한 데이터를 동기화할 수 있습니다.

수집한 데이터를 분석하거나 사후 처리를 위해 데이터를 저장할 수 있습니다. 분석 결과를 기반으로 테스트를 자동화하고 테스트 설정을 반복하여 업데이트할 수 있습니다.

시작하기:
Data Acquisition Toolbox란?

데이터 수집용 앱

코드를 작성하지 않고 대화형 방식으로 데이터 수집 세션을 구성 및 실행한 다음 동등한 MATLAB 코드를 생성하여 추후에 수집을 자동화합니다.

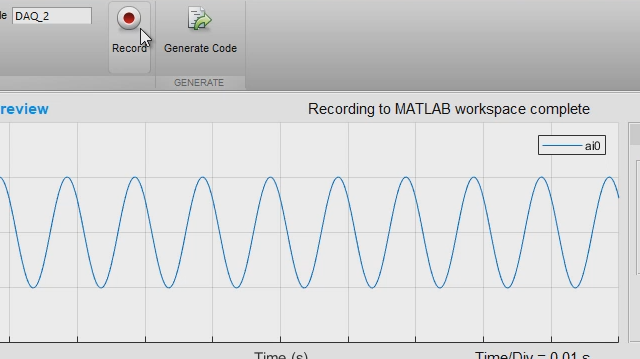

아날로그 입력 레코더 앱

디바이스 채널 구성, 신호 미리 보기, 유한 혹은 연속적인 구간의 아날로그 입력 신호를 기록합니다.

아날로그 입력 레코더
아날로그 입력 레코더로 데이터 수집하기
아날로그 입력 레코더 앱을 사용하여 MATLAB에서의 데이터 수집 자동화

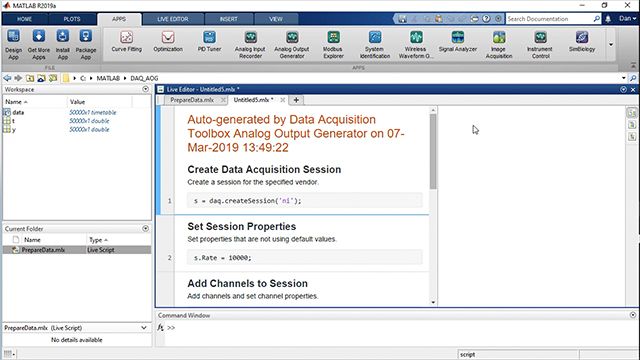

아날로그 출력 발생기 앱

디바이스 채널 구성, 신호 미리 보기, 유한 혹은 연속적인 구간의 아날로그 출력 신호를 생성합니다.

아날로그 출력 발생기
아날로그 출력 발생기로 신호 생성하기
아날로그 출력 발생기 앱 개요

신호 분석기 앱

Signal Processing Toolbox를 사용하여 시간, 주파수 및 시간-주파수 도메인의 신호를 시각화, 측정, 분석 및 비교할 수 있습니다.

신호 분석기
신호 분석기 앱 사용하기
음악 신호에서 음성 추출하기
지속성 스펙트럼을 사용하여 간섭 찾기
MATLAB에서 코드 작성 없이 데이터 수집하기

오디오 입력 및 출력

내장 또는 외장 사운드 카드를 사용하여 오디오 테스트 시스템을 설계하고, 다중채널 오디오 데이터를 수집하며, 신호를 생성합니다.

다중채널 오디오

하나 이상의 채널을 사용하여 오디오 신호를 수집하고 생성합니다.

오디오 신호 생성
다중채널 오디오 생성하기
Ford Motor Company - 음질 메트릭 개발 및 배포 사례
Ford Motor Company는 Data Acquisition Toolbox를 사용하여 엔진을 보정하면서 음질의 실시간 분석을 수행했습니다.

스파크 노크를 탐지하기 위해 Ford에서 제작한 App

Windows 사운드 카드

MATLAB을 사용하여 Windows® 사운드 카드로 오디오 데이터를 수집, 분석 및 생성합니다.

사운드 카드 지원
연속 오디오 데이터 수집하기
사운드 카드 지원.

사운드 카드 지원.

데이터 수집 하드웨어 공급업체

National Instruments 및 다른 공급업체의 데이터 수집 하드웨어를 사용합니다. 장치별 기능은 물론 다른 장치에 공통된 서브시스템에 액세스합니다.

National Instruments

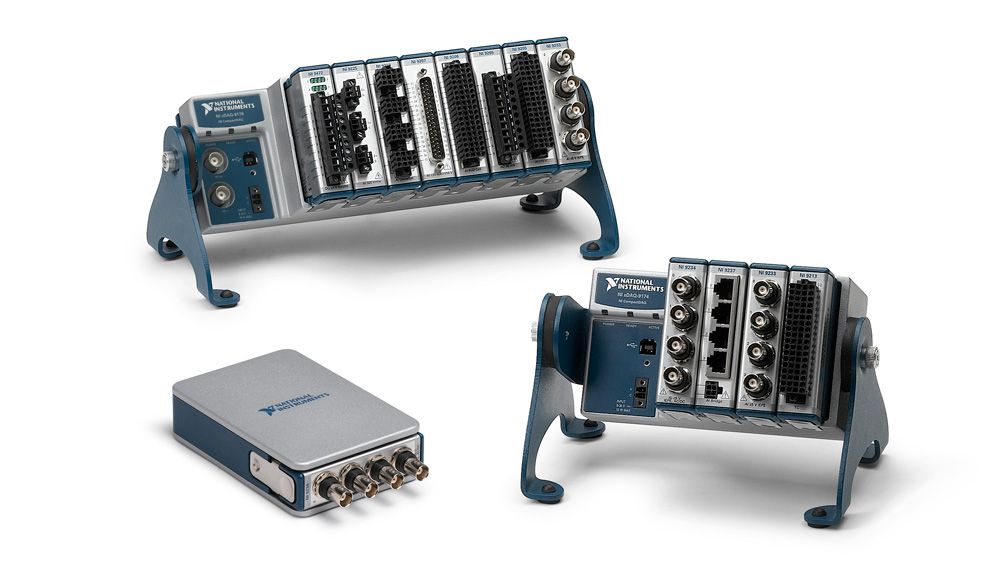

CompactDAQ, X-시리즈, M-시리즈, E-시리즈, USB, myDAQ, ELVIS II 등을 포함한 NI-DAQmx 장치의 데이터를 수집하고 분석합니다.

National Instruments 지원
NI Device 시작하기
세션 기반 인터페이스를 사용한 NI Device 살펴보기
NI Device를 사용한 데이터 수집
National Instruments 지원.

National Instruments 지원.

측정 컴퓨팅 및 데이터 변환

Measurement Computing™ 및 Data Translation® DAQ 장치에서 데이터를 수집하여 분석하거나 다른 DAQ 벤더의 어댑터를 작성합니다.

데이터 변환 지원
Measurement Computing 지원
MCC Device 시작하기
MCC Device 사용하여 다수 채널에서 데이터 수집하기
데이터 변환 지원.

데이터 변환 지원.

교육용 DAQ 하드웨어

Digilent® Analog Discovery 2™ 및 Analog Devices® ADALM1000 Active Learning Module과 같은 저비용 플랫폼으로 아날로그 회로 설계를 살펴봅니다.

Digilent Analog Discovery 지원
Analog Devices ADALM1000 Support from Data Acquisition Toolbox
Digilent Analog Discovery로 데이터 수집 시작하기
실시간 측정을 사용한 회로의 전달 함수 추정
Digilent Analog Discovery 2 지원.

Digilent Analog Discovery 2 지원.

센서 및 TDMS 파일

열전대, RTD 소자, IEPE 가속도계, 마이크, 전류 기반 센서, 브리지 기반 센서에서 직접 데이터를 수집하고 처리할 수 있습니다. NI™ TDMS 파일에서 데이터를 가져오고 MATLAB에서 데이터를 분석할 수 있습니다.

사운드 및 진동

IEPE 마이크 및 IEPE 가속도계에서 음압과 가속도를 측정합니다. 파스칼 및 중력과 같은 물리적 단위로 데이터를 기록합니다.

가속도계에서 데이터 수집하기
IEPE 마이크에서 음압 데이터 수집 및 분석
Microtech, 초음파 수집을 이용하여 생체 삽입형 혈압 센서를 테스트
National Instruments CompactDAQ 하드웨어를 사용한 가속도계 수집 자동화

스트레인, 압력 및 힘

스트레인 브리지, 로드 셀 및 기타 센서와 트랜스듀서의 스트레인, 압력 및 힘을 측정합니다.

아날로그 브리지 센서를 사용한 스트레인 측정
브리지 측정값 수집
Timken Improves Bearing Testing Process
Timken은 MATLAB 및 관련 툴박스를 사용하여 베어링 테스트 프로세스를 개선하고 속도를 높입니다.

MATLAB으로 테스트한 Timken 테이퍼 롤러 베어링.

온도

섭씨온도와 같은 물리적 단위로 열전대와 RTD(저항 온도 장치)에서 온도를 측정합니다.

열전대에서 온도 데이터 수집하기
RTD(저항 온도 장치)에서 온도 데이터 수집하기
Space Flight Laboratory 엔지니어들과 함께 나노위성 제어 시스템을 설계하고 시뮬레이션한 University of Toronto 학생들
Newport Corporation, 마이크로칩 제조를 위해 열 테스트를 자동화
토론토 대학교 학생들은 열 챔버를 사용하여 공간에서 발생하는 온도 범위에서 나노위성 컴포넌트를 테스트합니다.

학생들은 나노위성 컴포넌트에 대한 열 테스트를 수행합니다.

TDMS 파일

산업 표준인 NI TDMS 형식 파일에서 데이터를 수집하고 분석할 수 있습니다. 개별 파일을 가져오거나 여러 TDMS 파일에 대해 작업할 수 있습니다.

TMDS 형식 파일
TDMS 파일 읽기 시작하기
대용량 TDMS 파일을 MATLAB으로 읽어오기
Write Timetable Data to TDMS-file
MATLAB에서 TDMS 파일 읽고 쓰기

디지털 신호

디지털 신호를 생성하고 읽습니다. 카운터를 사용하여 이벤트를 세거나 주파수, 펄스 폭 또는 위치를 측정합니다. 카운터 출력으로 펄스 열을 생성합니다.

디지털 I/O 서브시스템

디지털 신호를 수집하고 생성합니다.

외부 클록을 사용한 디지털 데이터 수집
아날로그와 디지털 채널 모두의 신호 생성하기
디지털 I/O를 사용하여 I2C 장치와 통신하고 버스 신호 분석하기
디지털 출력을 사용한 스테퍼 모터 컨트롤
이 예제는 디지털 출력 포트를 사용하여 스테퍼 모터를 제어하는 방법을 보여줍니다.

디지털 출력을 사용하여 스테퍼 모터를 제어합니다.

카운터 및 타이머 서브시스템

구적 엔코더 위치를 수집하고, 에지를 카운트하고, 주파수와 펄스 폭을 측정하고, 펄스를 생성합니다.

NI Device를 사용한 디지털 신호의 펄스 카운트
NI Device를 사용한 주파수 측정
NI Device를 사용한 펄스 폭 측정
NI Device를 사용한 펄스 폭 변조 신호 생성

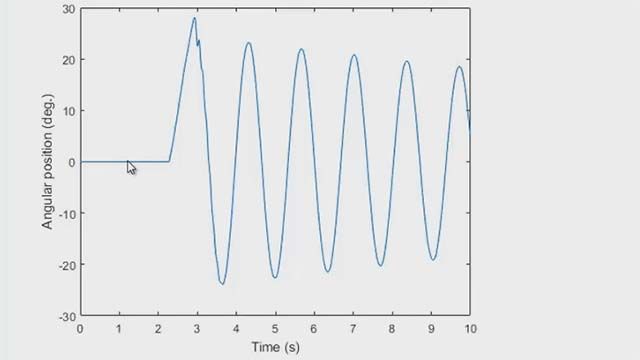

National Instruments DAQ 하드웨어를 사용하여 회전식 인코더의 각방향 위치 측정

전압 및 전류

DAQ 디바이스의 아날로그 입력과 아날로그 출력 서브시스템을 사용하여 전압과 전류 신호를 수집하고 생성합니다. 출력 데이터를 대기시키고, 전경 또는 배경에서 수집하고, 데이터를 디스크에 기록합니다.

아날로그 전압 서브시스템

DAQ 디바이스의 아날로그 입력과 아날로그 출력 채널에서 전압 신호를 수집하고 생성합니다.

동시에 데이터 수집과 신호 생성
NI Device를 사용한 연속 배경 데이터 수집
전압을 출력하는 NI Device에서 신호 생성
NI Device를 사용하여 아날로그 입력 데이터를 파일에 로깅
연속성을 갖는 voltage 데이터를 연속적으로 수집합니다.

연속성을 갖는 voltage 데이터를 연속적으로 수집합니다.

아날로그 전류 서브시스템

DAQ 디바이스의 아날로그 입력과 아날로그 출력 채널에서 전류 신호를 수집하고 생성합니다.

전류를 출력하는 NI Device에서 신호 생성
LED의 전류-전압(I-V) 특성 측정
Setting a World Speed Record with a Student-Designed Solar Electric Vehicle
학생들은 MATLAB 모델을 사용하여 Sunswift eVe 태양 전기 자동차의 배터리 사용을 최적화했습니다.

학생이 설계한 태양 전기 Sunswift eVe.

동시 및 동기화 작업

공유 개시 트리거 및 공유 스캔 클록과 작동을 동기화합니다. 세션에서 모든 장치를 동시에 시작하고 연결된 모든 장치에서 작업을 동기화합니다.

트리거 및 공유 스캔 클록

동시에 아날로그 데이터를 생성하고 수집합니다. 데이터 수집과 생성을 동기화합니다.

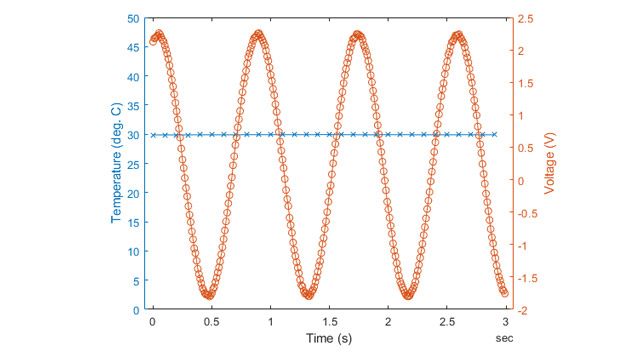

서로 다른 속도로 두 장치에서 데이터 수집하기
RTSI를 사용한 NI PCI Device 동기화
외부 이벤트에서 멀티 트리거 수집 시작하기
동시 및 동기화 작업
서로 다른 속도로 두 장치에서 데이터 수집하기.

서로 다른 속도로 두 장치에서 데이터 수집하기.
