시뮬레이션에서 런타임 데이터 저장하기

시뮬레이션 데이터를 MATLAB^® 작업 공간에 저장하기, 신호 기록하기, 신호, 시간, 출력 및 상태 데이터 내보내기

나중에 가져와서 후처리할 수 있도록 시뮬레이션 중에 신호 값을 MATLAB 작업 공간이나 MLDATX 파일, MAT 파일 또는 Excel^®에 저장할 수 있습니다. 시뮬레이션 데이터 저장은 시뮬레이션 데이터 기록 또는 내보내기라고도 합니다.

시뮬레이션 데이터를 Dataset 형식으로 저장하면 다양한 기록 기법의 결과에 대해 공통된 형식을 제공함으로써 후처리가 단순화됩니다. Dataset 형식을 사용하면 데이터가 MATLAB timeseries 객체로 저장되며, 이 객체는 MATLAB을 사용하여 처리할 수 있습니다.

신호 기록 및 데이터 저장소에는 Dataset 형식이 사용됩니다.
출력 및 상태 기록에는 디폴트 형식으로 Dataset이 사용됩니다.
To File 블록 및 To Workspace 블록의 디폴트 저장 형식은 Timeseries입니다.

Simulink^®는 기록된 데이터를 Dataset 형식으로 변환하기 위한 툴을 제공합니다.

신호 데이터를 기록하는 데 어떤 접근 방식을 사용할지 결정하려면 시뮬레이션 데이터 내보내기 항목을 참조하십시오.

블록

Outport	Create output port for subsystem or external output
Record, XY Graph	Log data to the workspace, to a file, or both
To File	Write data to file
To Workspace	Simulink 모델의 작업 공간에 데이터 기록

툴

계측 속성	View and edit logging and visualization properties for logged signal
신호 속성	View and edit signal properties
시뮬레이션 데이터 인스펙터	데이터와 시뮬레이션 결과를 검사하고 비교하여 모델 설계 검증 및 반복

함수

모두 확장

신호 기록 구성하기

`Simulink.sdi.markSignalForStreaming`	Turn logging on or off for a signal
`Simulink.sdi.getSignalInputProcessingMode`	Get value of Input Processing signal property
`Simulink.sdi.setSignalInputProcessingMode`	Specify value for Input Processing signal property
`Simulink.SimulationData.signalLoggingSelector`	View signal logging configuration and override signal logging settings

기록된 데이터 크기 제한하기

기록된 데이터의 크기 제한 구성하기

`Simulink.sdi.setMaxDiskUsage`	Specify maximum size for data logged to disk
`Simulink.sdi.getMaxDiskUsage`	Get configured maximum size for data logged to disk
`Simulink.sdi.setRequiredFreeSpace`	Specify minimum disk space to leave free when logging data
`Simulink.sdi.getRequiredFreeSpace`	Get configured minimum disk space requirement for logging
`Simulink.sdi.setDeleteRunsOnLowSpace`	Specify behavior when logged data size approaches configured limits
`Simulink.sdi.getDeleteRunsOnLowSpace`	Get configured behavior when size of logged data approaches configured limits
`Simulink.sdi.setRecordData`	Specify record mode for logging
`Simulink.sdi.getRecordData`	Check record mode for logging

시뮬레이션 데이터 인스펙터 아카이브 구성하기

`Simulink.sdi.setArchiveRunLimit`	Specify number of runs to retain in Simulation Data Inspector archive
`Simulink.sdi.setAutoArchiveMode`	Specify how Simulation Data Inspector manages simulation runs
`Simulink.sdi.getArchiveRunLimit`	Get limit for number of runs to retain in Simulation Data Inspector archive
`Simulink.sdi.getAutoArchiveMode`	Get Simulation Data Inspector run management mode

기록 위치 구성하기

`Simulink.sdi.setStorageLocation`	Specify location for logged data on disk
`Simulink.sdi.getStorageLocation`	Get path to custom storage location for data logged to disk
`Simulink.sdi.setStorageMode`	Specify whether to log data to disk or memory
`Simulink.sdi.getStorageMode`	Check if logging is configured to log data to disk or memory

기록된 데이터 처리하기

`extractTimetable`	Extract data from `Simulink.SimulationData.Dataset` or `Simulink.SimulationData.Signal` objects into timetables
`getAsDatastore`	Get `matlab.io.datastore.SimulationDatastore` representation of element from referenced `Dataset` object
`removeElement`	Remove element from `Simulink.SimulationData.Dataset` object
`Simulink.SimulationData.createStructOfTimeseries`	Create structure of `timeseries` data to load as simulation input for bus
`Simulink.SimulationData.forEachTimeseries`	Apply function to data contained in set of `timeseries` objects
`Simulink.SimulationData.DatasetRef.getDatasetVariableNames`	List names of variables in MAT file that contain `Simulink.SimulationData.Dataset` objects

객체

모두 확장

기록된 시뮬레이션 데이터 액세스하기

`Simulink.SimulationOutput`	시뮬레이션 출력과 메타데이터에 액세스하기
`Simulink.SimulationMetadata`	Access metadata of simulation runs
`Simulink.SimulationData.Dataset`	Access logged simulation data or group simulation input data
`Simulink.SimulationData.Signal`	Container for signal logging information
`Simulink.SimulationData.State`	State logging element
`Simulink.SimulationData.DatasetRef`	Create `Simulink.SimulationData.DatasetRef` object
`matlab.io.datastore.SimulationDatastore`	Datastore for inputs and outputs of Simulink models
`Simulink.SimulationData.BlockPath`	Fully specified Simulink block path
`Simulink.SimulationData.Unit`	Store units for simulation data
`Simulink.SimulationData.LoggingInfo`	Signal logging override settings
`Simulink.SimulationData.ModelLoggingInfo`	Signal logging override settings for model
`Simulink.SimulationData.SignalLoggingInfo`	Signal logging override settings for signal

모델 설정

모델 구성 파라미터: 데이터 가져오기/내보내기

도움말 항목

시뮬레이션 데이터

시뮬레이션 데이터 내보내기
모델을 분석하고 디버그하는 데 사용할 기준으로 시뮬레이션 데이터를 내보냅니다(기록합니다).
Data Format for Logged Simulation Data
You can use many formats for logged data, including Dataset, MATLAB timeseries, arrays, and structures. Supported data formats vary between different logging techniques. However, Dataset format is available for all logging techniques.
Convert Data to Dataset Format
To convert a workspace variable that contains data that was logged in a format other than Dataset format to use Dataset format, use a Simulink.SimulationData.Dataset constructor.
Work with Big Data for Simulations
Log, load, and analyze big data for simulations.
Limit the Size of Logged Data
Choose among several strategies to limit the size of logged data.

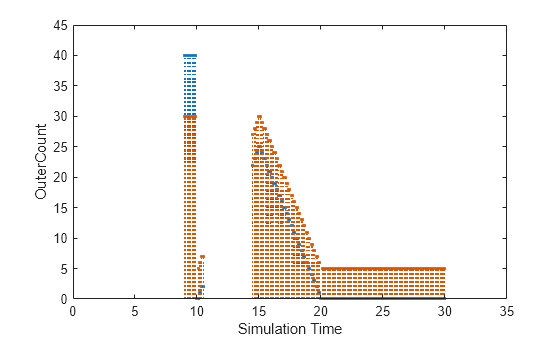

Specify Signal Values to Log
Specify which signal values to log during simulation.
Log Data to Persistent Storage
Store logged simulation data to persistent storage in a MAT-file.
Load Big Data for Simulations
Load big data as simulation input.
Analyze Big Data from a Simulation
Access simulation data logged to persistent storage for analysis in MATLAB.
Samples to Export for Variable-Step Solvers
Control how much output the simulation generates when your model uses a variable-step solver. Use the Output options configuration parameter.
Log Data to the Workspace and a File Using the Record Block
Use the Record block to log data to the workspace, to a file, or to both the workspace and a file.

시뮬레이션 상태

Save Block States and Simulation Operating Points
Learn how you can use state information logged from simulation and decide how to log states and operating points.
Save State Information
Save state information for logged states for each simulation step during a simulation.

신호 기록

Save Signal Data Using Signal Logging
Capture signal data from a simulation by marking signals you want to log in the model.
Mark Signals for Logging
View the Signal Logging Configuration
View the signals that are marked for signal logging.
Enable Signal Logging for Model
Override Signal Logging Settings
For a specific simulation run, override the signal logging settings for individual signals marked for logging.
View and Access Signal Logging Data
View and access the signal logging data for a completed or paused simulation.
Convert timeseries object to Dataset object
Log Signals in For-Each Subsystems
Use signal logging in For Each subsystems.

데이터 저장소

Log Data Stores
Configure a data store for logging so that you can view the data stored in a simulation run.
