streamslice

슬라이스 평면에서 흐름선 플로팅

•

구문

streamslice(X,Y,Z,U,V,W,xslice,yslice,zslice)

streamslice(U,V,W,xslice,yslice,zslice)

streamslice(X,Y,U,V)

streamslice(U,V)

streamslice(___,density)

streamslice(___,arrowsmode)

streamslice(___,method)

streamslice(ax,___)

lineobj = streamslice(___)

[verts,averts] = streamslice(___)

설명

streamslice(X,Y,Z,U,V,W,xslice,yslice,zslice)는 3차원 벡터 데이터 U, V, W에서 자동으로 간격이 지정된 흐름선을 그립니다. X, Y, Z를 좌표 데이터로 지정합니다. xslice, yslice, zslice를 특정 축에 직교하는 슬라이스 위치로 지정합니다.

streamslice(U,V,W,xslice,yslice,zslice)는 U, V, W에 대해 디폴트 좌표 데이터를 사용합니다. U, V, W의 각 요소에 대한 (x,y,z) 위치는 각각 열, 행 및 페이지 인덱스를 기반으로 합니다.

streamslice(X,Y,U,V)는 2차원 벡터 데이터 U와 V에서 자동으로 간격이 지정된 흐름선을 그립니다. X와 Y를 좌표 데이터로 지정합니다.

streamslice(U,V)는 U와 V에 대해 디폴트 좌표 데이터를 사용합니다. U와 V의 각 요소에 대한 (x,y) 위치는 각각 열과 행 인덱스를 기반으로 합니다.

streamslice(___,density)는 흐름선의 자동 간격을 수정합니다. 여기서 density는 양의 스칼라입니다. 디폴트 값은 1입니다. 값이 클수록 각 평면에 더 많은 흐름선이 생성됩니다. 예를 들어, 2는 디폴트 값보다 두 배 정도 많은 흐름선을 생성하는 반면 0.5는 절반 정도의 흐름선을 생성합니다.

streamslice(___,arrowsmode)(여기서 arrowsmode는 'noarrows'임)는 방향 화살표를 그리지 않습니다. arrowsmode의 디폴트 값은 'arrows'이며, 이 경우 방향 화살표가 그려집니다. 위에 열거된 구문에 나와 있는 입력 인수를 이 옵션과 함께 사용하십시오.

streamslice(___,method)는 보간 방법을 지정합니다. 여기서 method는 'linear', 'cubic' 또는 'nearest'일 수 있습니다.

streamslice(ax,___)는 현재 axes 객체(gca) 대신 지정된 좌표축에 플로팅합니다.

lineobj = streamslice(___)는 생성된 Line 객체를 반환합니다.

[verts,averts] = streamslice(___)는 흐름선과 화살표를 그리는 데 필요한 꼭짓점을 셀형 배열로 반환합니다. 이 구문은 흐름선을 플로팅하지 않습니다.

예제

슬라이스 평면에서 흐름선 플로팅하기

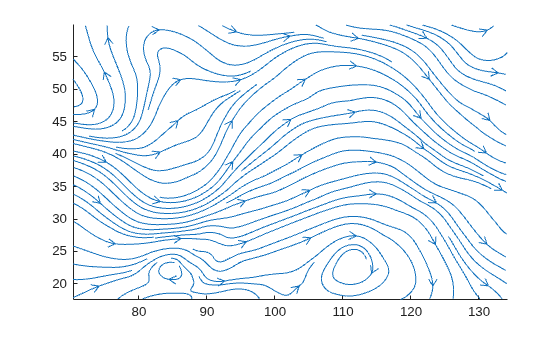

북미 지역의 기류를 나타내는 3차원 배열 u, v, w, x, y, z를 불러오는 wind 데이터셋을 불러옵니다. z = 5인 슬라이스 평면을 따라 흐름선을 그립니다.

load wind
streamslice(x,y,z,u,v,w,[],[],5)
axis tight

방향 화살표 비활성화하기

wind 데이터셋을 불러온 후 z = 5인 슬라이스 평면을 따라 방향 화살표 없이 흐름선을 그립니다.

load wind
streamslice(x,y,z,u,v,w,[],[],5,'noarrows')
axis tight

흐름선 밀도 지정하기

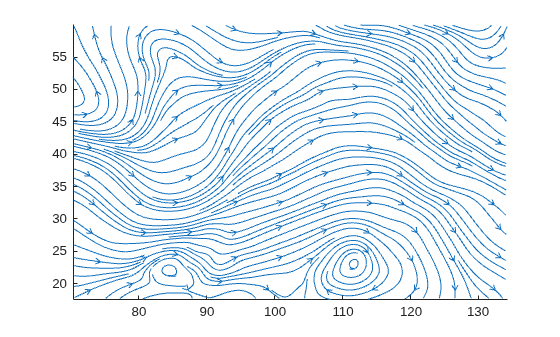

wind 데이터셋을 불러온 후 z = 5인 슬라이스 평면을 따라 흐름선을 그립니다. density 값으로 2를 사용하여 디폴트 값보다 두 배 정도 많은 흐름선을 그립니다.

load wind
streamslice(x,y,z,u,v,w,[],[],5,2)
axis tight

슬라이스 평면의 흐름선을 관으로 플로팅하기

wind 데이터셋을 불러온 후 z = 1, 5, 10인 슬라이스 평면을 따라 흐름선의 꼭짓점을 계산합니다.

load wind
[verts, ~] = streamslice(x,y,z,u,v,w,[],[],[1,5,10]);

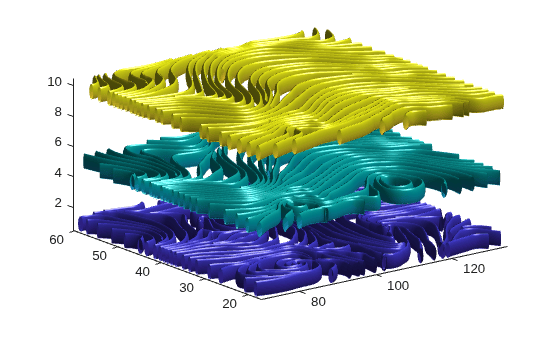

꼭짓점을 streamtube에 전달하여 선을 관으로 시각화합니다.

streamtube(verts,1)

view(3)
axis tight
shading interp
camlight
lighting gouraud

흐름선 생성 후에 수정하기

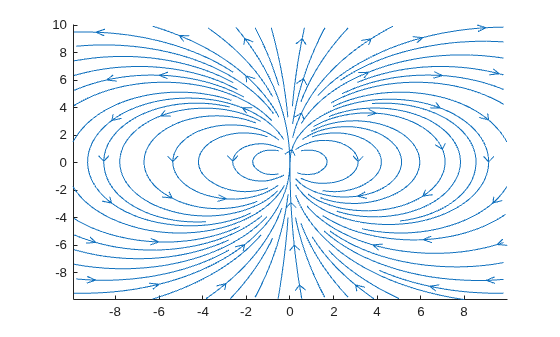

흐름선을 플로팅하고 반환된 Line 객체를 l에 저장합니다.

[x,y] = meshgrid(-10:10);
u = 2.*x.*y;
v = y.^2 - x.^2;
l = streamslice(x,y,u,v);
axis tight

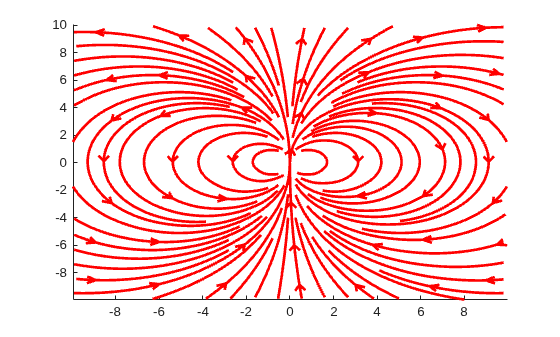

흐름선의 선 너비를 2로 설정합니다. 흐름선 색을 빨간색으로 설정합니다. set 함수를 사용하여 모든 흐름선의 속성을 동시에 변경합니다.

set(l,'LineWidth',2)
set(l,'Color','r');

흐름선을 플로팅하여 곡면 플롯의 기울기 시각화하기

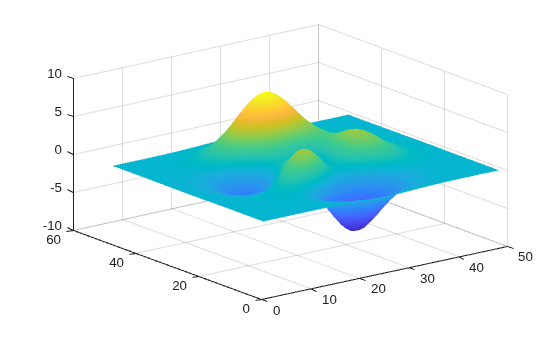

먼저, 곡면 플롯을 만듭니다.

z = peaks;
surf(z);
shading interp;

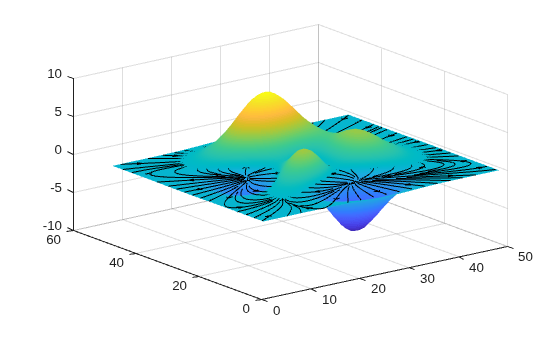

z의 2차원 기울기를 계산합니다. x 성분과 y 성분을 streamslice에 대한 벡터 데이터 입력값으로 사용합니다. 흐름선의 색을 검은색으로 설정합니다.

[u,v] = gradient(z);
l = streamslice(u,v);
set(l,'Color','k');

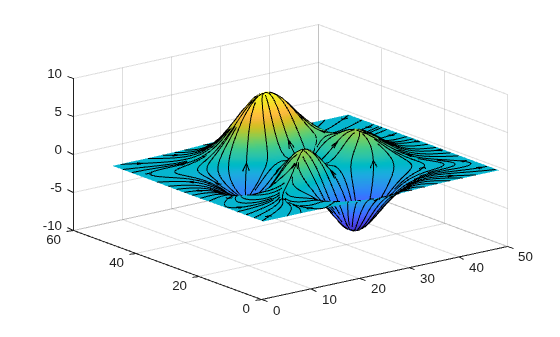

곡선의 곡면에 그려지도록 z축의 흐름선을 변위합니다.

for i=1:length(l)
    zi = interp2(z,l(i).XData, l(i).YData);
    l(i).ZData = zi;
end

입력 인수

X — 벡터 데이터의 x 좌표

2차원 배열 | 3차원 배열

x축 좌표 데이터로, 2차원 또는 3차원 배열로 지정됩니다. 이는 단조 배열이어야 하나, 간격이 균일할 필요는 없습니다.

X, Y, Z, U, V, W는 크기가 동일해야 합니다.

meshgrid 함수를 사용하여 X, Y, Z 행렬을 만들 수 있습니다.

Y — 벡터 데이터의 y 좌표

2차원 배열 | 3차원 배열

y축 좌표 데이터로, 2차원 또는 3차원 배열로 지정됩니다. 이는 단조 배열이어야 하나, 간격이 균일할 필요는 없습니다.

X, Y, Z, U, V, W는 크기가 동일해야 합니다.

meshgrid 함수를 사용하여 X, Y, Z 행렬을 만들 수 있습니다.

Z — 벡터 데이터의 z 좌표

3차원 배열

z축 좌표 데이터로, 3차원 배열로 지정됩니다. 이는 단조 배열이어야 하나, 간격이 균일할 필요는 없습니다.

X, Y, Z, U, V, W는 크기가 동일해야 합니다.

meshgrid 함수를 사용하여 X, Y, Z 행렬을 만들 수 있습니다.

U — x 성분

2차원 배열 | 3차원 배열

벡터 데이터의 x 성분으로, 2차원 또는 3차원 배열로 지정됩니다.

X, Y, Z, U, V, W는 크기가 동일해야 합니다.

V — y 성분

2차원 배열 | 3차원 배열

벡터 데이터의 y 성분으로, 2차원 또는 3차원 배열로 지정됩니다.

X, Y, Z, U, V, W는 크기가 동일해야 합니다.

W — z 성분

3차원 배열

벡터 데이터의 z 성분으로, 3차원 배열로 지정됩니다.

X, Y, Z, U, V, W는 크기가 동일해야 합니다.

xslice — x축 슬라이스 값

스칼라 | 벡터 | []

x축 슬라이스 값으로, 다음 형식 중 하나로 지정됩니다.

• 스칼라 — 지정된 위치에서 x축에 직교하는 하나의 슬라이스 평면을 그립니다.

• 벡터 — 지정된 위치에서 x축에 직교하는 여러 개의 슬라이스 평면을 그립니다.

• [] — 슬라이스 평면을 그리지 않습니다.

yslice — y축 슬라이스 값

스칼라 | 벡터 | []

y축 슬라이스 값으로, 다음 형식 중 하나로 지정됩니다.

• 스칼라 — 지정된 위치에서 y축에 직교하는 하나의 슬라이스 평면을 그립니다.

• 벡터 — 지정된 위치에서 y축에 직교하는 여러 개의 슬라이스 평면을 그립니다.

• [] — 슬라이스 평면을 그리지 않습니다.

zslice — z축 슬라이스 값

스칼라 | 벡터 | []

z축 슬라이스 값으로, 다음 형식 중 하나로 지정됩니다.

• 스칼라 — 지정된 위치에서 z축에 직교하는 하나의 슬라이스 평면을 그립니다.

• 벡터 — 지정된 위치에서 z축에 직교하는 여러 개의 슬라이스 평면을 그립니다.

• [] — 슬라이스 평면을 그리지 않습니다.

density — 흐름선의 밀도

1 (디폴트 값) | 스칼라

흐름선 밀도로, 양의 스칼라로 지정됩니다.

디폴트 값은 1입니다. 값이 클수록 각 평면에 더 많은 흐름선이 생성됩니다. 예를 들어, 2는 디폴트 값보다 두 배 정도 많은 흐름선을 생성하는 반면 0.5는 절반 정도의 흐름선을 생성합니다.

arrowsmode — 화살표 표시 모드

'arrows' (디폴트 값) | 'noarrows'

화살표 표시 모드로, 다음 값 중 하나로 지정됩니다.

• 'arrows' — 흐름선에 방향 화살표를 그립니다.

• 'noarrows' — 흐름선에 방향 화살표를 그리지 않습니다.

method — 보간 방법

'linear' (디폴트 값) | 'cubic' | 'nearest'

보간 방법으로, 다음 값 중 하나로 지정됩니다.

• 'linear' — 각 차원의 인접 그리드 점에서 값이 선형 보간됩니다.

• 'cubic' — 각 차원의 인접 그리드 점에서 값이 3차 보간됩니다.

• 'nearest' — 가장 근접한 그리드 점 값입니다.

ax — 대상 좌표축

현재 좌표축 (디폴트 값) | Axes 객체

대상 좌표축으로, Axes 객체로 지정됩니다. 좌표축을 지정하지 않을 경우 streamslice는 현재 좌표축에 플로팅됩니다.

출력 인수

lineobj — Line 객체

Line 객체 배열

흐름선과 방향 화살표에 대한 Line 객체로, 배열로 반환됩니다.

verts — 흐름선 꼭짓점

셀형 배열

흐름선 꼭짓점으로, 셀형 배열로 반환됩니다. 셀형 배열의 각 요소는 하나의 선에 대한 꼭짓점으로 구성된 행렬입니다.

이 값은 모든 흐름선 그리기 함수(streamline, streamribbon, streamtube)에 전달할 수 있습니다.

averts — 화살표 꼭짓점

셀형 배열

화살표 꼭짓점으로, 셀형 배열로 반환됩니다. 셀형 배열의 각 요소는 하나의 화살표에 대한 꼭짓점으로 구성된 행렬입니다. arrowsmode가 'noarrows'이면 averts는 빈 셀형 배열이 됩니다.

이러한 값을 streamline에 전달할 수 있습니다.

확장 기능

GPU 배열

Parallel Computing Toolbox™를 사용해 GPU(그래픽스 처리 장치)에서 실행하여 코드 실행 속도를 높일 수 있습니다.

streamslice 함수는 GPU 배열 입력값을 지원하지만 다음과 같은 사용법 관련 참고 및 제한 사항이 있습니다.

• 이 함수는 GPU 배열을 받지만 GPU에서 실행되지는 않습니다.

자세한 내용은 GPU에서 MATLAB 함수 실행하기 (Parallel Computing Toolbox) 항목을 참조하십시오.

분산 배열

Parallel Computing Toolbox™를 사용하여 대규모 배열을 클러스터의 결합된 메모리에 걸쳐 분할할 수 있습니다.

사용법 관련 참고 및 제한 사항:

• 이 함수는 분산 배열에 대해 연산을 수행하지만 클라이언트 측의 MATLAB^®에서 실행됩니다.

자세한 내용은 분산 배열을 사용하여 MATLAB 함수 실행 (Parallel Computing Toolbox) 항목을 참조하십시오.

버전 내역

R2006a 이전에 개발됨

R2023b: 디폴트 선 색이 변경됨

streamslice 플롯을 만들면 MATLAB은 대부분의 다른 플롯의 경우와 마찬가지로 자동으로 색과 선 스타일을 할당합니다. 예를 들어, 첫 번째 선 모음은 지금 연한 파란색입니다.

[x,y] = meshgrid(-10:10);
u = 2.*x.*y;
v = y.^2 - x.^2;
slicelines = streamslice(x,y,u,v);
axis tight

streamline 함수를 반복해서 호출하면 후속 플롯에는 다른 플롯의 경우와 마찬가지로 동일한 색 모음이 순서대로 돌아가며 적용됩니다. 이전 릴리스에서는 선이 밝은 파란색이었습니다.

이전 릴리스의 모양을 그대로 유지하려면 set 함수를 사용하여 Color 속성을 [0 0 1]로 설정하십시오.

set(slicelines,Color=[0 0 1])

참고 항목

contourslice | slice | streamline | volumebounds | meshgrid | interp3 | interp2 | streamribbon | streamtube
