fplot3

3차원 파라미터 곡선 플로터

  • 3-D parametric curve plotter

설명

예제

fplot3(funx,funy,funz)t에 대한 디폴트 구간 [-5,5]x = funx(t), y = funy(t), z = funz(t)로 정의된 파라미터 곡선을 플로팅합니다.

예제

fplot3(funx,funy,funz,tinterval)은 지정된 구간에 플로팅합니다. [tmin tmax] 형식의, 요소를 2개 가진 벡터로 구간을 지정하십시오.

예제

fplot3(___,LineSpec)은 선 스타일, 마커 기호, 선 색을 설정합니다. 예를 들어, '-r'은 빨간색 선을 지정합니다. 위에 나와 있는 입력 인수의 조합 다음에 이 옵션을 사용하십시오.

fplot3(___,Name,Value)는 하나 이상의 이름-값 쌍의 인수를 사용하여 line 속성을 지정합니다. 예를 들어, 'LineWidth',2는 선 너비를 2포인트로 지정합니다.

fplot3(ax,___)는 현재 좌표축 대신 ax로 지정된 좌표축에 플로팅됩니다. 좌표축을 첫 번째 입력 인수로 지정합니다.

예제

fp = fplot3(___)ParameterizedFunctionLine 객체를 반환합니다. 이러한 객체를 사용하여 특정 line 객체의 속성을 쿼리하고 수정할 수 있습니다. 속성 목록은 ParameterizedFunctionLine 속성을 참조하십시오.

예제

모두 축소

다음과 같이 3차원 파라미터 선을 플로팅합니다.

x=sin(t)y=cos(t)z=t

플로팅 구간은 디폴트 파라미터 범위 [-5 5]입니다.

xt = @(t) sin(t);
yt = @(t) cos(t);
zt = @(t) t;
fplot3(xt,yt,zt)

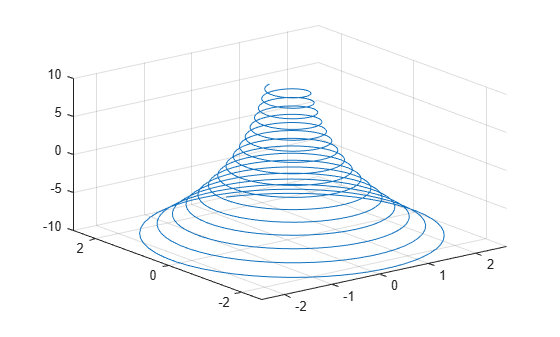

다음과 같이 파라미터 선을 플로팅합니다.

x=e-t/10sin(5t)y=e-t/10cos(5t)z=t

fplot3의 네 번째 입력 인수를 지정하여 파라미터 범위 [-10 10]에 플로팅합니다.

xt = @(t) exp(-t/10).*sin(5*t);
yt = @(t) exp(-t/10).*cos(5*t);
zt = @(t) t;
fplot3(xt,yt,zt,[-10 10])

동일한 3차원 파라미터 곡선을 파라미터의 서로 다른 구간에 세 번 플로팅합니다. 첫 번째 구간의 경우 선 너비를 2포인트로 사용합니다. 두 번째의 경우 원 마커가 있는 빨간색 파선 스타일을 지정합니다. 세 번째의 경우 별표 마커가 있는 녹청색 일점 쇄선 스타일을 지정합니다.

fplot3(@(t)sin(t), @(t)cos(t), @(t)t, [0 2*pi], 'LineWidth', 2)
hold on
fplot3(@(t)sin(t), @(t)cos(t), @(t)t, [2*pi 4*pi], '--or')
fplot3(@(t)sin(t), @(t)cos(t), @(t)t, [4*pi 6*pi], '-.*c')
hold off

hold on을 사용하여 동일한 좌표축에 여러 개의 선을 플로팅합니다.

fplot3(@(t)t, @(t)t, @(t)t)
hold on
fplot3(@(t)-t, @(t)t, @(t)-t)
hold off

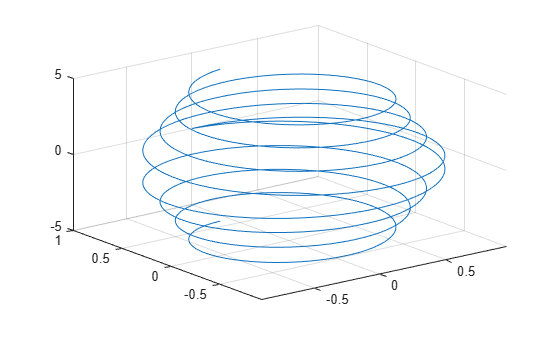

다음과 같이 파라미터 선을 플로팅합니다.

x=e-|t|/10sin(5|t|)y=e-|t|/10cos(5|t|)z=t.

parameterized function line 객체를 변수에 할당합니다.

xt = @(t)exp(-abs(t)/10).*sin(5*abs(t));
yt = @(t)exp(-abs(t)/10).*cos(5*abs(t));
zt = @(t)t;
fp = fplot3(xt,yt,zt)

fp =
  ParameterizedFunctionLine with properties:

    XFunction: @(t)exp(-abs(t)/10).*sin(5*abs(t))
    YFunction: @(t)exp(-abs(t)/10).*cos(5*abs(t))
    ZFunction: @(t)t
        Color: [0 0.4470 0.7410]
    LineStyle: '-'
    LineWidth: 0.5000

  Use GET to show all properties

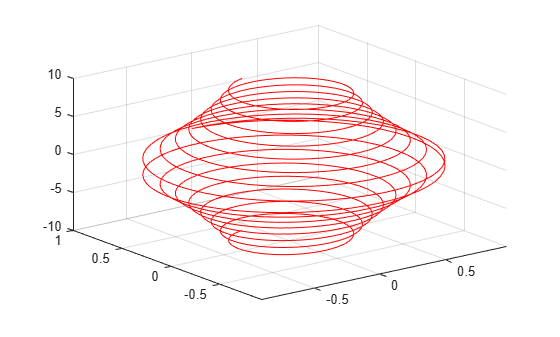

파라미터 범위 값을 [-10 10]으로 변경하고 선 색을 빨간색으로 변경합니다.

fp.TRange = [-10 10];
fp.Color = 'r';

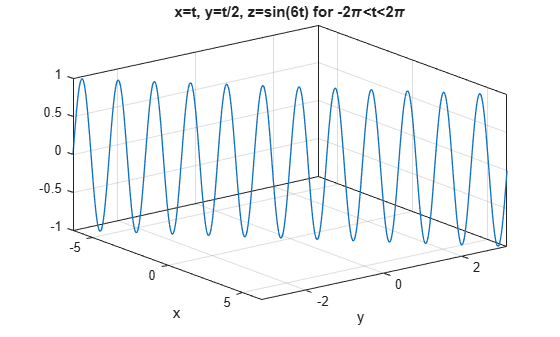

-2π에서 2π 범위에 있는 t 값에 대해 파라미터 선을 플로팅합니다.

x=ty=t/2z=sin(6t).

제목과 x축 레이블, y축 레이블을 추가합니다. 또한 좌표축의 보기를 변경하고, 좌표축 상자 윤곽선을 표시합니다.

xt = @(t)t;
yt = @(t)t/2;
zt = @(t)sin(6*t);
fplot3(xt,yt,zt,[-2*pi 2*pi],'MeshDensity',30,'LineWidth',1);

title('x=t, y=t/2, z=sin(6t) for -2\pi<t<2\pi')
xlabel('x');
ylabel('y');
view(52.5,30)
box on

gca를 사용하여 axes 객체에 액세스합니다. axes 객체의 XTick 속성과 XTickLabel 속성을 사용하여 x축 눈금 값과 관련 레이블을 지정합니다. 마찬가지로, y축 눈금 값과 관련 레이블을 지정합니다.

ax = gca;
ax.XTick = -2*pi:pi/2:2*pi;
ax.XTickLabel = {'-2\pi','-3\pi/2','-\pi','-\pi/2','0',...
    '\pi/2','\pi','3\pi/2','2\pi'};

ax.YTick = -pi:pi/2:pi;
ax.YTickLabel = {'-\pi','-\pi/2','0','\pi/2','\pi'};

입력 인수

모두 축소

x 좌표의 파라미터 함수로, 명명된 함수나 익명 함수에 대한 함수 핸들로 지정됩니다.

x = funx(t) 형식의 함수를 지정해야 합니다. 이 함수는 벡터 입력 인수 하나를 받고 같은 크기를 갖는 벡터 출력 인수 하나를 반환해야 합니다. 최적의 성능을 구현하려면 행렬 연산자 대신 배열 연산자를 사용하십시오. 예를 들어, *(mtimes) 대신 .*(times)를 사용하십시오.

예: funx = @(t) sin(2*t);

y 좌표의 파라미터 함수로, 명명된 함수나 익명 함수에 대한 함수 핸들로 지정됩니다.

y = funy(t) 형식의 함수를 지정해야 합니다. 이 함수는 벡터 입력 인수 하나를 받고 같은 크기를 갖는 벡터 출력 인수 하나를 반환해야 합니다. 최적의 성능을 구현하려면 행렬 연산자 대신 배열 연산자를 사용하십시오. 예를 들어, *(mtimes) 대신 .*(times)를 사용하십시오.

예: funy = @(t) cos(2*t);

z 좌표의 파라미터 함수로, 명명된 함수나 익명 함수에 대한 함수 핸들로 지정됩니다.

z = funz(t) 형식의 함수를 지정해야 합니다. 이 함수는 벡터 입력 인수 하나를 받고 같은 크기를 갖는 벡터 출력 인수 하나를 반환해야 합니다. 최적의 성능을 구현하려면 행렬 연산자 대신 배열 연산자를 사용하십시오. 예를 들어, *(mtimes) 대신 .*(times)를 사용하십시오.

예: funz = @(t) t;

파라미터 t의 구간으로, [tmin tmax] 형식의, 요소를 2개 가진 벡터로 지정됩니다.

axes 객체입니다. axes 객체를 지정하지 않으면 fplot3은 현재 좌표축(gca)을 사용합니다.

선 스타일, 마커, 색으로, 기호를 포함하는 string형 스칼라 또는 문자형 벡터로 지정됩니다. 기호는 어떤 순서로 지정해도 좋습니다. 세 가지 특성(선 스타일, 마커, 색)을 모두 지정할 필요는 없습니다. 예를 들어 선 스타일을 생략하고 마커를 지정하면 플롯은 마커만 표시하고 선은 표시하지 않습니다.

예: "--or"은 원 마커로 표시된 빨간색 파선입니다.

선 스타일설명결과 선
"-"실선

Sample of solid line

"--"파선

Sample of dashed line

":"점선

Sample of dotted line

"-."일점 쇄선

Sample of dash-dotted line, with alternating dashes and dots

마커설명결과로 생성되는 마커
"o"

Sample of circle marker

"+"플러스 기호

Sample of plus sign marker

"*"별표

Sample of asterisk marker

"."

Sample of point marker

"x"십자

Sample of cross marker

"_"가로선

Sample of horizontal line marker

"|"세로선

Sample of vertical line marker

"square"정사각형

Sample of square marker

"diamond"다이아몬드

Sample of diamond marker

"^"위쪽 방향 삼각형

Sample of upward-pointing triangle marker

"v"아래쪽 방향 삼각형

Sample of downward-pointing triangle marker

">"오른쪽 방향 삼각형

Sample of right-pointing triangle marker

"<"왼쪽 방향 삼각형

Sample of left-pointing triangle marker

"pentagram"펜타그램

Sample of pentagram marker

"hexagram"헥사그램

Sample of hexagram marker

색 이름짧은 이름RGB 3색모양
"red""r"[1 0 0]

Sample of the color red

"green""g"[0 1 0]

Sample of the color green

"blue""b"[0 0 1]

Sample of the color blue

"cyan" "c"[0 1 1]

Sample of the color cyan

"magenta""m"[1 0 1]

Sample of the color magenta

"yellow""y"[1 1 0]

Sample of the color yellow

"black""k"[0 0 0]

Sample of the color black

"white""w"[1 1 1]

Sample of the color white

이름-값 인수

선택적 인수 쌍을 Name1=Value1,...,NameN=ValueN으로 지정합니다. 여기서 Name은 인수 이름이고 Value는 대응값입니다. 이름-값 인수는 다른 인수 뒤에 와야 하지만, 인수 쌍의 순서는 상관없습니다.

R2021a 이전 릴리스에서는 쉼표를 사용하여 각 이름과 값을 구분하고 Name을 따옴표로 묶으십시오.

예: 'Marker','o','MarkerFaceColor','red'

여기에 나와 있는 속성은 일부에 불과합니다. 전체 목록을 보려면 ParameterizedFunctionLine 속성을 참조하십시오.

계산 지점 개수로, 숫자로 지정됩니다. 디폴트 값은 23입니다. fplot3 함수가 적응형 실행을 사용하므로 실제 계산 지점 개수는 더 많습니다.

선 색으로, RGB 3색, 16진수 색 코드, 색 이름 또는 짧은 이름으로 지정됩니다.

사용자 지정 색의 경우에는 RGB 3색 또는 16진수 색 코드를 지정하십시오.

  • RGB 3색은 요소를 3개 가진 행 벡터로, 각 요소는 색을 구성하는 빨간색, 녹색, 파란색의 농도를 지정합니다. 농도의 범위는 [0,1]이어야 합니다(예: [0.4 0.6 0.7]).

  • 16진수 색 코드는 string형 스칼라 또는 문자형 벡터로, 해시 기호(#)로 시작하고 그 뒤에 3자리 또는 6자리의 16진수 숫자(0에서 F 사이일 수 있음)가 옵니다. 이 값은 대/소문자를 구분하지 않습니다. 따라서 색 코드 "#FF8800", "#ff8800", "#F80""#f80"은 모두 동일합니다.

몇몇의 흔한 색은 이름으로 지정할 수도 있습니다. 다음 표에는 명명된 색 옵션과 그에 해당하는 RGB 3색 및 16진수 색 코드가 나와 있습니다.

색 이름짧은 이름RGB 3색16진수 색 코드모양
"red""r"[1 0 0]"#FF0000"

Sample of the color red

"green""g"[0 1 0]"#00FF00"

Sample of the color green

"blue""b"[0 0 1]"#0000FF"

Sample of the color blue

"cyan" "c"[0 1 1]"#00FFFF"

Sample of the color cyan

"magenta""m"[1 0 1]"#FF00FF"

Sample of the color magenta

"yellow""y"[1 1 0]"#FFFF00"

Sample of the color yellow

"black""k"[0 0 0]"#000000"

Sample of the color black

"white""w"[1 1 1]"#FFFFFF"

Sample of the color white

다음은 MATLAB®이 여러 유형의 플롯에서 사용하는 디폴트 색의 RGB 3색과 16진수 색 코드입니다.

RGB 3색16진수 색 코드모양
[0 0.4470 0.7410]"#0072BD"

Sample of RGB triplet [0 0.4470 0.7410], which appears as dark blue

[0.8500 0.3250 0.0980]"#D95319"

Sample of RGB triplet [0.8500 0.3250 0.0980], which appears as dark orange

[0.9290 0.6940 0.1250]"#EDB120"

Sample of RGB triplet [0.9290 0.6940 0.1250], which appears as dark yellow

[0.4940 0.1840 0.5560]"#7E2F8E"

Sample of RGB triplet [0.4940 0.1840 0.5560], which appears as dark purple

[0.4660 0.6740 0.1880]"#77AC30"

Sample of RGB triplet [0.4660 0.6740 0.1880], which appears as medium green

[0.3010 0.7450 0.9330]"#4DBEEE"

Sample of RGB triplet [0.3010 0.7450 0.9330], which appears as light blue

[0.6350 0.0780 0.1840]"#A2142F"

Sample of RGB triplet [0.6350 0.0780 0.1840], which appears as dark red

예: "blue"

예: [0 0 1]

예: "#0000FF"

선 스타일로, 다음 표에 나열된 옵션 중 하나로 지정됩니다.

선 스타일설명결과 선
"-"실선

Sample of solid line

"--"파선

Sample of dashed line

":"점선

Sample of dotted line

"-."일점 쇄선

Sample of dash-dotted line, with alternating dashes and dots

"none"선 없음선 없음

선 너비로, 양의 값으로 지정됩니다(단위: 포인트). 여기서 1포인트는 1/72인치와 같습니다. 선에 마커가 있는 경우 선 너비는 마커 가장자리에도 영향을 미칩니다.

선 너비는 픽셀 너비보다 가늘 수 없습니다. 선 너비를 시스템의 픽셀 너비보다 작은 값으로 설정할 경우 선은 1픽셀 너비로 표시됩니다.

마커 기호로, 다음 표에 나열된 값 중 하나로 지정됩니다. 기본적으로 객체는 마커를 표시하지 않습니다. 마커 기호를 지정하면 각 데이터 점이나 꼭짓점에 마커가 추가됩니다.

마커설명결과로 생성되는 마커
"o"

Sample of circle marker

"+"플러스 기호

Sample of plus sign marker

"*"별표

Sample of asterisk marker

"."

Sample of point marker

"x"십자

Sample of cross marker

"_"가로선

Sample of horizontal line marker

"|"세로선

Sample of vertical line marker

"square"정사각형

Sample of square marker

"diamond"다이아몬드

Sample of diamond marker

"^"위쪽 방향 삼각형

Sample of upward-pointing triangle marker

"v"아래쪽 방향 삼각형

Sample of downward-pointing triangle marker

">"오른쪽 방향 삼각형

Sample of right-pointing triangle marker

"<"왼쪽 방향 삼각형

Sample of left-pointing triangle marker

"pentagram"펜타그램

Sample of pentagram marker

"hexagram"헥사그램

Sample of hexagram marker

"none"마커 없음해당 없음

마커 윤곽선 색으로, "auto", RGB 3색, 16진수 색 코드, 색 이름 또는 짧은 이름으로 지정됩니다. 디폴트 값인 "auto"Color 속성과 동일한 색을 사용합니다.

사용자 지정 색의 경우에는 RGB 3색 또는 16진수 색 코드를 지정하십시오.

  • RGB 3색은 요소를 3개 가진 행 벡터로, 각 요소는 색을 구성하는 빨간색, 녹색, 파란색의 농도를 지정합니다. 농도의 범위는 [0,1]이어야 합니다(예: [0.4 0.6 0.7]).

  • 16진수 색 코드는 string형 스칼라 또는 문자형 벡터로, 해시 기호(#)로 시작하고 그 뒤에 3자리 또는 6자리의 16진수 숫자(0에서 F 사이일 수 있음)가 옵니다. 이 값은 대/소문자를 구분하지 않습니다. 따라서 색 코드 "#FF8800", "#ff8800", "#F80""#f80"은 모두 동일합니다.

몇몇의 흔한 색은 이름으로 지정할 수도 있습니다. 다음 표에는 명명된 색 옵션과 그에 해당하는 RGB 3색 및 16진수 색 코드가 나와 있습니다.

색 이름짧은 이름RGB 3색16진수 색 코드모양
"red""r"[1 0 0]"#FF0000"

Sample of the color red

"green""g"[0 1 0]"#00FF00"

Sample of the color green

"blue""b"[0 0 1]"#0000FF"

Sample of the color blue

"cyan" "c"[0 1 1]"#00FFFF"

Sample of the color cyan

"magenta""m"[1 0 1]"#FF00FF"

Sample of the color magenta

"yellow""y"[1 1 0]"#FFFF00"

Sample of the color yellow

"black""k"[0 0 0]"#000000"

Sample of the color black

"white""w"[1 1 1]"#FFFFFF"

Sample of the color white

"none"해당 없음해당 없음해당 없음색 없음

다음은 MATLAB이 여러 유형의 플롯에서 사용하는 디폴트 색의 RGB 3색과 16진수 색 코드입니다.

RGB 3색16진수 색 코드모양
[0 0.4470 0.7410]"#0072BD"

Sample of RGB triplet [0 0.4470 0.7410], which appears as dark blue

[0.8500 0.3250 0.0980]"#D95319"

Sample of RGB triplet [0.8500 0.3250 0.0980], which appears as dark orange

[0.9290 0.6940 0.1250]"#EDB120"

Sample of RGB triplet [0.9290 0.6940 0.1250], which appears as dark yellow

[0.4940 0.1840 0.5560]"#7E2F8E"

Sample of RGB triplet [0.4940 0.1840 0.5560], which appears as dark purple

[0.4660 0.6740 0.1880]"#77AC30"

Sample of RGB triplet [0.4660 0.6740 0.1880], which appears as medium green

[0.3010 0.7450 0.9330]"#4DBEEE"

Sample of RGB triplet [0.3010 0.7450 0.9330], which appears as light blue

[0.6350 0.0780 0.1840]"#A2142F"

Sample of RGB triplet [0.6350 0.0780 0.1840], which appears as dark red

마커 채우기 색으로, "auto", RGB 3색, 16진수 색 코드, 색 이름 또는 짧은 이름으로 지정됩니다. "auto" 값은 MarkerEdgeColor 속성과 동일한 색을 사용합니다.

사용자 지정 색의 경우에는 RGB 3색 또는 16진수 색 코드를 지정하십시오.

  • RGB 3색은 요소를 3개 가진 행 벡터로, 각 요소는 색을 구성하는 빨간색, 녹색, 파란색의 농도를 지정합니다. 농도의 범위는 [0,1]이어야 합니다(예: [0.4 0.6 0.7]).

  • 16진수 색 코드는 string형 스칼라 또는 문자형 벡터로, 해시 기호(#)로 시작하고 그 뒤에 3자리 또는 6자리의 16진수 숫자(0에서 F 사이일 수 있음)가 옵니다. 이 값은 대/소문자를 구분하지 않습니다. 따라서 색 코드 "#FF8800", "#ff8800", "#F80""#f80"은 모두 동일합니다.

몇몇의 흔한 색은 이름으로 지정할 수도 있습니다. 다음 표에는 명명된 색 옵션과 그에 해당하는 RGB 3색 및 16진수 색 코드가 나와 있습니다.

색 이름짧은 이름RGB 3색16진수 색 코드모양
"red""r"[1 0 0]"#FF0000"

Sample of the color red

"green""g"[0 1 0]"#00FF00"

Sample of the color green

"blue""b"[0 0 1]"#0000FF"

Sample of the color blue

"cyan" "c"[0 1 1]"#00FFFF"

Sample of the color cyan

"magenta""m"[1 0 1]"#FF00FF"

Sample of the color magenta

"yellow""y"[1 1 0]"#FFFF00"

Sample of the color yellow

"black""k"[0 0 0]"#000000"

Sample of the color black

"white""w"[1 1 1]"#FFFFFF"

Sample of the color white

"none"해당 없음해당 없음해당 없음색 없음

다음은 MATLAB이 여러 유형의 플롯에서 사용하는 디폴트 색의 RGB 3색과 16진수 색 코드입니다.

RGB 3색16진수 색 코드모양
[0 0.4470 0.7410]"#0072BD"

Sample of RGB triplet [0 0.4470 0.7410], which appears as dark blue

[0.8500 0.3250 0.0980]"#D95319"

Sample of RGB triplet [0.8500 0.3250 0.0980], which appears as dark orange

[0.9290 0.6940 0.1250]"#EDB120"

Sample of RGB triplet [0.9290 0.6940 0.1250], which appears as dark yellow

[0.4940 0.1840 0.5560]"#7E2F8E"

Sample of RGB triplet [0.4940 0.1840 0.5560], which appears as dark purple

[0.4660 0.6740 0.1880]"#77AC30"

Sample of RGB triplet [0.4660 0.6740 0.1880], which appears as medium green

[0.3010 0.7450 0.9330]"#4DBEEE"

Sample of RGB triplet [0.3010 0.7450 0.9330], which appears as light blue

[0.6350 0.0780 0.1840]"#A2142F"

Sample of RGB triplet [0.6350 0.0780 0.1840], which appears as dark red

예: [0.3 0.2 0.1]

예: "green"

예: "#D2F9A7"

마커 크기로, 양의 값으로 지정됩니다(단위: 포인트). 여기서 1포인트는 1/72인치와 같습니다.

출력 인수

모두 축소

하나 이상의 ParameterizedFunctionLine 객체로, 스칼라나 벡터로 반환됩니다. 이러한 객체를 사용하여 특정 ParameterizedFunctionLine 객체의 속성을 쿼리하고 수정할 수 있습니다. 자세한 내용은 ParameterizedFunctionLine 속성을 참조하십시오.

버전 내역

R2016a에 개발됨
