fcontour

등고선 플로팅

•

×

구문

fcontour(f)

fcontour(f,xyinterval)

fcontour(___,LineSpec)

fcontour(___,Name,Value)

fcontour(ax,___)

fc = fcontour(___)

설명

fcontour(f)는 x와 y의 디폴트 구간 [-5 5] 위에 놓인 z의 일정한 높이에 대해 함수 z = f(x,y)의 등고선을 플로팅합니다.

fcontour(f,xyinterval)은 지정된 구간에 플로팅합니다. x와 y 둘 다에 동일한 구간을 사용하려면 [min max] 형식의, 요소를 2개 가진 벡터로 xyinterval을 지정하십시오. 두 값에 각각 다른 구간을 사용하려면 [xmin xmax ymin ymax] 형식의, 요소를 4개 가진 벡터를 지정하십시오.

fcontour(___,LineSpec)은 등고선의 선 스타일과 색을 설정합니다. 예를 들어, '-r'은 빨간색 선을 지정합니다. 위에 나와 있는 입력 인수의 조합 다음에 이 옵션을 사용하십시오.

fcontour(___,Name,Value)는 하나 이상의 이름-값 쌍의 인수를 사용하여 line 속성을 지정합니다.

fcontour(ax,___)는 현재 좌표축 대신 ax로 지정된 좌표축에 플로팅됩니다.

fc = fcontour(___)는 FunctionContour 객체를 반환합니다. fc를 사용하여 특정 FunctionContour 객체의 속성을 쿼리하고 수정할 수 있습니다. 속성 목록은 FunctionContour 속성를 참조하십시오.

예제

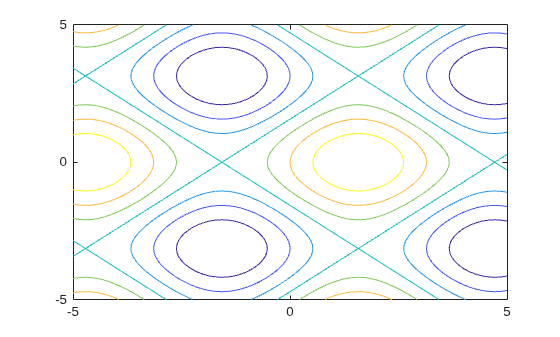

함수의 등고선 플로팅하기

$$-5<x<5$$와 $$-5<y<5$$의 디폴트 구간에 $$f(x,y)=\sin (x)+\cos (y)$$의 등고선을 플로팅합니다.

f = @(x,y) sin(x) + cos(y);
fcontour(f)

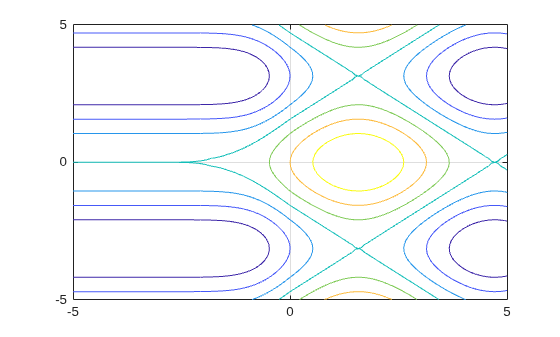

플로팅 구간을 지정하고 조각별 등고선 플롯을 플로팅하기

플로팅 구간을 fcontour의 두 번째 인수로 지정합니다. 동일한 좌표축의 다른 구간에 여러 입력값을 플로팅하는 경우, 축 제한이 모든 데이터를 표시할 수 있도록 조정됩니다. 이 동작으로 조각별 입력값을 플로팅할 수 있습니다.

다음과 같이 조각별 입력값을 플로팅합니다.

$$\begin{array}{cc}erf(x)+\cos (y)& -5<x<0\\ \sin (x)+\cos (y)& 0<x<5\end{array}$$

플로팅 구간은 $$-5<y<5$$입니다.

fcontour(@(x,y) erf(x) + cos(y),[-5 0 -5 5])
hold on
fcontour(@(x,y) sin(x) + cos(y),[0 5 -5 5])
hold off
grid on

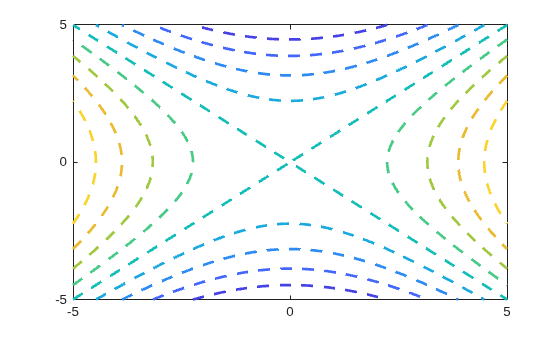

선 스타일과 너비 변경하기

선 너비가 2인 파선으로 $$x^2-y^2$$의 등고선을 플로팅합니다.

f = @(x,y) x.^2 - y.^2;
fcontour(f,'--','LineWidth',2)

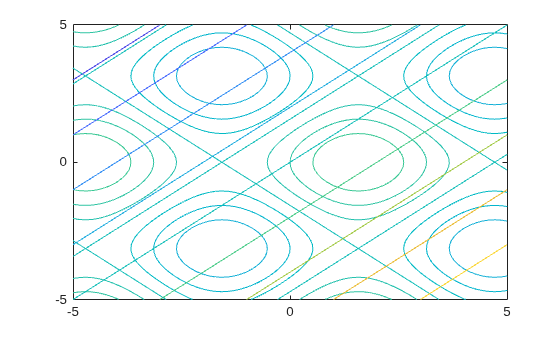

여러 등고선 플롯을 플로팅하기

hold on을 사용하여 동일한 좌표축에 $$\sin (x)+\cos (y)$$와 $$x-y$$를 플로팅합니다.

fcontour(@(x,y) sin(x)+cos(y))
hold on
fcontour(@(x,y) x-y)
hold off

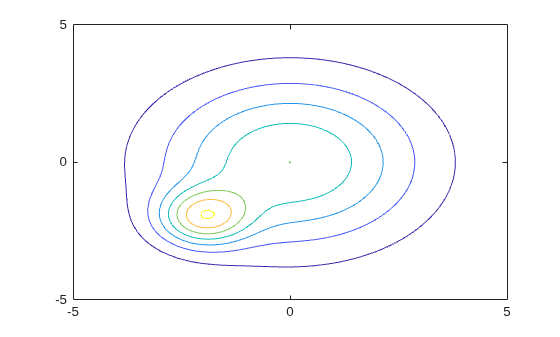

등고선 플롯 생성 후 수정하기

$$e^{-(x/3{)}^2-(y/3{)}^2}+e^{-(x+2{)}^2-(y+2{)}^2}$$의 등고선을 플로팅합니다. 변수에 function contour 객체를 할당합니다.

f = @(x,y) exp(-(x/3).^2-(y/3).^2) + exp(-(x+2).^2-(y+2).^2);
fc = fcontour(f)

fc =
  FunctionContour with properties:

     Function: @(x,y)exp(-(x/3).^2-(y/3).^2)+exp(-(x+2).^2-(y+2).^2)
    LineColor: 'flat'
    LineStyle: '-'
    LineWidth: 0.5000
         Fill: off
    LevelList: [0.2000 0.4000 0.6000 0.8000 1 1.2000 1.4000]

  Show all properties

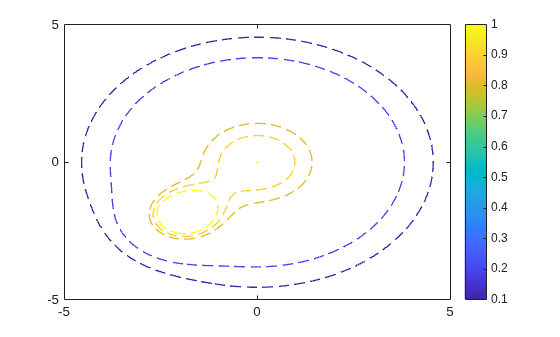

function contour 객체의 속성을 설정하는 데 점 표기법을 사용하여 선 너비를 1로 변경하고 선 스타일을 파선으로 변경합니다. LevelList 속성을 설정하여 0과 1에 가까운 등고선을 표시합니다. 컬러바를 추가합니다.

fc.LineWidth = 1;
fc.LineStyle = '--';
fc.LevelList = [1 0.9 0.8 0.2 0.1];
colorbar

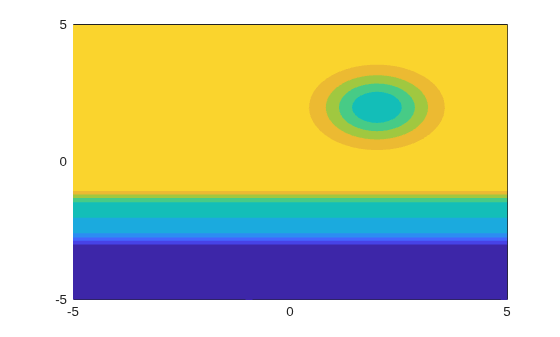

등고선 사이의 영역 채우기

다음의 등고선 사이에 있는 영역을 채워 일몰처럼 보이는 플롯을 생성합니다.

$$erf((y+2{)}^3)-e^{(-0.65((x-2{)}^2+(y-2{)}^2))}.$$

f = @(x,y) erf((y+2).^3) - exp(-0.65*((x-2).^2+(y-2).^2));
fcontour(f,'Fill','on');

보간 음영을 원하는 경우 fsurf 함수를 사용하고 이 함수의 'EdgeColor' 옵션을 'none'으로 설정하는데, 그 뒤에 view(0,90) 명령이 오도록 하십시오.

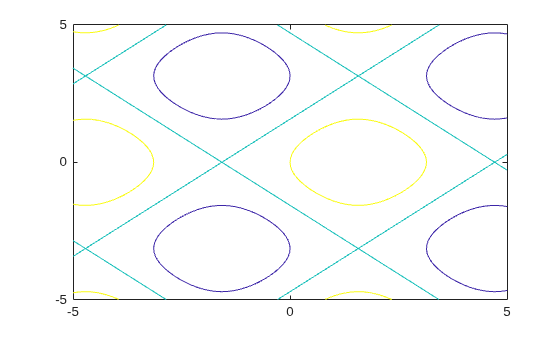

등고선의 단계 지정하기

'LevelList' 옵션을 사용하여 fcontour에서 등고선을 그리는 값을 설정합니다.

f = @(x,y) sin(x) + cos(y);
fcontour(f,'LevelList',[-1 0 1])

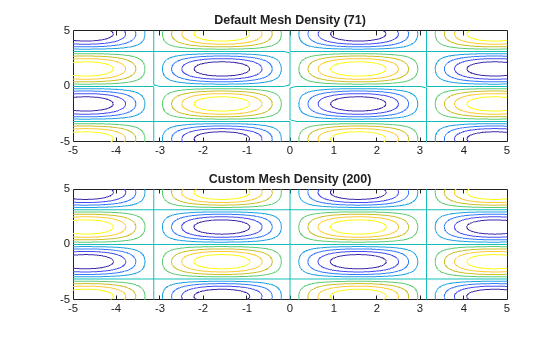

등고선의 해상도 제어하기

'MeshDensity' 옵션을 사용하여 등고선의 해상도를 제어합니다. 'MeshDensity' 값을 키우면 더욱 부드럽고 정확한 플롯을 만들 수 있으며 줄이면 플로팅 속도를 높일 수 있습니다.

2×1 타일 형식 차트 레이아웃에 두 개의 플롯을 만듭니다. 첫 번째 플롯에서 $$\sin (x)\sin (y)$$의 등고선을 플로팅합니다. 정사각형의 코너가 서로 붙어 있지 않습니다. 이 문제를 수정하려면 두 번째 플롯에서 'MeshDensity'를 200으로 늘리십시오. 이제 코너가 서로 붙게 되는데, 이를 통해 'MeshDensity' 값을 늘리면 해상도가 증가함을 알 수 있습니다.

f = @(x,y) sin(x).*sin(y);
tiledlayout(2,1)
nexttile
fcontour(f)
title('Default Mesh Density (71)')

nexttile
fcontour(f,'MeshDensity',200)
title('Custom Mesh Density (200)')

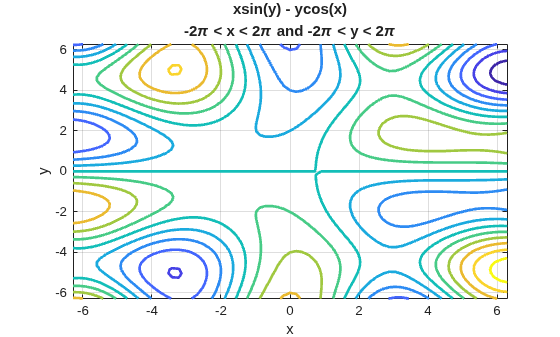

제목과 축 레이블 추가하고 눈금 지정하기

$$x\sin (y)-y\cos (x)$$를 플로팅합니다. 그리드 선을 표시하고 제목과 축 레이블을 추가합니다.

fcontour(@(x,y) x.*sin(y) - y.*cos(x), [-2*pi 2*pi], 'LineWidth', 2);
grid on
title({'xsin(y) - ycos(x)','-2\pi < x < 2\pi and -2\pi < y < 2\pi'})
xlabel('x')
ylabel('y')

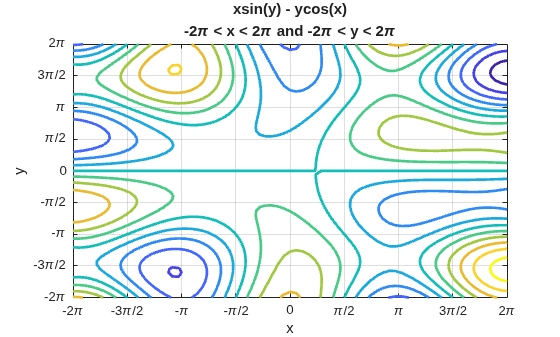

axes 객체의 XTickLabel 속성과 XTick 속성을 설정하여 x축 눈금 값과 관련 레이블을 설정합니다. gca를 사용하여 axes 객체에 액세스합니다. 마찬가지로, y축 눈금 값과 관련 레이블을 설정합니다.

ax = gca;
ax.XTick = ax.XLim(1):pi/2:ax.XLim(2);
ax.XTickLabel = {'-2\pi','-3\pi/2','-\pi','-\pi/2','0',...
    '\pi/2','\pi','3\pi/2','2\pi'};

ax.YTick = ax.YLim(1):pi/2:ax.YLim(2);
ax.YTickLabel = {'-2\pi','-3\pi/2','-\pi','-\pi/2','0',...
    '\pi/2','\pi','3\pi/2','2\pi'};

입력 인수

f — 플로팅할 함수

함수 핸들

플로팅할 함수로, 명명된 함수나 익명 함수에 대한 함수 핸들로 지정됩니다.

z = f(x,y) 형식의 함수를 지정해야 합니다. 이 함수는 행렬 입력 인수 두 개를 받고 같은 크기를 갖는 행렬 출력 인수 하나를 반환해야 합니다. 최적의 성능을 구현하려면 행렬 연산자 대신 배열 연산자를 사용하십시오. 예를 들어, *(mtimes) 대신 .*(times)를 사용하십시오.

예: f = @(x,y) sin(x) + cos(y);

xyinterval — x와 y에 대한 플로팅 구간

[–5 5 -5 5] (디폴트 값) | [min max] 형식의 벡터 | [xmin xmax ymin ymax] 형식의 벡터

x와 y의 플로팅 구간으로, 다음 형식 중 하나로 지정됩니다.

• [min max] 형식의 벡터 — x와 y 둘 다에 구간 [min max]를 사용합니다.

• [xmin xmax ymin ymax] 형식의 벡터 — x에 구간 [xmin xmax]를, y에 구간 [ymin ymax]를 사용합니다.

ax — axes 객체

axes 객체

axes 객체입니다. axes 객체를 지정하지 않으면 fcontour는 현재 좌표축을 사용합니다.

LineSpec — 선 스타일과 색

문자형 벡터 | string형

선 스타일과 색으로, 선 스타일 지정자나 색 지정자, 또는 둘 다를 포함하는 문자형 벡터 또는 string형으로 지정됩니다.

예: '--r'은 빨간색 파선을 지정합니다.

다음 두 표에는 선 스타일과 색에 대한 옵션이 나열되어 있습니다.

선 스타일 지정자	설명
-	실선(디폴트 값)
--	파선
:	점선
-.	일점 쇄선

색 지정자	설명
y	노란색
m	자홍색
c	녹청색
r	빨간색
g	녹색
b	파란색
w	흰색
k	검은색

이름-값 인수

선택적 인수 쌍을 Name1=Value1,...,NameN=ValueN으로 지정합니다. 여기서 Name은 인수 이름이고 Value는 대응값입니다. 이름-값 인수는 다른 인수 뒤에 와야 하지만, 인수 쌍의 순서는 상관없습니다.

R2021a 이전 릴리스에서는 쉼표를 사용하여 각 이름과 값을 구분하고 Name을 따옴표로 묶으십시오.

예: 'MeshDensity',30

여기에 나와 있는 속성은 일부에 불과합니다. 전체 목록을 보려면 FunctionContour 속성를 참조하십시오.

MeshDensity — 방향별 계산 지점 개수

71 (디폴트 값) | 숫자

방향별 계산 지점 개수로, 숫자로 지정됩니다. 디폴트 값은 71입니다. fcontour가 적응형 실행을 사용하므로 실제 계산 지점 개수는 더 많습니다.

예: 30

Fill — 등고선 사이 채우기

'off' (디폴트 값) | on/off 논리값

등고선 사이 채우기로, 'on' 또는 'off'나 숫자형 값 또는 논리값 1(true) 또는 0(false)으로 지정됩니다. 값 'on'은 true와 동일하고 값 'off'는 false와 동일합니다. 따라서 이 속성의 값을 논리값으로 사용할 수 있습니다. 값은 matlab.lang.OnOffSwitchState 유형의 on/off 논리값으로 저장됩니다.

• 'on' 값은 등고선 사이의 공간을 색으로 채웁니다.

• 'off' 값은 등고선 사이의 공간을 채우지 않은 상태로 둡니다.

LevelList — 등고선 레벨

z 값의 벡터

등고선 레벨로, z 값의 벡터로 지정됩니다. 기본적으로 fcontour 함수는 ZData 속성의 값 범위를 포괄하는 값을 선택합니다.

이 속성을 설정하면 연결된 모드 속성이 수동으로 설정됩니다.

데이터형: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

LevelStep — 등고선 사이의 간격

0 (디폴트 값) | 스칼라 숫자형 값

등고선 사이의 간격으로, 스칼라 숫자형 값으로 지정됩니다. 예를 들어, 값 2를 지정하면 2의 증분 간격마다 등고선이 그려집니다. 기본적으로 LevelStep은 ZData 값을 사용하여 결정됩니다.

이 속성을 설정하면 연결된 모드 속성이 'manual'로 설정됩니다.

예: 3.4

데이터형: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

LineColor — 등고선 색

'flat' (디폴트 값) | RGB 3색 | 16진수 색 코드 | 'r' | 'g' | 'b' | ...

등고선 색으로, 'flat', RGB 3색, 16진수 색 코드, 색 이름 또는 짧은 이름으로 지정됩니다. 각 등고선에 다른 색을 사용하려면 'flat'을 지정하십시오. 이 색은 등고선 값, 컬러맵, 데이터 값의 컬러맵 스케일링에 의해 결정됩니다. 색 스케일링에 대한 자세한 내용은 컬러맵 제한 제어하기 항목을 참조하십시오.

모든 등고선에 대해 동일한 색을 사용하려면 RGB 3색, 16진수 색 코드, 색 이름 또는 짧은 이름을 지정하십시오.

사용자 지정 색의 경우에는 RGB 3색 또는 16진수 색 코드를 지정하십시오.

• RGB 3색은 요소를 3개 가진 행 벡터로, 각 요소는 색을 구성하는 빨간색, 녹색, 파란색의 농도를 지정합니다. 농도의 범위는 [0,1]이어야 합니다(예: [0.4 0.6 0.7]).

• 16진수 색 코드는 string형 스칼라 또는 문자형 벡터로, 해시 기호(#)로 시작하고 그 뒤에 3자리 또는 6자리의 16진수 숫자(0에서 F 사이일 수 있음)가 옵니다. 이 값은 대/소문자를 구분하지 않습니다. 따라서 색 코드 "#FF8800", "#ff8800", "#F80" 및 "#f80"은 모두 동일합니다.

몇몇의 흔한 색은 이름으로 지정할 수도 있습니다. 다음 표에는 명명된 색 옵션과 그에 해당하는 RGB 3색 및 16진수 색 코드가 나와 있습니다.

색 이름	짧은 이름	RGB 3색	16진수 색 코드	모양
"red"	"r"	[1 0 0]	"#FF0000"
"green"	"g"	[0 1 0]	"#00FF00"
"blue"	"b"	[0 0 1]	"#0000FF"
"cyan"	"c"	[0 1 1]	"#00FFFF"
"magenta"	"m"	[1 0 1]	"#FF00FF"
"yellow"	"y"	[1 1 0]	"#FFFF00"
"black"	"k"	[0 0 0]	"#000000"
"white"	"w"	[1 1 1]	"#FFFFFF"
"none"	해당 없음	해당 없음	해당 없음	색 없음

다음은 MATLAB^®이 여러 유형의 플롯에서 사용하는 디폴트 색의 RGB 3색과 16진수 색 코드입니다.

RGB 3색	16진수 색 코드	모양
[0 0.4470 0.7410]	"#0072BD"
[0.8500 0.3250 0.0980]	"#D95319"
[0.9290 0.6940 0.1250]	"#EDB120"
[0.4940 0.1840 0.5560]	"#7E2F8E"
[0.4660 0.6740 0.1880]	"#77AC30"
[0.3010 0.7450 0.9330]	"#4DBEEE"
[0.6350 0.0780 0.1840]	"#A2142F"

LineWidth — 선 너비

0.5 (디폴트 값) | 양의 값

선 너비로, 양의 값으로 지정됩니다(단위: 포인트). 여기서 1포인트는 1/72인치와 같습니다. 선에 마커가 있는 경우 선 너비는 마커 가장자리에도 영향을 미칩니다.

선 너비는 픽셀 너비보다 가늘 수 없습니다. 선 너비를 시스템의 픽셀 너비보다 작은 값으로 설정할 경우 선은 1픽셀 너비로 표시됩니다.

출력 인수

fc — 하나 이상의 FunctionContour 객체

스칼라 | 벡터

하나 이상의 FunctionContour 객체로, 스칼라나 벡터로 반환됩니다. 이러한 객체를 사용하여 특정 등고선 플롯의 속성을 쿼리하고 수정할 수 있습니다. 속성 목록은 FunctionContour 속성를 참조하십시오.

버전 내역

R2016a에 개발됨

참고 항목

함수

• fmesh | fplot | fplot3 | fsurf | title

속성

• FunctionContour 속성

×
