ezsurf

(권장되지 않음) 간단히 사용할 수 있는 3차원 컬러 곡면 플로터

ezsurf는 권장되지 않습니다. fsurf를 대신 사용하십시오. 자세한 내용은 버전 내역 항목을 참조하십시오.

구문

ezsurf(f)

ezsurf(f,xyinterval)

ezsurf(funx,funy,funz)

ezsurf(funx,funy,funz,uvinterval)

ezsurf(___,n)

ezsurf(___,'circ')

ezsurf(ax,___)

s = ezsurf(___)

설명

ezsurf(f)는 surf 함수를 사용하여 함수 f(x,y)의 곡면 플롯을 만듭니다. 이 함수는 x와 y에 대해 디폴트 구간 [-2π 2π]에 f를 플로팅합니다.

ezsurf는 플롯에 자동으로 제목과 축 레이블을 추가합니다.

ezsurf(f,xyinterval)은 지정된 구간에 플로팅합니다.

ezsurf(funx,funy,funz)는 u와 v에 대한 디폴트 구간 [-2π 2π]에 파라미터 곡면 funx(u,v), funy(u,v), funz(u,v)를 플로팅합니다.

ezsurf(funx,funy,funz,uvinterval)은 지정된 구간을 사용하여 파라미터 곡면을 플로팅합니다.

ezsurf(___,n)은 n×n 그리드를 사용하여 플로팅합니다. 위에 열거된 구문에 나와 있는 입력 인수의 조합 다음에 이 옵션을 사용하십시오.

ezsurf(___,'circ')는 구간 가운데에 중심을 둔 원반 모양으로 플로팅합니다.

ezsurf(ax,___)는 현재 좌표축 대신 ax로 지정된 좌표축에 플로팅됩니다. 위에 열거된 구문의 입력 인수 조합 앞에 좌표축을 지정하십시오.

s = ezsurf(___)는 chart surface 객체를 반환합니다. 만든 후 이 곡면을 수정하려면 s를 사용하십시오. 속성 목록은 Surface 속성를 참조하십시오.

예제

수학 함수의 곡면 플롯

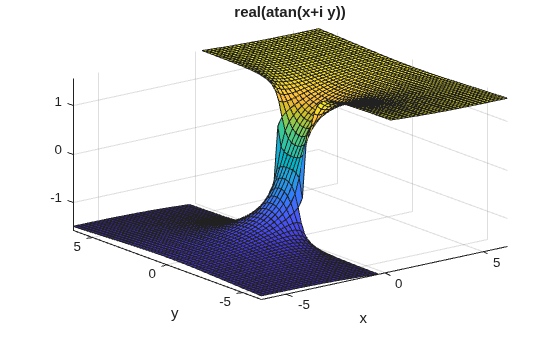

함수 $\mathit{f}\left(\mathit{x},\mathit{y}\right)=\mathrm{real}\left(\mathrm{atan}\left(\mathit{x}+\mathit{iy}\right)\right)$를 정의역 $$-2\pi <x<2\pi$$와 $$-2\pi <y<2\pi$$에 플로팅합니다. ezsurf 함수는 수학 함수가 정의되지 않은 점은 플로팅하지 않습니다. 이러한 점은 플로팅되지 않도록 NaN으로 설정됩니다.

figure
ezsurf('real(atan(x+i*y))')

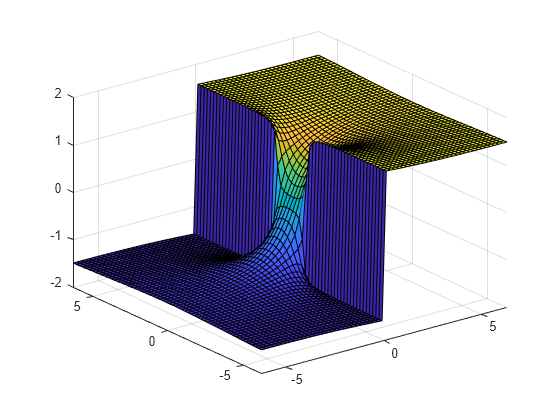

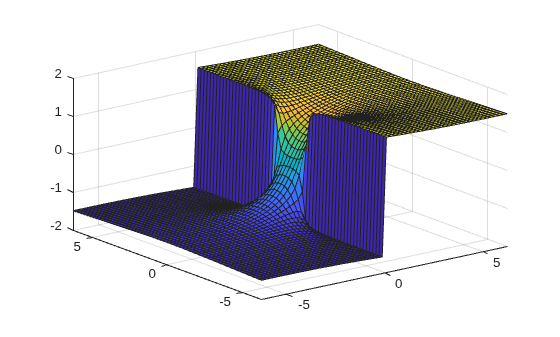

불연속성을 필터링하지 않고 동일한 데이터를 플로팅하려면 surf를 사용하십시오.

figure
[x,y] = meshgrid(linspace(-2*pi,2*pi,60));
z = real(atan(x+1i.*y));
surf(x,y,z)

입력 인수

f — 플로팅할 3차원 함수

문자형 벡터 | string형 스칼라 | 함수 핸들

플로팅할 3차원 함수로, 문자형 벡터, string형 스칼라 또는 명명된 함수나 익명 함수에 대한 함수 핸들로 지정됩니다.

z = f(x,y) 형식의 함수를 지정해야 합니다. 이 함수는 행렬 입력 인수 두 개를 받고 같은 크기를 갖는 행렬 출력 인수 하나를 반환해야 합니다.

함수를 문자형 벡터 또는 string형 스칼라로 지정하면 배열의 곱셈, 배열의 나눗셈, 배열의 거듭제곱이 항상 유추됩니다. 예를 들어, x^2은 x.^2으로 해석됩니다.

예: 'sqrt(x^2 + y^2)'

함수를 함수 핸들로 지정할 때 최적의 성능을 구현하려면 행렬 연산자 대신 배열 연산자를 사용하십시오. 예를 들어, *(mtimes) 대신 .*(times)를 사용하십시오.

예: @(x,y) sin(x).*cos(y)

xyinterval — x와 y에 대한 플로팅 구간

[-2π 2π -2π 2π] (디폴트 값) | [min max] 형식의 벡터 | [xmin xmax ymin ymax] 형식의 벡터

x와 y의 플로팅 구간으로, 다음 형식 중 하나로 지정됩니다.

• [min max] 형식의 벡터 — x와 y 둘 다에 구간 [min max]를 사용합니다.

• [xmin xmax ymin ymax] 형식의 벡터 — x에 구간 [xmin xmax]를, y에 구간 [ymin ymax]를 사용합니다.

funx — x 좌표의 파라미터 함수

문자형 벡터 | string형 스칼라 | 함수 핸들

x 좌표의 파라미터 함수로, 문자형 벡터, string형 스칼라 또는 명명된 함수나 익명 함수에 대한 함수 핸들로 지정됩니다.

x = funx(u,v) 형식의 함수를 지정해야 합니다. 이 함수는 행렬 입력 인수 두 개를 받고 같은 크기를 갖는 행렬 출력 인수 하나를 반환해야 합니다.

함수를 문자형 벡터 또는 string형 스칼라로 지정하면 배열의 곱셈, 배열의 나눗셈, 배열의 거듭제곱이 항상 유추됩니다. 예를 들어, x^2은 x.^2으로 해석됩니다.

예: 'u*sin(v)'

함수를 함수 핸들로 지정할 때 최적의 성능을 구현하려면 행렬 연산자 대신 배열 연산자를 사용하십시오. 예를 들어, *(mtimes) 대신 .*(times)를 사용하십시오.

예: @(u,v) u.*sin(v)

funy — y 좌표의 파라미터 함수

문자형 벡터 | string형 스칼라 | 함수 핸들

y 좌표의 파라미터 함수로, 문자형 벡터, string형 스칼라 또는 명명된 함수나 익명 함수에 대한 함수 핸들로 지정됩니다.

y = funy(u,v) 형식의 함수를 지정해야 합니다. 이 함수는 행렬 입력 인수 두 개를 받고 같은 크기를 갖는 행렬 출력 인수 하나를 반환해야 합니다.

함수를 문자형 벡터 또는 string형 스칼라로 지정하면 배열의 곱셈, 배열의 나눗셈, 배열의 거듭제곱이 항상 유추됩니다. 예를 들어, x^2은 x.^2으로 해석됩니다.

예: '-u*cos(v)'

함수를 함수 핸들로 지정할 때 최적의 성능을 구현하려면 행렬 연산자 대신 배열 연산자를 사용하십시오. 예를 들어, *(mtimes) 대신 .*(times)를 사용하십시오.

예: @(u,v) -u.*cos(v)

funz — z 좌표의 파라미터 함수

문자형 벡터 | string형 스칼라 | 함수 핸들

z 좌표의 파라미터 함수로, 문자형 벡터, string형 스칼라 또는 명명된 함수나 익명 함수에 대한 함수 핸들로 지정됩니다.

z = funz(u,v) 형식의 함수를 지정해야 합니다. 이 함수는 행렬 입력 인수 두 개를 받고 같은 크기를 갖는 행렬 출력 인수 하나를 반환해야 합니다.

함수를 문자형 벡터 또는 string형 스칼라로 지정하면 배열의 곱셈, 배열의 나눗셈, 배열의 거듭제곱이 항상 유추됩니다. 예를 들어, x^2은 x.^2으로 해석됩니다.

예: '-u*cos(v)'

함수를 함수 핸들로 지정할 때 최적의 성능을 구현하려면 행렬 연산자 대신 배열 연산자를 사용하십시오. 예를 들어, *(mtimes) 대신 .*(times)를 사용하십시오.

예: @(u,v) v

uvinterval — u와 v에 대한 플로팅 구간

[-2π 2π -2π 2π] (디폴트 값) | [min max] 형식의 벡터 | [umin umax vmin vmax] 형식의 벡터

u와 v의 플로팅 구간으로, 다음 형식 중 하나로 지정됩니다.

• [min max] 형식의 벡터 — u와 v 둘 다에 구간 [min max]를 사용합니다.

• [umin umax vmin vmax] 형식의 벡터 — u에 구간 [umin umax]를, v에 구간 [vmin vmax]를 사용합니다.

n — 그리드의 크기

60 (디폴트 값) | 양의 정수

그리드의 크기로, 양의 정수로 지정됩니다. 그리드의 차원은 n×n입니다.

ax — axes 객체

axes 객체

axes 객체입니다. axes 객체를 지정하지 않으면 ezsurf는 현재 좌표축을 사용합니다.

확장 기능

GPU 배열

Parallel Computing Toolbox™를 사용해 GPU(그래픽스 처리 장치)에서 실행하여 코드 실행 속도를 높일 수 있습니다.

ezsurf 함수는 GPU 배열 입력값을 지원하지만 다음과 같은 사용법 관련 참고 및 제한 사항이 있습니다.

• 이 함수는 GPU 배열을 받지만 GPU에서 실행되지는 않습니다.

자세한 내용은 GPU에서 MATLAB 함수 실행하기 (Parallel Computing Toolbox) 항목을 참조하십시오.

분산 배열

Parallel Computing Toolbox™를 사용하여 대규모 배열을 클러스터의 결합된 메모리에 걸쳐 분할할 수 있습니다.

사용법 관련 참고 및 제한 사항:

• 이 함수는 분산 배열에 대해 연산을 수행하지만 클라이언트 측의 MATLAB^®에서 실행됩니다.

자세한 내용은 분산 배열을 사용하여 MATLAB 함수 실행 (Parallel Computing Toolbox) 항목을 참조하십시오.

버전 내역

R2006a 이전에 개발됨

R2016a: ezsurf는 권장되지 않음

ezsurf는 권장되지 않습니다. fsurf를 대신 사용하십시오. ezsurf를 제거할 계획은 없습니다.

fsurf는 플로팅할 입력 함수가 함수 핸들이어야 합니다. ezsurf는 함수 핸들, 문자형 벡터 또는 string형을 받습니다. 다음 표에서는 ezsurf의 몇 가지 일반적인 사용법과 코드에서 대신 fsurf를 사용하도록 업데이트하는 방법을 보여줍니다.

권장되지 않음	권장됨
ezsurf('real(atan(x+i*y))')	fsurf(@(x,y) real(atan(x+i*y)))
ezsurf('sin(x)+cos(y)')	fsurf(@(x,y) sin(x)+cos(y))
ezsurf(@(x,y) sqrt(x.^2+y.^2))	fsurf(@(x,y) sqrt(x.^2+y.^2))

참고 항목

fcontour | fmesh | fplot | fplot3 | fsurf | surf

도움말 항목

• 익명 함수
