wpcoef

R2026a

웨이블릿 패킷 계수

구문

x = wpcoef(wpt,n)

x = wpcoef(wpt)

설명

wpcoef는 1차원 또는 2차원 웨이블릿 패킷 분석 함수입니다.

x = wpcoef(wpt,n)은 웨이블릿 패킷 트리 wpt의 노드 n과 연결된 계수를 반환합니다. 노드 n이 존재하지 않으면 x = []입니다.

x = wpcoef(wpt)는 x = wpcoef(wpt,0)과 동일합니다.

예제

웨이블릿 패킷 계수 구하기

1차원 신호를 불러옵니다. 현재 확장 모드를 저장합니다.

load noisdopp
x = noisdopp;
origMode = dwtmode("status","nodisp");

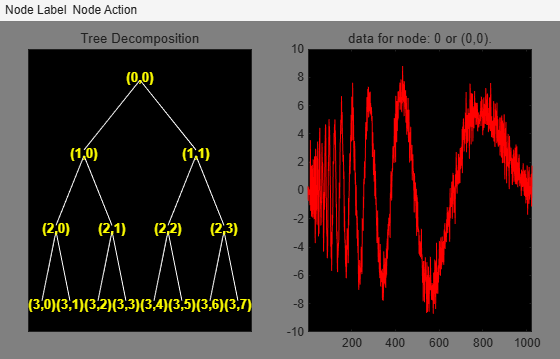

dwtmode를 사용하여 확장 모드를 0 채우기로 변경합니다. db1 웨이블릿을 사용하여 신호의 3-레벨 웨이블릿 패킷 분해에 대응하는 웨이블릿 패킷 트리 객체를 구합니다. 트리를 플로팅합니다.

dwtmode("zpd","nodisp")
wpt = wpdec(x,3,"db1");
plot(wpt)

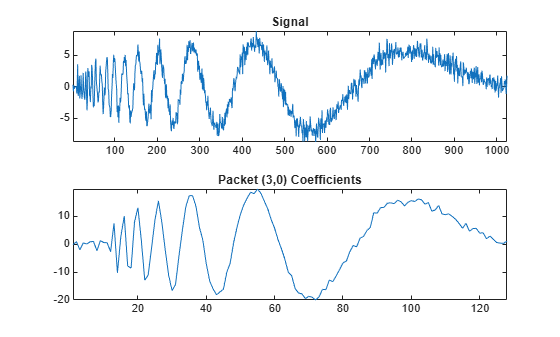

노드 (3,0)에서의 계수를 구합니다. 신호와 계수를 플로팅합니다.

cfs = wpcoef(wpt,[3 0]);
tiledlayout(2,1)
nexttile
plot(x)
title("Signal")
axis tight
nexttile
plot(cfs)
title("Packet (3,0) Coefficients")
axis tight

영상을 불러옵니다. sym4 웨이블릿을 사용하여 영상의 1-레벨 웨이블릿 패킷 분해에 해당하는 웨이블릿 패킷 트리를 구합니다.

load mask
t = wpdec2(X,1,"sym4");

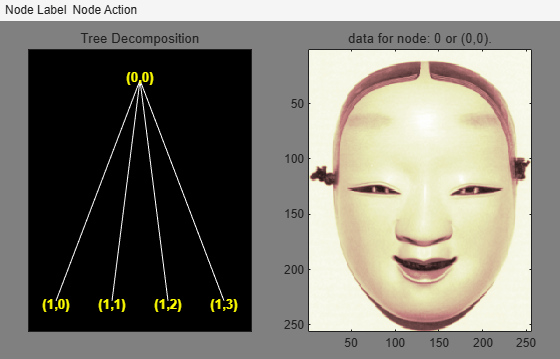

트리를 플로팅합니다.

plot(t)

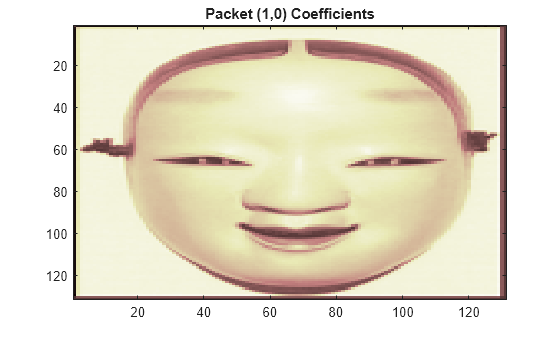

노드 (1,0)에서의 계수를 구합니다. 계수를 플로팅합니다.

cfs = wpcoef(t,[1 0]);
figure
imagesc(cfs)
colormap(pink)
title("Packet (1,0) Coefficients")

확장 모드를 원래 설정으로 복원합니다.

dwtmode(origMode,"nodisp")

입력 인수

wpt — 웨이블릿 패킷 트리

wptree 객체

웨이블릿 패킷 트리로, wptree 객체로 지정됩니다.

n — 노드

0 (디폴트 값) | 음이 아닌 정수 | 1×2 벡터

웨이블릿 패킷 트리의 노드로, 음이 아닌 정수 또는 음이 아닌 정수 쌍으로 지정됩니다. depo2ind 및 ind2depo 항목을 참조하십시오.

예: wpt = wpdec(1:256,2,"sym4")인 경우, wpcoef(wpt,3)과 wpcoef(wpt,[2 0])은 동일한 노드를 지정합니다.

데이터형: double

출력 인수

x — 노드 계수

벡터 | 행렬

노드 계수로, 벡터 또는 행렬로 반환됩니다.

데이터형: double

버전 내역

R2006a 이전에 개발됨
