detcoef2

2차원 세부성분 계수

구문

y = detcoef2(o,c,s,n)

[h,v,d] = detcoef2('all',c,s,n)

y = detcoef2('compact',c,s,n)

설명

y = detcoef2(o,c,s,n)은 웨이블릿 분해 구조 [c,s]로부터 레벨 n의 o 방향 세부성분 계수를 추출합니다. c 및 s에 대한 자세한 내용은 wavedec2 항목을 참조하십시오.

[h,v,d] = detcoef2('all',c,s,n)은 레벨 n의 가로 h, 세로 v, 대각 d 세부성분 계수를 반환합니다.

detcoef2('a',c,s,n)은 detcoef2('all',c,s,n)과 동일합니다.

y = detcoef2('compact',c,s,n)은 행별로 저장된 모든 세부성분 계수를 반환합니다.

detcoef2('c',c,s,n)은 detcoef2('compact',c,s,n)과 동일합니다.

[H,V,D] = detcoef2('all',c,s,N)이고 Y = detcoef2('compact',c,s,N)이면 Y = [H(:)' V(:)' D(:)']입니다.

예제

영상에서 세부성분 계수 추출하기

이 예제에서는 영상의 이산 웨이블릿 분석으로부터 세부성분 계수를 추출하는 방법을 보여줍니다. 이 예제에서는 0 채우기를 사용합니다.

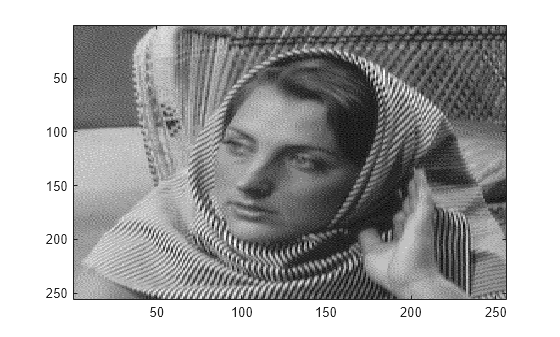

확장 모드를 0 채우기로 설정합니다. 영상을 불러와서 표시합니다.

origmode = dwtmode('status','nodisplay');
dwtmode('zpd','nodisplay');

load woman
imagesc(X)
colormap(gray)

Haar 웨이블릿을 사용하여 영상의 웨이블릿 분해를 레벨 2까지 구합니다.

[c,s] = wavedec2(X,2,'haar');
size(X)

ans = 1×2

   256   256

size(c)

ans = 1×2

           1       65536

s

s = 4×2

    64    64
    64    64
   128   128
   256   256

웨이블릿 분해 구조 [c,s]에서 각 방향의 레벨 2 세부성분 계수를 추출합니다. 대각 세부성분 계수를 표시합니다.

[chd2,cvd2,cdd2] = detcoef2('all',c,s,2);
size(cdd2)

ans = 1×2

    64    64

imagesc(cdd2)
colormap(gray)

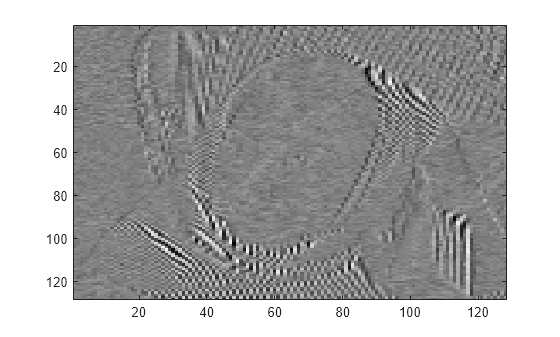

각 방향의 레벨 1 세부성분 계수를 추출합니다. 세로 세부성분 계수를 표시합니다.

[chd1,cvd1,cdd1] = detcoef2('all',c,s,1);
size(cvd1)

ans = 1×2

   128   128

imagesc(cvd1)
colormap(gray)

원래 확장 모드를 복원합니다.

dwtmode(origmode,'nodisplay')

입력 인수

o — 방향

'h' | 'v' | 'd'

세부성분 계수의 방향으로, 다음으로 지정됩니다.

• 'h' — 가로

• 'v' — 세로

• 'd' — 대각

c — 웨이블릿 분해 벡터

실수 값 벡터

웨이블릿 분해 벡터로, 실수 값 벡터로 지정됩니다. 벡터 c는 레벨별로 정렬된 근사 계수 및 세부성분 계수를 포함합니다. 북키핑 행렬 s는 c를 구문 분석하는 데 사용됩니다. wavedec2 항목을 참조하십시오.

데이터형: double

s — 북키핑 행렬

정수 값 행렬

북키핑 행렬로, 정수 값 행렬로 지정됩니다. 행렬 s는 레벨별 웨이블릿 계수의 차원을 포함하며 웨이블릿 분해 벡터 c를 구문 분석하는 데 사용됩니다. wavedec2 항목을 참조하십시오.

데이터형: double

n — 세부성분 레벨

정수

웨이블릿 분해에서 추출할 세부성분 레벨로, 정수로 지정됩니다. 정수 n은 구간 [1,size(s,1)-2] 내에 있어야 합니다.

출력 인수

y — 세부성분 계수

벡터 | 행렬

세부성분 계수로, 벡터 또는 행렬로 반환됩니다.

데이터형: double

h — 가로 세부성분 계수

행렬

가로 세부성분 계수로, 행렬로 반환됩니다.

데이터형: double

v — 세로 세부성분 계수

행렬

세로 세부성분 계수로, 행렬로 반환됩니다.

데이터형: double

d — 대각 세부성분 계수

행렬

대각 세부성분 계수로, 행렬로 반환됩니다.

데이터형: double

팁

• c와 s를 인덱스 영상 분석 또는 트루컬러 영상 분석에서 얻은 경우, y는 각각 m×n 행렬 또는 m×n×3 배열입니다.

  영상 형식에 대한 자세한 내용은 image 및 imfinfo 도움말 페이지를 참조하십시오.

확장 기능

C/C++ 코드 생성
MATLAB® Coder™를 사용하여 C 코드나 C++ 코드를 생성할 수 있습니다.

GPU 배열

Parallel Computing Toolbox™를 사용해 GPU(그래픽스 처리 장치)에서 실행하여 코드 실행 속도를 높일 수 있습니다.

detcoef2 함수는 GPU 배열 입력값을 지원하지만 다음과 같은 사용법 관련 참고 및 제한 사항이 있습니다.

• detcoef2는 'sym' 및 'per' 확장 모드만 지원합니다. dwtmode 항목을 참조하십시오.

• detcoef2는 다음 구문만 지원합니다.

  • y = detcoef2(o,c,s,n)

  • [h,v,d] = detcoef2('all',c,s,n)

자세한 내용은 GPU에서 MATLAB 함수 실행하기 (Parallel Computing Toolbox) 항목을 참조하십시오.

버전 내역

R2006a 이전에 개발됨

참고 항목

appcoef2 | wavedec2 | waverec2
