비행 로그 분석
UAV Toolbox를 사용하면 TLOG, ULOG, ArduPilot® 로그, 사용자 지정 로그 파일 형식과 같은 다양한 파일 형식으로 비행 로그를 가져오고, 분석하고, 플로팅할 수 있습니다. 플롯을 생성하기 위해 텔레메트리 로그에서 신호를 추출하고 매핑하려면 flightLogSignalMapping 객체를 사용합니다. 로그 파일을 분석하고 일련의 사용자 지정 플롯을 만들려면 비행 로그 분석기 앱을 사용합니다.
앱
| 비행 로그 분석기 | Analyze UAV autopilot flight logs |
객체
flightLogSignalMapping | Visualize UAV flight logs |
mavlinktlog | Read MAVLink message from TLOG file |
ulogreader | Read PX4 ULog file |
ardupilotreader | ArduPilot 로그 파일 읽어오기 (R2024a 이후) |
uavFormationMetrics | UAV trajectory ensemble for formation performance metrics (R2024b 이후) |
추천 예제

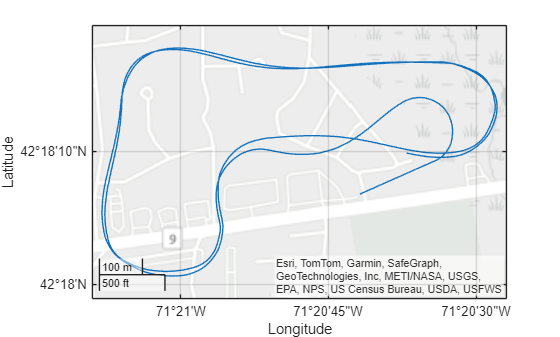

MAVLink 비행 로그 시각화 및 재생하기
MAVLink 패킷이 포함된 텔레메트리 로그(TLOG)를 MATLAB으로 불러온 다음 플로팅에 사용할 메시지 추출
Visualize Custom Flight Log
Configure the flightLogSignalMapping object to visualize data from a custom flight log.

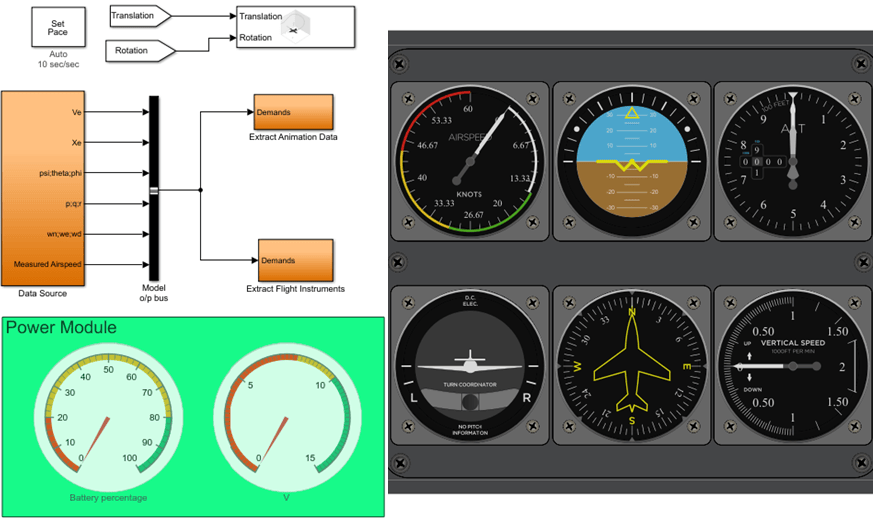

Flight Instrument Gauge Visualization for Drone
Import and visualize a drone flight log using 3-D animations and flight instrument gauges. This example obtains a high-level overview of flight performance in MATLAB® using 비행 계기 (Aerospace Toolbox) functions in Aerospace Toolbox. Then, to view signals in a custom interface in Simulink® , the example uses the 비행 계기 (Aerospace Blockset) blocks from Aerospace Blockset™
Analyze UAV Autopilot Flight Log Using Flight Log Analyzer
Import flight log data, create figures and plots, export signals, and use custom signal mapping in the Flight Log Analyzer app.

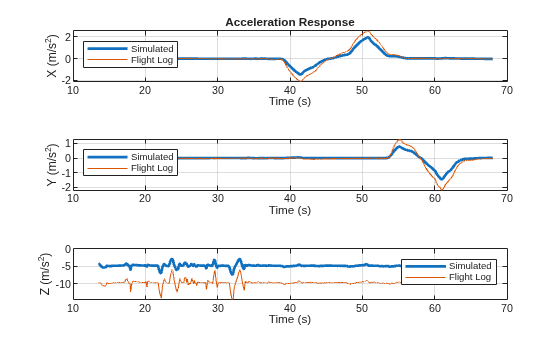

Aerodynamic Parameter Estimation Using Flight Log Data
Improve the accuracy of a UAV model by using flight log data to estimate the aerodynamic parameters of the UAV.

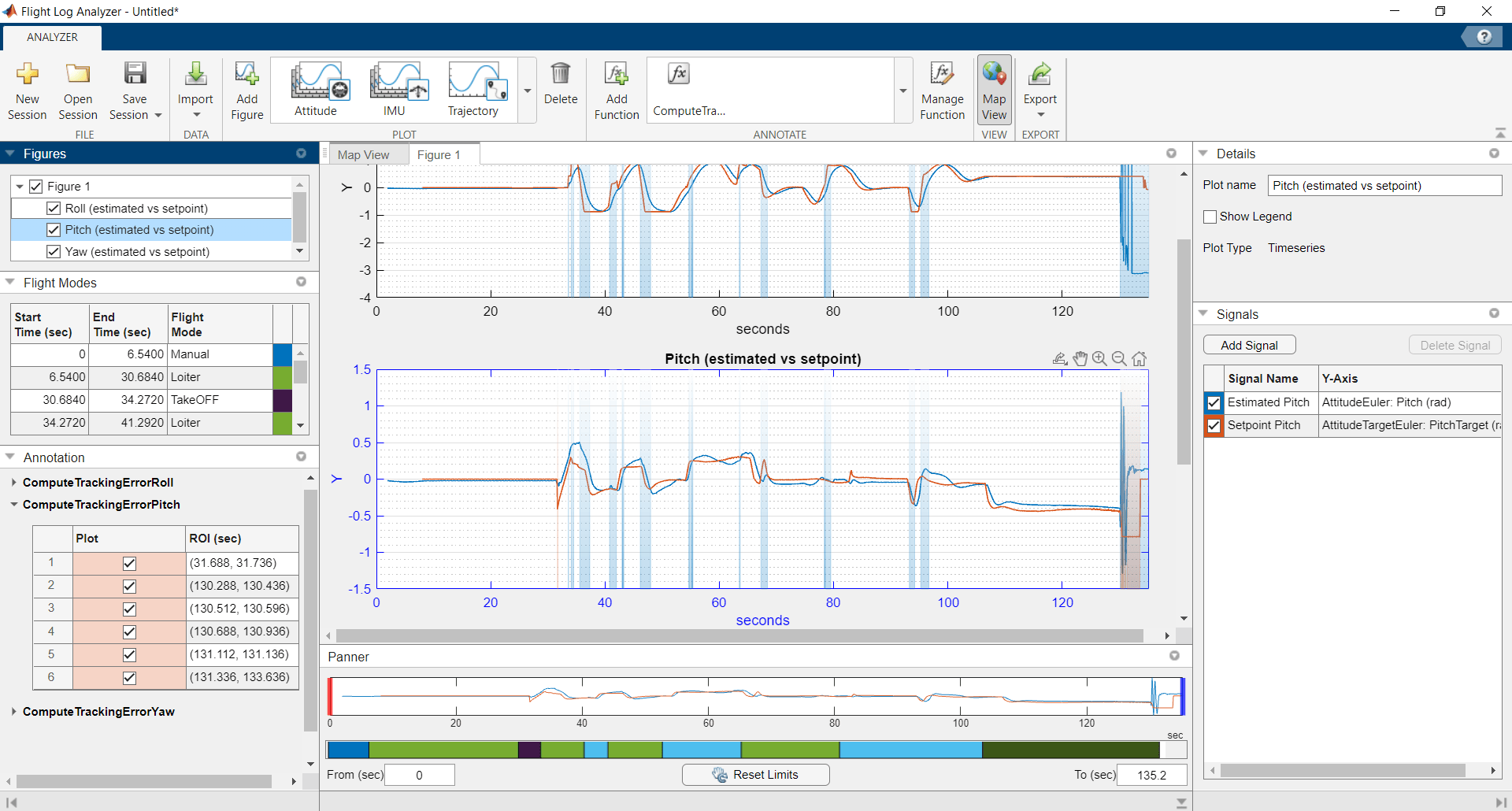

Add Custom Functions in Flight Log Analyzer App to Detect Region of Interest for Analysis
Create and add custom functions in the Flight Log Analyzer app to detect a specific region or point of interest for further analysis. These functions can be useful when analyzing several log files or a single large log file.

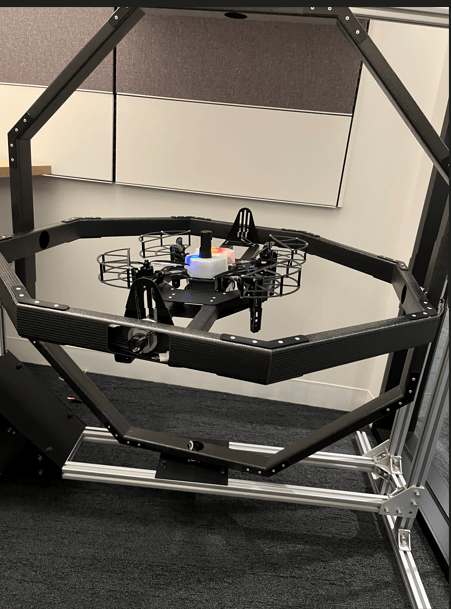

Validate Multirotor UAV Model by Playing Back Flight Log in Simulink
Validate a UAV attitude controller and plant model using a flight log collected by the UAV from a test flight. You can use the validated controller and plant model to design higher order navigation controllers, and tune the attitude controller to handle different UAV payload weights. You can also use this model as a baseline to redesign controller architecture. For example, you could use it to replace PID control with model predictive control (MPC).
