Stateflow 프로그래밍 인터페이스

MATLAB^® 명령 프롬프트에서 차트 요소 생성 및 수정

프로그래밍 방식으로 Stateflow^® 차트를 만들고 편집합니다. 새로운 객체를 차트에 추가하고, 속성에 액세스하여 편집하고, 위치를 설정하고, 객체를 복사하여 붙여넣고, Stateflow 편집기의 확대/축소 수준을 변경합니다.

함수

모두 확장

Stateflow API 함수

`sfnew`	빈 Stateflow 블록이 포함된 Simulink 모델을 만듭니다.
`sfroot`	Stateflow 계층 구조의 루트
`sfclipboard`	Clipboard 객체
`sfgco`	Selected objects in chart
`Stateflow.findMatchingPort`	Identify matching entry or exit port (R2021b 이후)

객체

모두 확장

Stateflow API 객체

차트, 블록 및 머신 객체

`Stateflow.Chart`	Graphical representation of a finite state machine
`Stateflow.StateTransitionTableChart`	Tabular representation of state machine for modal logic
`Stateflow.TruthTableChart`	Tabular representation of state machine for decision logic
`Stateflow.EMChart`	Stateflow interface to MATLAB Function block
`Stateflow.Machine`	Container for Stateflow blocks in a Simulink model

그래픽 객체

`Stateflow.Annotation`	Annotation in chart, state, box, or function
`Stateflow.AtomicBox`	Atomic box in chart, state, box, or function
`Stateflow.AtomicSubchart`	Atomic subchart in chart, state, or box
`Stateflow.Box`	Box in chart, state, box, or function
`Stateflow.EMFunction`	MATLAB function in chart, state, box, or function
`Stateflow.Function`	Graphical function in chart, state, box, or function
`Stateflow.Junction`	Connective or history junction in chart, state, box, or function
`Stateflow.Port`	Entry or exit port in state or atomic subchart (R2021b 이후)
`Stateflow.SimulinkBasedState`	Simulink based state in chart, state, or box
`Stateflow.SLFunction`	Simulink function in chart, state, box, or function
`Stateflow.State`	State in chart, state, or box
`Stateflow.Transition`	Transition in chart, state, box, or function
`Stateflow.TruthTable`	Truth table function in chart, state, box, or function

비그래픽 객체

`Stateflow.Data`	Data in chart, state, box, or function
`Stateflow.Event`	Event in chart, state, or box
`Stateflow.Message`	Message in chart, state, or box

클립보드 및 편집기 객체

`Stateflow.Clipboard`	Stateflow 객체를 복사하고 붙여넣기 위한 클립보드
`Stateflow.Editor`	Graphical aspects of a chart or state transition table

객체 함수

모두 확장

Stateflow API 객체 함수

계층 구조 탐색하기

`find`	지정된 객체를 계층 구조 내에서 식별
`getChildren`	객체의 자식 식별
`getParent`	객체의 부모 식별
`getReferences`	Identify references to symbol name
`commentedBy`	Identify objects that implicitly comment out a graphical object
`defaultTransitions`	Identify default transitions in specified object
`innerTransitions`	지정된 소스를 갖는 내부 천이 식별
`outerTransitions`	Identify outgoing transitions with specified source
`sinkedTransitions`	지정된 대상을 갖는 천이 식별
`sourcedTransitions`	지정된 소스를 갖는 천이 식별

속성 액세스 및 수정하기

`dialog`	속성 대화 상자 열기
`exportAsStruct`	Export contents of state transition table as structure array
`renameReferences`	Rename symbol and update references to symbol name
`setImage`	Insert image into annotation

디스플레이 제어하기

`view`	편집 환경에 객체 표시
`highlight`	그래픽 객체 강조 표시
`fitToView`	그래픽 객체 확대
`zoomIn`	Stateflow 차트에서 확대
`zoomOut`	Stateflow 차트에서 축소

아토믹 서브차트와 Simulink 기반 상태에서의 기호 매핑하기

`getMappingForSymbol`	Get mapping for symbol in atomic subchart, atomic box, or Simulink based state
`setMappingForSymbol`	Set mapping for symbol in atomic subchart, atomic box, or Simulink based state
`clearMappingForSymbol`	Clear mapping for symbol in atomic subchart, atomic box, or Simulink based state
`disableMappingForSymbol`	Disable input event in atomic subchart or box

객체 복사 및 붙여넣기

`copy`	객체로 구성된 배열을 클립보드에 복사
`pasteTo`	Paste objects in clipboard to specified container object

차트 및 상태 천이 테이블 변환하기

`convertToChart`	상태 천이 테이블을 Stateflow 차트로 변환
`convertToSTT`	Stateflow 차트를 상태 천이 테이블로 변환

도움말 항목

Stateflow API 개요

MATLAB 명령을 사용하여 Stateflow 차트를 만들고 편집합니다.
- Summary of Stateflow API Objects and Properties
Create and Delete Stateflow Objects
Design your Stateflow chart by adding and deleting objects.
Access Objects in Your Stateflow Chart
Locate objects contained in your Stateflow chart.
Modify Properties and Call Functions of Stateflow Objects
Manipulate Stateflow objects by modifying properties and calling functions.
Specify Labels in States and Transitions Programmatically
Add labels with one or more lines of text to states and transitions.
Set Configuration Parameters Programmatically
Use the command-line API to set parameters in the Configuration Parameters dialog box.
Log and View Data with the Stateflow API
Use the API to log signals and access the logged data.

Stateflow 프로그래밍 인터페이스

함수

Stateflow API 함수

객체

Stateflow API 객체

차트, 블록 및 머신 객체

그래픽 객체

비그래픽 객체

클립보드 및 편집기 객체

객체 함수

Stateflow API 객체 함수

계층 구조 탐색하기

속성 액세스 및 수정하기

디스플레이 제어하기

아토믹 서브차트와 Simulink 기반 상태에서의 기호 매핑하기

객체 복사 및 붙여넣기

차트 및 상태 천이 테이블 변환하기

도움말 항목

추천 예제

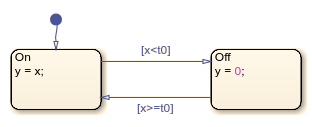

Create Charts by Using the Stateflow API
