visboundaries
영역 경계선 플로팅
구문
설명
visboundaries(
는 이진 영상 BW
)BW
의 영역 경계선을 현재 좌표축에 그립니다. BW
는 2차원 이진 영상이며 논리값 true
인 픽셀은 전경 영역에 속하고 논리값 false
인 픽셀은 배경을 구성합니다. visboundaries
는 bwboundaries
를 사용하여 영상에서 경계 픽셀 위치를 찾습니다.
visboundaries(
는 B
)B
에 의해 지정된 영역 경계선을 그립니다. 여기서 B
는 영역의 경계 픽셀 위치를 포함하는 셀 배열로, bwboundaries
에서 반환하는 첫 번째 출력값과 유사한 구조를 가집니다.
visboundaries(
는 영역 경계선을 ax
,___)ax
로 지정된 좌표축에 그립니다. ax
를 첫 번째 입력 인수로 지정하고 뒤이어 위에 열거된 구문에 나와 있는 입력 인수를 원하는 대로 조합하여 지정하십시오.
visboundaries(___,
는 이름-값 인수를 사용하여 경계선의 추가 속성을 지정합니다.Name,Value
)
는 경계선에 대한 핸들 h
= visboundaries(___)h
를 반환합니다.
예제

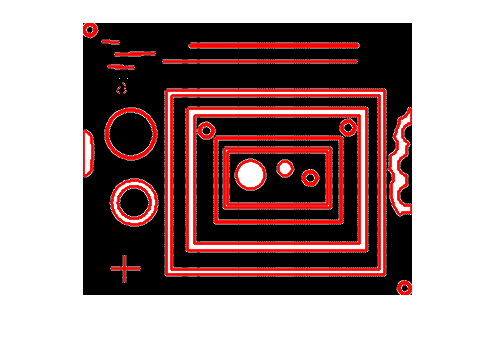

경계선을 계산하고 영상에 플로팅하기
영상을 읽어 들입니다.
BW = imread('blobs.png');
경계선을 계산합니다.
B = bwboundaries(BW);
영상을 표시하고 영상에 경계선을 플로팅합니다.
imshow(BW)
hold on
visboundaries(B)
분할 결과 시각화하기
영상을 읽어 들인 후 이를 표시합니다.
I = imread('toyobjects.png'); imshow(I) hold on
능동 윤곽선(스네이크) 알고리즘을 사용하여 영상을 분할합니다. 먼저, 분할하려는 객체에 가깝게 초기 윤곽선 위치를 지정합니다.
mask = false(size(I)); mask(50:150,40:170) = true;

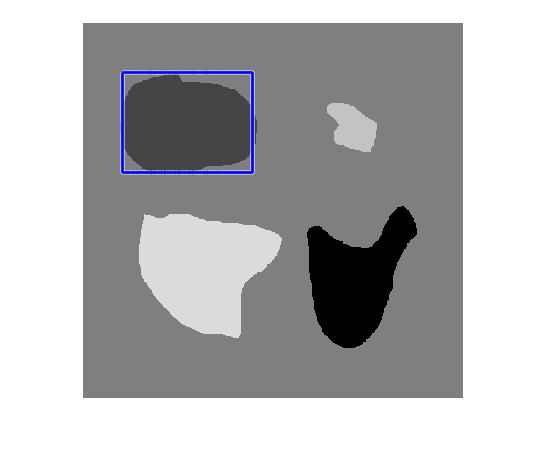

원본 영상 위에 초기 윤곽선을 파란색으로 표시합니다.
visboundaries(mask,'Color','b');
'edge'
방법과 200회의 반복을 사용하여 영상을 분할합니다.
bw = activecontour(I,mask,200,'edge');
원본 영상 위에 최종 윤곽선을 빨간색으로 표시합니다.
visboundaries(bw,'Color','r'); title('Blue - Initial Contour, Red - Final Contour');
입력 인수
BW
— 이진 영상
논리형 배열
이진 영상으로, 논리형 배열로 지정됩니다.
데이터형: logical
B
— 경계 픽셀 위치
Q×2 행렬로 구성된 셀형 배열
경계 픽셀 위치로, 셀형 배열로 지정됩니다. 각 셀에는 Q×2 행렬이 포함되며, 여기서 Q는 해당 영역의 경계 픽셀 수입니다. 이 Q×2 행렬의 각 행에는 경계 픽셀의 행 좌표와 열 좌표가 포함되어 있습니다.
데이터형: cell
ax
— 경계선을 그릴 영상
현재 좌표축 (디폴트 값) | axes 객체
경계선을 그릴 영상으로, axes 객체로 지정됩니다.
데이터형: double
이름-값 인수
선택적 인수 쌍을 Name1=Value1,...,NameN=ValueN
으로 지정합니다. 여기서 Name
은 인수 이름이고 Value
는 대응값입니다. 이름-값 인수는 다른 인수 뒤에 와야 하지만, 인수 쌍의 순서는 상관없습니다.
R2021a 이전 릴리스에서는 쉼표를 사용하여 각 이름과 값을 구분하고 Name
을 따옴표로 묶으십시오.
예: visboundaries(bw,'Color','b');
Color
— 경계 색
'red'
(디폴트 값) | RGB 3색 | 16진수 색 코드 | 색 이름 | 짧은 색 이름
경계 색으로, RGB 3색, 16진수 색 코드, 색 이름 또는 짧은 색 이름으로 지정됩니다.
사용자 지정 색의 경우에는 RGB 3색 또는 16진수 색 코드를 지정하십시오.
RGB 3색은 요소를 3개 가진 행 벡터로, 각 요소는 색을 구성하는 빨간색, 녹색, 파란색의 농도를 지정합니다. 농도의 범위는
[0,1]
이어야 합니다(예:[0.4 0.6 0.7]
).16진수 색 코드는 string형 스칼라 또는 문자형 벡터로, 해시 기호(
#
)로 시작하고 그 뒤에 3자리 또는 6자리의 16진수 숫자(0
에서F
사이일 수 있음)가 옵니다. 이 값은 대/소문자를 구분하지 않습니다. 따라서 색 코드"#FF8800"
,"#ff8800"
,"#F80"
및"#f80"
은 모두 동일합니다.
몇몇의 흔한 색은 이름으로 지정할 수도 있습니다. 다음 표에는 명명된 색 옵션과 그에 해당하는 RGB 3색 및 16진수 색 코드가 나와 있습니다.
색 이름 | 짧은 이름 | RGB 3색 | 16진수 색 코드 | 실제 표시 색 |
---|---|---|---|---|
"red" | "r" | [1 0 0] | "#FF0000" | |
"green" | "g" | [0 1 0] | "#00FF00" | |
"blue" | "b" | [0 0 1] | "#0000FF" | |
"cyan" | "c" | [0 1 1] | "#00FFFF" | |
"magenta" | "m" | [1 0 1] | "#FF00FF" | |
"yellow" | "y" | [1 1 0] | "#FFFF00" | |
"black" | "k" | [0 0 0] | "#000000" | |
"white" | "w" | [1 1 1] | "#FFFFFF" | |
"none" | 해당 없음 | 해당 없음 | 해당 없음 | 색 없음 |
다음은 MATLAB®이 여러 유형의 플롯에서 사용하는 디폴트 색의 RGB 3색과 16진수 색 코드입니다.
RGB 3색 | 16진수 색 코드 | 실제 표시 색 |
---|---|---|
[0 0.4470 0.7410] | "#0072BD" | |
[0.8500 0.3250 0.0980] | "#D95319" | |
[0.9290 0.6940 0.1250] | "#EDB120" | |
[0.4940 0.1840 0.5560] | "#7E2F8E" | |
[0.4660 0.6740 0.1880] | "#77AC30" | |
[0.3010 0.7450 0.9330] | "#4DBEEE" | |
[0.6350 0.0780 0.1840] | "#A2142F" |
예: 'Color','r'
예: 'Color','green'
예: 'Color',[0 0 1]
예: 'Color','#FF8800'
LineStyle
— 경계 선 스타일
'-'
(디폴트 값) | '--'
| ':'
| '-.'
| 'none'
경계 모서리의 선 스타일로, 'LineStyle'
과 함께 아래 표에 나온 선 지정자가 쉼표로 구분되어 지정됩니다.
선 스타일 | 설명 | 결과 선 |
---|---|---|
"-" | 실선 |
|
"--" | 파선 |
|
":" | 점선 |
|
"-." | 일점 쇄선 |
|
"none" | 선 없음 | 선 없음 |
예: 'LineStyle','-.'
LineWidth
— 경계선에 사용된 선의 너비
2
(디폴트 값) | 양수
경계선에 사용된 선의 너비로, 양수로 지정됩니다. 이 값을 포인트 단위로 지정하십시오(1포인트 = 1/72인치).
예: 'LineWidth',4
데이터형: single
| double
| int8
| int16
| int32
| int64
| uint8
| uint16
| uint32
| uint64
EnhanceVisibility
— 그린 경계선을 대비 기능으로 향상시킬지 여부
true
또는 1
(디폴트 값) | false
또는 0
그린 경계선을 대비 기능으로 향상시켜 다양한 배경에서 가시성을 개선할지 여부로, 숫자형 또는 논리값 1
(true
) 또는 0
(false
)으로 지정됩니다.
예: 'EnhanceVisibility',true
데이터형: logical
출력 인수
버전 내역
R2015a에 개발됨
