imhmax
H-maxima 변환을 사용하여 영상에서 국부 최댓값 억제
설명
예제
H-Maxima 변환 계산하기
10×10 샘플 영상을 만듭니다. 두 개의 국부 최댓값을 추가합니다. 각 국부 최댓값은 연결 픽셀들의 영역으로 이루어져 있으며 그 주변을 더 낮은 명암 값의 픽셀들이 둘러싸고 있습니다.
a = 10*ones(10,10); a(2:4,2:4) = 13; a(6:8,6:8) = 18;

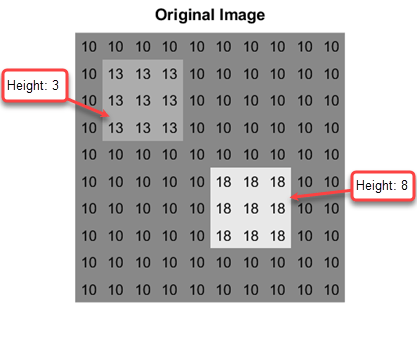

다음 영상은 픽셀 값들의 회색조 표현입니다. 각 최댓값의 높이는 주변 픽셀 값에 따라 정해집니다.
국부 최댓값의 높이를 최대 4만큼 줄이는 H-maxima 변환을 적용합니다.
b = imhmax(a,4);

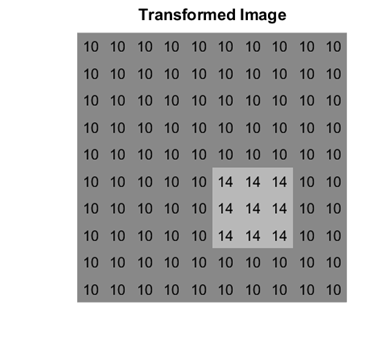

다음 영상은 변환된 영상의 회색조 표현입니다. 이 변환은 두 최댓값 중 하나를 완전히 억제합니다. 그리고 높이가 더 큰 최댓값은 부분적으로 억제하여, 이 최댓값에 해당하는 픽셀의 명암 값에서 4를 뺍니다.
H-Maxima 변환을 사용하여 영상에서 가장 밝은 명암 피크 찾기
크기가 작은 국부 최댓값을 억제함으로써 영상에서 가장 밝은 피크를 식별할 수 있습니다.

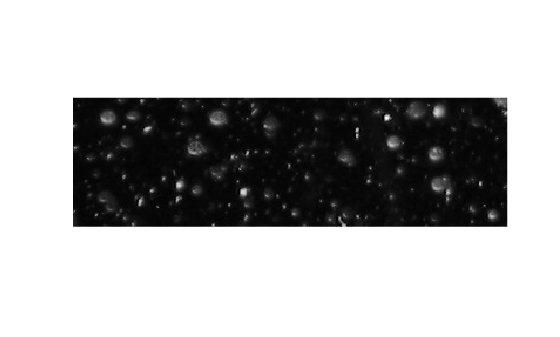

눈송이의 회색조 영상을 작업 공간으로 읽어 들인 후 이를 표시합니다.
I = imread("snowflakes.png");
imshow(I,InitialMagnification=200)
영상에서 국부 최댓값을 구합니다.
regmax = imregionalmax(I);

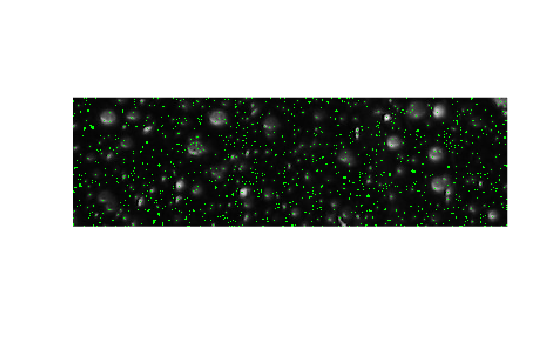

국부 최댓값 픽셀의 마스크를 원본 영상에 겹쳐지게 표시합니다. 국부 최댓값이 눈송이 부분보다는 명암 변동이 얕은 부분에 대응합니다.
overlay = imoverlay(I,regmax,"green");
imshow(overlay,InitialMagnification=200)
H-maxima 변환을 적용하여 얕은 명암 피크를 제거합니다. 필터링된 영상을 표시합니다.
h = 75; B = imhmax(I,h); imshow(B,InitialMagnification=200)

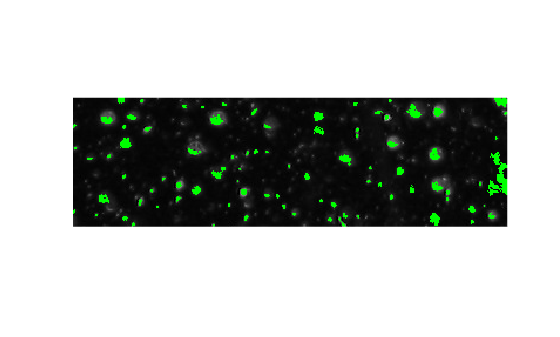

필터링된 영상의 국부 최댓값을 구합니다. 최댓값의 마스크를 원본 영상에 겹쳐지게 표시합니다.
regmaxfilt = imregionalmax(B);
overlayfilt = imoverlay(I,regmaxfilt,"green");
imshow(overlayfilt,InitialMagnification=200)
참고로, imextendedmax
함수를 사용하면 H-maxima 변환을 적용한 다음 국부 최댓값을 계산하는 작업까지 한 번에 처리할 수 있습니다.
입력 인수
I
— 입력 영상
숫자형 배열
입력 영상으로, 임의 차원의 숫자형 배열로 지정됩니다.
데이터형: single
| double
| int8
| int16
| int32
| int64
| uint8
| uint16
| uint32
| uint64
H
— H-maxima 변환
음이 아닌 스칼라
H-maxima 변환으로, 음이 아닌 스칼라로 지정됩니다.
데이터형: single
| double
| int8
| int16
| int32
| int64
| uint8
| uint16
| uint32
| uint64
conn
— 픽셀 연결성
4
| 8
| 6
| 18
| 26
| 0
과 1
로 구성된 3×3×...×3 행렬
픽셀 연결성으로, 다음 표에 있는 값 중 하나로 지정됩니다. 디폴트 연결성은 2차원 영상의 경우 8
, 3차원 영상의 경우 26
입니다.
값 | 의미 | |
---|---|---|
2차원 연결성 | ||
| 경계가 서로 닿으면 픽셀이 연결됩니다. 픽셀의 이웃은 가로 또는 세로 방향으로 인접한 픽셀입니다. |
현재 픽셀은 회색으로 표시됩니다. |
| 경계 또는 코너가 서로 닿으면 픽셀이 연결됩니다. 픽셀의 이웃은 가로, 세로 또는 대각선 방향으로 인접한 픽셀입니다. |
현재 픽셀은 회색으로 표시됩니다. |
3차원 연결성 | ||
| 면이 서로 닿으면 픽셀이 연결됩니다. 픽셀의 이웃은 다음 방향으로 인접한 픽셀입니다.
|
현재 픽셀은 회색으로 표시됩니다. |
| 면 또는 경계가 서로 닿으면 픽셀이 연결됩니다. 픽셀의 이웃은 다음 방향으로 인접한 픽셀입니다.
|
현재 픽셀은 큐브의 중앙입니다. |
| 면, 경계 또는 코너가 서로 닿으면 픽셀이 연결됩니다. 픽셀의 이웃은 다음 방향으로 인접한 픽셀입니다.
|
현재 픽셀은 큐브의 중앙입니다. |
더 높은 차원의 경우, imhmax
는 디폴트 값
을 사용합니다.conndef
(ndims(I),"maximal")
0
과 1
로 구성된 3×3×...×3 행렬을 지정하여 모든 차원에 대해 더 일반적인 방식으로 연결성을 정의할 수도 있습니다. 값이 1
인 요소는 conn
의 중앙 요소를 기준으로 하여 이웃 픽셀의 위치를 정의합니다. conn
은 그 중앙 요소를 기준으로 대칭이어야 합니다. 자세한 내용은 Specifying Custom Connectivities 항목을 참조하십시오.
데이터형: single
| double
| int8
| int16
| int32
| int64
| uint8
| uint16
| uint32
| uint64
참고 문헌
[1] Soille, P. Morphological Image Analysis: Principles and Applications. Springer-Verlag, 1999, pp. 170-171.
확장 기능
C/C++ 코드 생성
MATLAB® Coder™를 사용하여 C 코드나 C++ 코드를 생성할 수 있습니다.
사용법 관련 참고 및 제한 사항:
imhmax
함수는 C 코드 생성을 지원합니다(MATLAB® Coder™가 필요함). 일반적인MATLAB Host Computer
타깃 플랫폼을 선택할 경우imhmax
함수는 미리 컴파일된 플랫폼별 공유 라이브러리를 사용하는 코드를 생성합니다. 공유 라이브러리를 사용하면 성능 최적화가 유지되지만 코드를 생성할 수 있는 타깃 플랫폼이 제한됩니다. 자세한 내용은 Types of Code Generation Support in Image Processing Toolbox 항목을 참조하십시오.코드 생성 시 선택적인 세 번째 입력 인수
conn
은 컴파일타임 상수여야 합니다.
GPU 코드 생성
GPU Coder™를 사용하여 NVIDIA® GPU용 CUDA® 코드를 생성할 수 있습니다.
사용법 관련 참고 및 제한 사항:
코드 생성 시 선택적인 세 번째 입력 인수
conn
은 컴파일타임 상수여야 합니다.
