addoutputspec

동작점 사양에 출력 사양 추가

페이지 내 모두 축소

구문

newOpspec = addoutputspec(opspec,block,port)

설명

newOpspec = addoutputspec(opspec,block,port)는 Simulink® 모델의 출력 사양을 기존 동작점 사양 또는 동작점 사양으로 구성된 배열에 추가합니다. 출력 사양이 블록 block의 지정된 출력 포트 port에서 발생하는 신호에 대해 추가됩니다.

addoutputspec 명령은 지정된 포트 너비를 찾기 위해 모델을 다시 컴파일합니다.

예제

예제

모두 축소

스크립트 열기

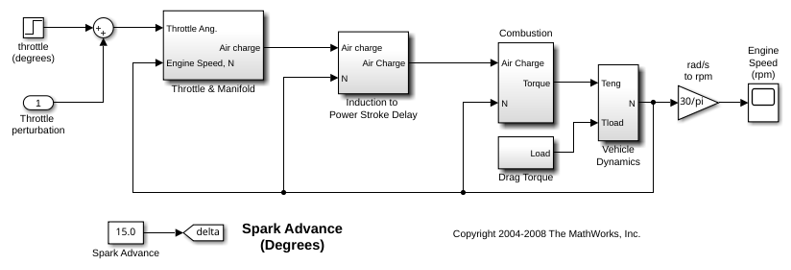

Simulink 모델을 엽니다.

sys = 'scdspeed';
open_system(sys)

모델에 대한 디폴트 동작점 사양 객체를 만듭니다.

opspec = operspec(sys)

opspec =


 Operating point specification for the Model scdspeed.
 (Time-Varying Components Evaluated at time t=0)

States:
----------
     x         Known    SteadyState     Min         Max        dxMin       dxMax
___________ ___________ ___________ ___________ ___________ ___________ ___________

(1.) scdspeed/Throttle & Manifold/Intake Manifold/p0 = 0.543 bar
   0.543       false       true        -Inf         Inf        -Inf         Inf
(2.) scdspeed/Vehicle Dynamics/w = T//J w0 = 209 rad//s
  209.48       false       true        -Inf         Inf        -Inf         Inf

Inputs:
----------
  u   Known  Min   Max
_____ _____ _____ _____

(1.) scdspeed/Throttle  perturbation
  0   false -Inf   Inf

Outputs: None
----------

이 모델에는 루트 수준의 아웃포트가 없기 때문에 디폴트 동작점 사양 객체에도 출력 사양이 없습니다.

rad/s to rpm 블록의 아웃포트에 출력 사양을 추가합니다.

newspec = addoutputspec(opspec,'scdspeed/rad//s to rpm',1);

출력 사양에 알려진 값인 2000rpm을 지정합니다.

newspec.Outputs(1).Known = 1;
newspec.Outputs(1).y = 2000;

업데이트된 동작점 사양을 확인합니다.

newspec

newspec =


 Operating point specification for the Model scdspeed.
 (Time-Varying Components Evaluated at time t=0)

States:
----------
     x         Known    SteadyState     Min         Max        dxMin       dxMax
___________ ___________ ___________ ___________ ___________ ___________ ___________

(1.) scdspeed/Throttle & Manifold/Intake Manifold/p0 = 0.543 bar
   0.543       false       true        -Inf         Inf        -Inf         Inf
(2.) scdspeed/Vehicle Dynamics/w = T//J w0 = 209 rad//s
  209.48       false       true        -Inf         Inf        -Inf         Inf

Inputs:
----------
  u   Known  Min   Max
_____ _____ _____ _____

(1.) scdspeed/Throttle  perturbation
  0   false -Inf   Inf

Outputs:
----------
        y               Known              Min               Max             Period       PeriodicTolerance
_________________ _________________ _________________ _________________ _________________ _________________

(1.) scdspeed/rad//s to rpm
      2000              true              -Inf               Inf               -1              0.0001
스크립트 열기

Simulink 모델을 엽니다.

sys = 'scdspeed';
open_system(sys)

모델에 대해 디폴트 동작점 사양 객체로 구성된 3×1 배열을 만듭니다.

opspec = operspec(sys,[3,1])

opspec =

Array of operating point specifications for the model scdspeed. To display an
 operating point specification, select an element from the array.

rad/s to rpm 블록의 아웃포트에 출력 사양을 추가합니다.

newspec = addoutputspec(opspec,'scdspeed/rad//s to rpm',1);

이 출력 사양은 opspec의 모든 동작점 사양 객체에 추가됩니다.

opspec의 각 사양마다 다른 출력 제약 조건을 지정할 수 있습니다. 예를 들어 각 사양마다 알려진 값을 서로 다르게 지정합니다.

newspec(1,1).Outputs(1).Known = 1;
newspec(1,1).Outputs(1).y = 1900;

newspec(2,1).Outputs(1).Known = 1;
newspec(2,1).Outputs(1).y = 2000;

newspec(3,1).Outputs(1).Known = 1;
newspec(3,1).Outputs(1).y = 2100;

입력 인수

모두 축소

Simulink 모델의 동작점 사양으로, 다음 중 하나로 지정됩니다.

  • OperatingSpec 객체 — 단일 OperatingSpec 객체에 출력 사양을 추가합니다.

  • OperatingSpec 객체로 구성된 배열 — 배열 내 모든 OperatingSpec 객체에 동일한 출력 사양을 추가합니다. 모든 사양 객체가 동일한 Model 속성을 가져야 합니다.

모델에 대한 OperatingSpec 객체는 operspec 함수를 사용하여 만듭니다.

출력 사양을 추가할 Simulink 블록으로, 블록 경로를 포함하는 문자형 벡터 또는 string형으로 지정됩니다. 이 block은 opspec.Model에 지정된 Simulink 모델에 있어야 합니다.

출력 사양을 추가할 출력 포트로, 범위 [1,N]에 있는 양의 정수로 지정됩니다. 여기서 N은 지정된 block의 출력 포트 개수입니다.

출력 인수

모두 축소

업데이트된 동작점 사양으로, OperatingSpec 객체로 반환되거나 opspec과 같은 차원을 가진 OperatingSpec 객체로 구성된 배열로 반환됩니다. newOpspec은 Outputs 배열에 새 출력 사양을 포함한다는 점을 제외하면 opspec과 동일합니다.

점 표기법을 사용하여 새 출력 사양에 대한 제약 조건과 사양을 수정할 수 있습니다.

대체 기능

정상 상태 관리자

모델을 트리밍할 때 정상 상태 관리자를 사용해 출력 사양을 대화형 방식으로 추가할 수 있습니다. 자세한 내용은 Compute Operating Points from Specifications Using Steady State Manager 항목을 참조하십시오.

Simulink 모델

Simulink 모델에서 직접 출력 사양을 추가할 수 있습니다. 이렇게 하려면 사양을 추가하려는 신호를 마우스 오른쪽 버튼으로 클릭하고, 선형화 관리자 앱 섹션 에서 트리밍 출력 제약 조건을 선택합니다.

버전 내역

R2006a 이전에 개발됨
