plan
설명
는 시작 상태에서 목표 상태까지의 path
= plan(planner
,startState
,goalState
)path
를 반환합니다.
[
는 경로 계획의 해 정보를 포함하는 path
,solutionInfo
] = plan(planner
,startState
,goalState
)solutionInfo
도 반환합니다.
예제
두 상태 간의 경로 계획하기
상태공간을 생성합니다.
ss = stateSpaceSE2;
생성된 상태공간을 사용하여 occupancyMap
기반 상태 유효성 검사기를 생성합니다.
sv = validatorOccupancyMap(ss);
예제 맵에서 점유 맵을 만들고 맵 해상도를 10셀/미터로 설정합니다.
load exampleMaps
map = occupancyMap(simpleMap,10);
sv.Map = map;
유효성 검사기의 유효성 검사 거리를 설정합니다.
sv.ValidationDistance = 0.01;
상태공간 경계가 맵 제한과 동일하도록 업데이트합니다.
ss.StateBounds = [map.XWorldLimits;map.YWorldLimits;[-pi pi]];
경로 플래너를 생성하고 최대 연결 거리를 늘립니다.
planner = plannerRRT(ss,sv,MaxConnectionDistance=0.3);
출발 상태와 목표 상태를 설정합니다.
start = [0.5 0.5 0]; goal = [2.5 0.2 0];
디폴트 설정으로 경로를 계획합니다.
rng(100,'twister'); % for repeatable result [pthObj,solnInfo] = plan(planner,start,goal);

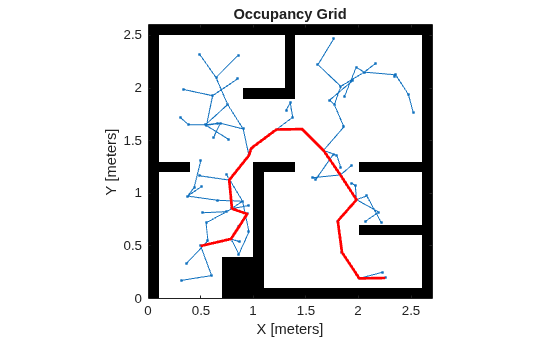

결과를 시각화합니다.
show(map) hold on % Tree expansion plot(solnInfo.TreeData(:,1),solnInfo.TreeData(:,2),'.-') % Draw path plot(pthObj.States(:,1),pthObj.States(:,2),'r-','LineWidth',2)
RRT 플래너를 사용하여 3차원 점유 맵을 통과하는 경로 계획하기
도시 블록의 3D 점유 맵을 작업 공간으로 불러옵니다. 장애물이 없는 셀로 간주할 임계값을 지정합니다.
mapData = load("dMapCityBlock.mat");
omap = mapData.omap;
omap.FreeThreshold = 0.5;
장애물 주변에서 안전하게 작동할 수 있도록 점유 맵을 확장하여 완충 지대를 추가합니다.
inflate(omap,1)
상태 변수의 범위가 지정된 SE(3) state space 객체를 생성합니다.
ss = stateSpaceSE3([0 220;0 220;0 100;inf inf;inf inf;inf inf;inf inf]);
생성된 상태공간을 사용하여 3차원 점유 맵 상태 유효성 검사기를 생성합니다. 점유 맵을 state validator 객체에 할당합니다. 샘플링 거리 간격을 지정합니다.
sv = validatorOccupancyMap3D(ss, ... Map = omap, ... ValidationDistance = 0.1);
최대 연결 거리를 늘리고 최대 반복 횟수를 줄인 RRT 경로 플래너를 생성합니다. 목표까지의 유클리드 거리가 임계값 1미터 미만인 경우에 경로가 목표에 도달했다고 결정하는 사용자 지정 목표 함수를 지정합니다.
planner = plannerRRT(ss,sv, ... MaxConnectionDistance = 50, ... MaxIterations = 1000, ... GoalReachedFcn = @(~,s,g)(norm(s(1:3)-g(1:3))<1), ... GoalBias = 0.1);
출발 자세와 목표 자세를 지정합니다.
start = [40 180 25 0.7 0.2 0 0.1]; goal = [150 33 35 0.3 0 0.1 0.6];
반복 가능한 결과를 위해 난수 생성기를 구성합니다.
rng(1,"twister");
경로를 계획합니다.
[pthObj,solnInfo] = plan(planner,start,goal);

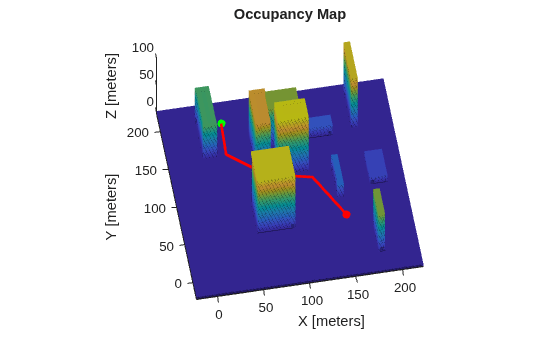

계획된 경로를 시각화합니다.
show(omap) axis equal view([-10 55]) hold on % Start state scatter3(start(1,1),start(1,2),start(1,3),"g","filled") % Goal state scatter3(goal(1,1),goal(1,2),goal(1,3),"r","filled") % Path plot3(pthObj.States(:,1),pthObj.States(:,2),pthObj.States(:,3), ... "r-",LineWidth=2)
입력 인수
planner
— 경로 플래너
plannerRRT
객체 | plannerRRTStar
객체
경로 플래너로, plannerRRT
객체 또는 plannerRRTStar
객체로 지정됩니다.
startState
— 경로의 시작 상태
요소를 N개 가진 실수 값 벡터
경로의 시작 상태로, 요소를 N개 가진 실수 값 벡터로 지정됩니다. 여기서 N은 상태공간의 차원입니다.
예: [1 1 pi/6]
예: [40 180 25 0.7 0.2 0 0.1]
데이터형: single
| double
goalState
— 경로의 목표 상태
요소를 N개 가진 실수 값 벡터
경로의 목표 상태로, 요소를 N개 가진 실수 값 벡터로 지정됩니다. 여기서 N은 상태공간의 차원입니다.
예: [2 2 pi/3]
예: [150 33 35 0.3 0 0.1 0.6]
데이터형: single
| double
출력 인수
path
— 계획된 경로 정보를 보유하는 객체
navPath
객체
계획된 경로 정보를 보유하는 객체로, navPath
객체로 반환됩니다.
solutionInfo
— 해 정보
구조체
해 정보로, 구조체로 반환됩니다. 각 구조체의 필드는 다음과 같습니다.
solutionInfo
필드
필드 | 설명 |
---|---|
IsPathFound | 경로를 찾았는지 여부를 나타냅니다. 경로를 찾은 경우 1 로 반환됩니다. 찾지 못한 경우 0 을 반환합니다. |
ExitFlag | 플래너의 종료 상태를 나타내며, 다음과 같이 반환됩니다.
|
NumNodes | 플래너가 종료될 때 탐색 트리의 노드 개수(루트 노드 제외)입니다. |
NumIterations | 실행된 "확장" 루틴 횟수입니다. |
TreeData | 탐색된 상태의 모음으로, 플래너가 종료될 때의 탐색 트리 상태를 반영합니다. NaN 값은 각 개별 에지를 구분하는 구분자로 삽입됩니다. |
PathCosts | 각 반복에서의 경로의 비용을 포함합니다. 경로가 목표에 도달하지 못한 경우 반복에 대한 값은 참고 이 필드는
|
데이터형: structure
확장 기능
C/C++ 코드 생성
MATLAB® Coder™를 사용하여 C 코드나 C++ 코드를 생성할 수 있습니다.
버전 내역
R2019b에 개발됨
