linkaxes

여러 좌표축에 대한 제한 동기화

구문

linkaxes(ax)

linkaxes(ax,dimension)

설명

linkaxes(ax)는 지정된 좌표축 벡터에 대한 제한을 동기화합니다. 제한을 동기화하면 하나의 플롯 또는 Figure에서 확대/축소하거나 패닝하고 다른 플롯 또는 Figure에서 동일한 범위의 데이터를 표시할 수 있습니다. linkaxes 함수를 처음 호출하면 함수는 지정된 모든 좌표축에 대한 현재 제한을 통합하는 새 제한을 선택합니다.

R2026a 이전: linkaxes 함수를 호출하면 이전 함수 호출을 통해 만들어진 모든 연결이 취소됩니다. 예를 들어, linkaxes([ax1 ax2])를 호출한 다음 linkaxes([ax2 ax3])을 호출하면 두 번째 호출이 ax1과 ax2 사이의 연결을 취소합니다.

linkaxes(ax,dimension)은 지정된 축 차원에 대한 좌표축 제한을 동기화합니다. 예를 들어 linkaxes(ax,"x")는 x축에 대해서만 제한을 동기화합니다.

예제

축 제한을 동기화하고 변경하기

tiledlayout 함수와 nexttile 함수를 사용하여 플롯을 타일 형식 배열로 표시합니다.

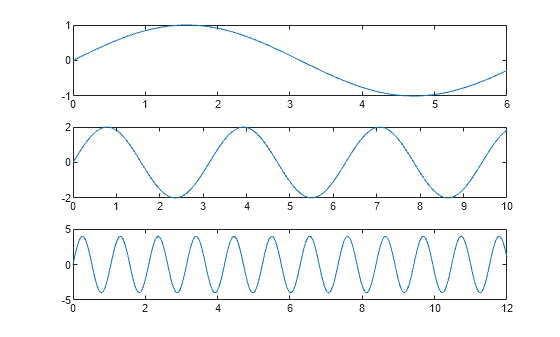

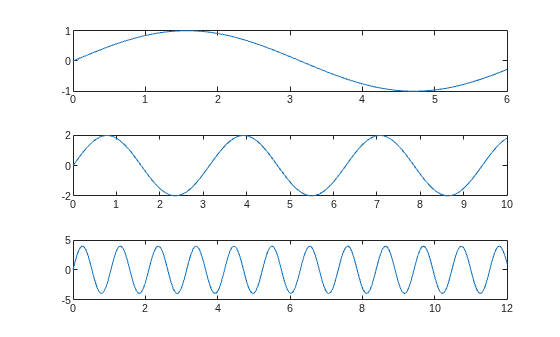

tiledlayout 함수를 사용하여 3×1 타일 형식 차트 레이아웃을 만듭니다. nexttile 함수를 사용하여 axes 객체 ax1, ax2, ax3을 만들고 각 axes 객체에 플로팅합니다.

tiledlayout(3,1)

% First plot
ax1 = nexttile;
x1 = linspace(0,6);
y1 = sin(x1);
plot(x1,y1)

% Second plot
ax2 = nexttile;
x2 = linspace(0,10);
y2 = 2*sin(2*x2);
plot(x2,y2)

% Third plot
ax3 = nexttile;
x3 = linspace(0,12,200);
y3 = 4*sin(6*x3);
plot(x3,y3)

3개 플롯의 좌표축 제한을 동기화합니다. 참고로, 새 좌표축 제한은 이전의 제한을 통합합니다.

linkaxes([ax1 ax2 ax3])

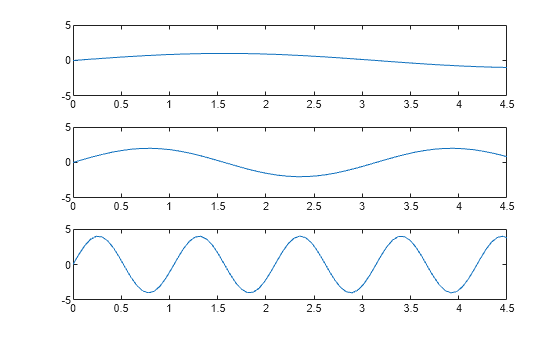

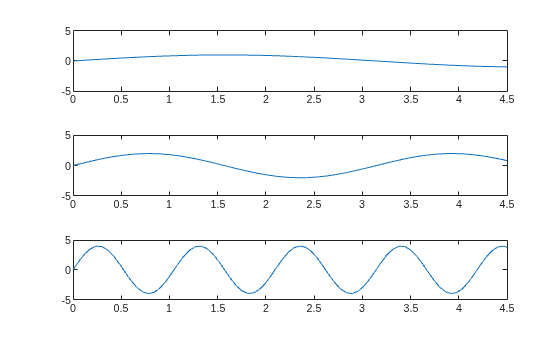

첫 번째 플롯의 x축 제한을 설정합니다. 모든 x축은 연결되어 있으므로, 두 번째 플롯과 세 번째 플롯의 x축 제한도 바뀝니다.

ax1.XLim = [0 4.5];

플롯 중 하나를 패닝하거나 확대하면 다른 두 개의 플롯에도 동일한 데이터 범위가 표시됩니다.

연결을 제거하려면 linkaxes([ax1 ax2 ax3],"off")를 사용하십시오.

지정된 차원의 축 제한을 동기화하고 변경하기

linkaxes 함수를 사용하여 여러 axes 객체의 x축 제한을 동기화하고 수정합니다.

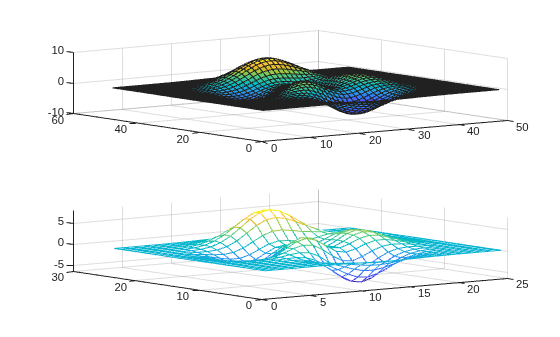

tiledlayout 함수와 nexttile 함수를 사용하여 플롯을 타일 형식 배열로 표시합니다. tiledlayout 함수를 사용하여 2×1 타일 형식 차트 레이아웃을 만듭니다. nexttile 함수를 사용하여 axes 객체 ax1과 ax2를 만들고 각 axes 객체에 플로팅합니다.

t = tiledlayout(2,1);

% First plot
ax1 = nexttile;
p1 = peaks;
surf(ax1,p1)
view(3)

% Second plot
ax2 = nexttile;
p2 = peaks(25);
mesh(ax2,p2)

axes 객체 두 개의 x축 제한을 동기화합니다. 모든 데이터가 포함되도록 새로 연결된 axes 객체의 x축 제한이 업데이트됩니다.

linkaxes([ax1 ax2],"x")

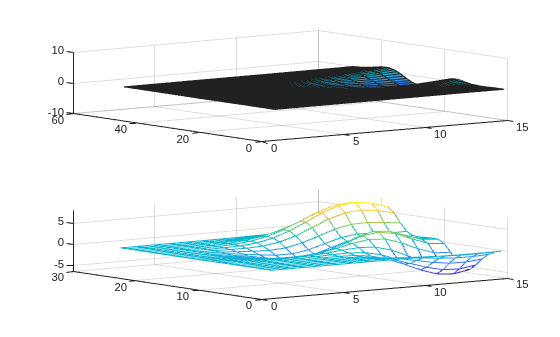

연결된 모든 axes 객체 중 하나의 x축 제한을 설정하여 모든 axes객체의 x축 제한을 업데이트합니다.

ax1.XLim = [0 15];
ax2.XLim

ans = 1×2

     0    15

동기화를 해제하여 연결을 제거합니다.

linkaxes([ax1 ax2],"off")

서로 다른 표준 시간대의 datetime형 플롯 동기화하기

서로 다른 표준 시간대의 datetime형 값으로 구성된 두 개 플롯을 비교할 경우 두 플롯이 모두 동일한 표준 시간대를 반영하도록 눈금자 중 하나의 ReferenceDate 속성을 설정합니다.

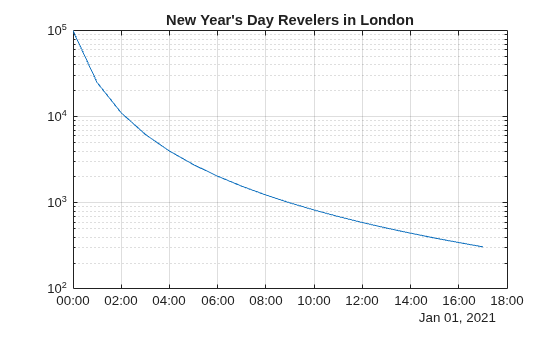

2021년 1월 1일 런던과 뉴욕에서 새해 첫날을 즐기는 사람들의 수를 비교하는 두 플롯을 타일 형식 배열로 만듭니다. 먼저 첫 번째 타일에서 런던 데이터를 플로팅합니다. 기본적으로, 플롯은 데이터의 표준 시간대를 사용합니다.

London = datetime(2021,1,1,0:17,0,0,"TimeZone","Europe/London");
y = (1./(1:18).^2) * 100000;
ax1 = nexttile;
semilogy(ax1,London,y)
grid on
title("New Year's Day Revelers in London")

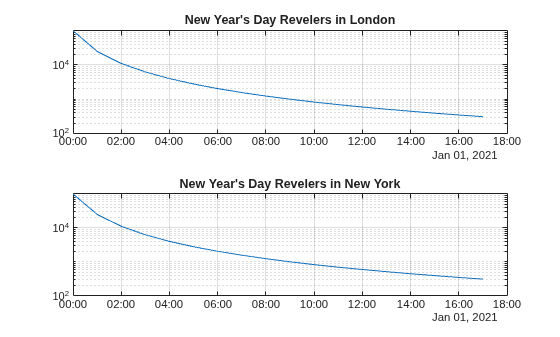

뉴욕 데이터를 플로팅합니다. 이 두 번째 플롯은 뉴욕의 표준 시간대를 기준으로 하므로, 눈으로 봐서는 동일한 시점에 두 위치에 있는 사람들의 수를 쉽게 비교할 수 없습니다.

NY = datetime(2021,1,1,0:17,0,0,"TimeZone","America/New_York");
ax2 = nexttile;
semilogy(ax2,NY,y)
grid on
title("New Year's Day Revelers in New York")

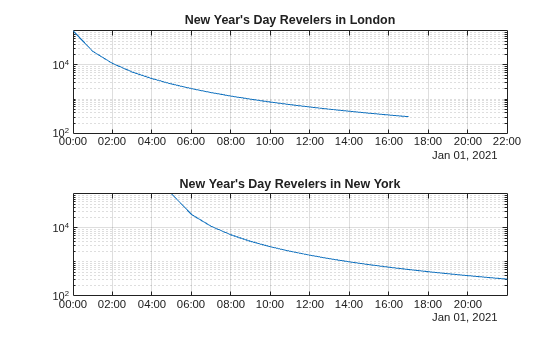

x축의 기준 날짜를 "Europe/London" 표준 시간대의 datetime형 값으로 설정하여 뉴욕 플롯에 대한 표준 시간대를 변경합니다. 그런 다음 두 좌표축을 연결합니다. 그 결과, 두 플롯 모두 동일한 표준 시간대를 반영하게 됩니다.

ax2.XAxis.ReferenceDate = datetime(2022,1,1,"TimeZone","Europe/London");
linkaxes([ax1,ax2],"x")

입력 인수

ax — 대상 좌표축

Axes 객체의 벡터

대상 좌표축으로, Axes 객체로 구성된 벡터로 지정됩니다.

임의 개수의 Axes 객체를 연결할 수 있습니다. 예를 들어 linkaxes([ax1 ax2 ax3])은 ax1, ax2, ax3을 연결합니다.

dimension — 동기화할 축 제한

"xyz" (디폴트 값) | "x" | "y" | "z" | "xy" | "xz" | "yz" | "off"

동기화할 제한으로, 다음 값 중 하나로 지정됩니다.

• "xyz" — x축 제한, y축 제한, z축 제한을 동기화합니다.

• "x" — x축 제한만 동기화합니다.

• "y" — y축 제한만 동기화합니다.

• "z" — z축 제한만 동기화합니다.

• "xy" — x축 제한과 y축 제한만 동기화합니다.

• "xz" — x축 제한과 z축 제한만 동기화합니다.

• "yz" — y축 제한과 z축 제한만 동기화합니다.

• "off" — ax의 Axes 객체 간 모든 동기화를 해제합니다.

버전 내역

R2006a 이전에 개발됨

R2026a: 링크는 여러 번의 호출에 걸쳐 유지됨

linkaxes 함수 호출은 이전 함수 호출로 설정된 연결을 유지합니다. 이전에는 linkaxes 함수 호출 시 이전 함수 호출로 설정된 연결이 취소됐습니다.

예를 들어, ax1과 ax2의 x축을 연결한 다음 ax1과 ax3의 y축을 연결합니다.

linkaxes([ax1 ax2],"x")
linkaxes([ax1 ax3],"y")

R2026a부터는 두 번째 함수 호출에서도 ax1과 ax2의 x축 간 연결이 유지됩니다. 이전 릴리스에서는 두 번째 함수 호출 시 ax1과 ax2의 x축 간 연결이 취소됐습니다.

이전 동작을 유지하기 위해 새 연결을 만들기 전에 기존 연결을 명시적으로 취소할 수 있습니다. 예를 들어, ax1 또는 ax2와 관련된 모든 연결을 해제하려면 linkaxes([ax1 ax2],"off")를 호출합니다.

R2022a: 3차원 카테시안 좌표축 연결

linkaxes는 이제 3차원 카테시안 좌표축을 지원합니다. x축 제한, y축 제한, z축 제한은 이제 기본적으로 동기화됩니다. dimension 입력 인수를 사용하여 동기화할 3차원 축 제한을 지정할 수 있습니다.

이전에는 linkaxes가 2차원 카테시안 좌표축만 지원하고 기본적으로 x축 제한과 y축 제한을 동기화했습니다.

참고 항목

linkprop | linkdata | tiledlayout | nexttile
