feather
x축에서 시작하는 화살표
설명
feather(는 Z)Z로 지정된 복소수 값을 사용하여 화살표를 플로팅합니다. 실수부는 x 성분을 나타내고 허수부는 y 성분을 나타냅니다. 이 구문은 feather(real(Z),imag(Z))와 동일합니다.
feather(___,는 하나 이상의 이름-값 인수를 사용하여 플롯의 속성을 설정합니다. 예를 들어, 화살표의 색과 두께를 지정할 수 있습니다. 속성 목록은 Line 속성 항목을 참조하십시오. (R2024b 이후)Name=Value)
f = feather(___)는 요소를 length(U)+1개 가진, Line 객체로 구성된 벡터를 반환합니다. 처음 length(U)개 요소는 개별 화살표를 나타내고, 마지막 요소는 x축을 따르는 가로선을 나타냅니다. 플롯을 생성한 후에 플롯의 모양을 제어하려면 이러한 Line 객체를 사용하십시오.
예제
각 화살표의 성분을 카테시안 값으로 지정하여 페더(feather) 플롯을 만듭니다. n번째 화살표는 x축상의 n에서 시작합니다.
t = -pi/2:pi/8:pi/2; u = 10*sin(t); v = 10*cos(t); feather(u,v)

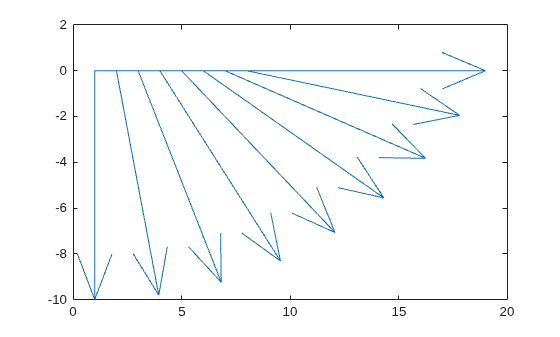

극좌표를 먼저 카테시안 좌표로 변환하여 페더 플롯을 만듭니다.
이렇게 하려면 극좌표로 구성된 벡터를 만드십시오. pol2cart 함수를 사용하여 극좌표를 카테시안 좌표로 변환합니다. 그런 다음 플롯을 만듭니다.
th = -pi/2:pi/16:0; r = 10*ones(size(th)); [u,v] = pol2cart(th,r); feather(u,v)

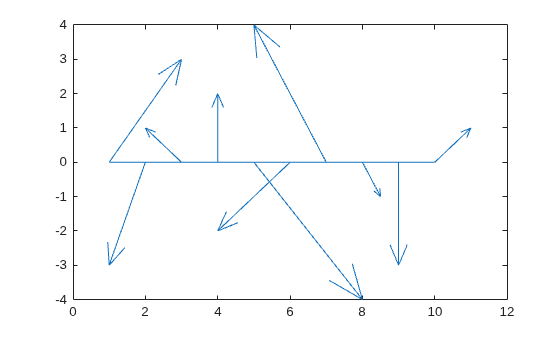

복소수 값으로 구성된 벡터를 만듭니다. 그런 다음 페더 플롯을 사용하여 벡터를 표시합니다. 실수부는 각 화살표의 x 성분을 결정하고 허수부는 y 성분을 결정합니다.
Z = [2+3i -1-3i -1+i 2i 3-4i -2-2i -2+4i 0.5-i -3i 1+i]; feather(Z)

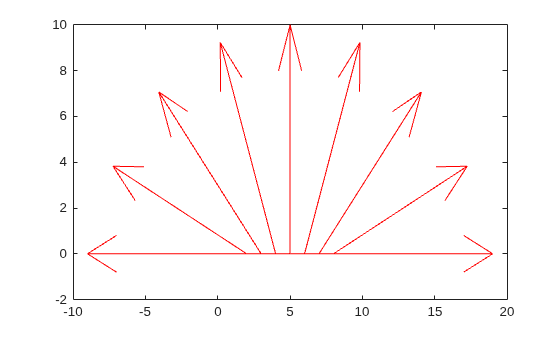

빨간색 화살표를 사용하여 페더 플롯을 만듭니다.
t = -pi/2:pi/8:pi/2;
u = 10*sin(t);
v = 10*cos(t);
feather(u,v,'r')

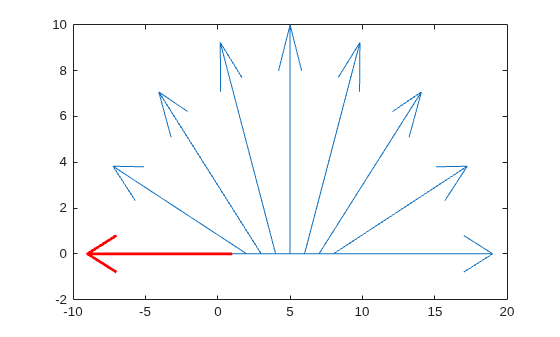

화살표 하나를 변수에 할당하고 속성을 설정하여 화살표의 선 너비와 색을 지정합니다. 이렇게 하려면 먼저 페더 플롯을 만들고 Line 객체로 구성된 배열을 반환합니다.
t = -pi/2:pi/8:pi/2; u = 10*sin(t); v = 10*cos(t); f = feather(u,v);
첫 번째 화살표를 변수에 할당합니다. 첫 번째 화살표는 u와 v의 첫 번째 요소에 대응합니다. 그런 다음 선 너비와 색을 변경합니다.
f1 = f(1);
f1.Color = 'r';
f1.LineWidth = 2;

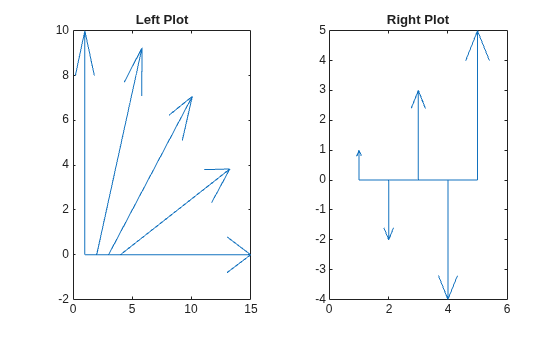

R2019b부터는 tiledlayout 함수와 nexttile 함수를 사용하여 플롯을 타일 형식 배열로 표시할 수 있습니다. tiledlayout 함수를 호출하여 1×2 타일 형식 차트 레이아웃을 만듭니다. nexttile 함수를 호출하여 axes 객체를 만들고 ax1로 반환합니다. ax1을 feather 함수에 전달하여 왼쪽 플롯을 만듭니다. 좌표축을 title 함수에 전달하여 플롯에 제목을 추가합니다. 이 과정을 반복하여 오른쪽 플롯을 만듭니다.
tiledlayout(1,2) % Left plot ax1 = nexttile; t = 0:pi/8:pi/2; u1 = 10*sin(t); v1 = 10*cos(t); feather(ax1,u1,v1) title(ax1,'Left Plot') % Right plot ax2 = nexttile; u2 = zeros(5,1); v2 = [1 -2 3 -4 5]; feather(ax2,u2,v2) title(ax2,'Right Plot')
입력 인수
복소수 값으로, 스칼라, 벡터 또는 행렬로 지정됩니다. Z의 실수부는 화살표의 x 성분을 나타내고 허수부는 y 성분을 나타냅니다.
선 스타일, 마커, 색으로, 기호를 포함하는 string형 스칼라 또는 문자형 벡터로 지정됩니다. 기호는 어떤 순서로 지정해도 좋습니다. 세 가지 특성(선 스타일, 마커, 색)을 모두 지정할 필요는 없습니다. 예를 들어 선 스타일을 생략하고 마커를 지정하면 플롯은 마커만 표시하고 선은 표시하지 않습니다.
예: "--or"은 원 마커로 표시된 빨간색 파선입니다.
| 선 스타일 | 설명 | 결과 선 |
|---|---|---|
"-" | 실선 |
|
"--" | 파선 |
|
":" | 점선 |
|
"-." | 일점 쇄선 |
|
| 마커 | 설명 | 결과로 생성되는 마커 |
|---|---|---|
"o" | 원 |
|
"+" | 플러스 기호 |
|
"*" | 별표 |
|
"." | 점 |
|
"x" | 십자 |
|
"_" | 가로선 |
|
"|" | 세로선 |
|
"square" | 정사각형 |
|
"diamond" | 다이아몬드 |
|
"^" | 위쪽 방향 삼각형 |
|
"v" | 아래쪽 방향 삼각형 |
|
">" | 오른쪽 방향 삼각형 |
|
"<" | 왼쪽 방향 삼각형 |
|
"pentagram" | 펜타그램 |
|
"hexagram" | 헥사그램 |
|
| 색 이름 | 짧은 이름 | RGB 3색 | 모양 |
|---|---|---|---|
"red" | "r" | [1 0 0] |
|
"green" | "g" | [0 1 0] |
|
"blue" | "b" | [0 0 1] |
|
"cyan" | "c" | [0 1 1] |
|
"magenta" | "m" | [1 0 1] |
|
"yellow" | "y" | [1 1 0] |
|
"black" | "k" | [0 0 0] |
|
"white" | "w" | [1 1 1] |
|
대상 좌표축으로, Axes 객체로 지정됩니다.
이름-값 인수
선택적 인수 쌍을 Name1=Value1,...,NameN=ValueN으로 지정합니다. 여기서 Name은 인수 이름이고 Value는 대응값입니다. 이름-값 인수는 다른 인수 뒤에 와야 하지만, 인수 쌍의 순서는 상관없습니다.
예: feather([1 2 3 4],[5 6 7 8],LineWidth=2)는 2점 선 두께로 화살표를 플로팅합니다.
참고
여기에 나와 있는 속성은 일부에 불과합니다. 전체 목록을 보려면 Line 속성 항목을 참조하십시오.
선 색으로, RGB 3색, 16진수 색 코드, 색 이름 또는 짧은 이름으로 지정됩니다. 디폴트 값인 [0 0 0]은 검은색에 해당합니다.
사용자 지정 색의 경우에는 RGB 3색 또는 16진수 색 코드를 지정하십시오.
RGB 3색은 요소를 3개 가진 행 벡터로, 각 요소는 색을 구성하는 빨간색, 녹색, 파란색의 농도를 지정합니다. 농도의 범위는
[0,1]이어야 합니다(예:[0.4 0.6 0.7]).16진수 색 코드는 string형 스칼라 또는 문자형 벡터로, 해시 기호(
#)로 시작하고 그 뒤에 3자리 또는 6자리의 16진수 숫자(0에서F사이일 수 있음)가 옵니다. 이 값은 대/소문자를 구분하지 않습니다. 따라서 색 코드"#FF8800","#ff8800","#F80"및"#f80"은 모두 동일합니다.
몇몇의 흔한 색은 이름으로 지정할 수도 있습니다. 다음 표에는 명명된 색 옵션과 그에 해당하는 RGB 3색 및 16진수 색 코드가 나와 있습니다.
| 색 이름 | 짧은 이름 | RGB 3색 | 16진수 색 코드 | 모양 |
|---|---|---|---|---|
"red" | "r" | [1 0 0] | "#FF0000" |
|
"green" | "g" | [0 1 0] | "#00FF00" |
|
"blue" | "b" | [0 0 1] | "#0000FF" |
|
"cyan" | "c" | [0 1 1] | "#00FFFF" |
|
"magenta" | "m" | [1 0 1] | "#FF00FF" |
|
"yellow" | "y" | [1 1 0] | "#FFFF00" |
|
"black" | "k" | [0 0 0] | "#000000" |
|
"white" | "w" | [1 1 1] | "#FFFFFF" |
|
"none" | 해당 없음 | 해당 없음 | 해당 없음 | 색 없음 |
다음 표에는 라이트 테마와 다크 테마에서 플롯의 디폴트 색 팔레트가 나열되어 있습니다.
| 팔레트 | 팔레트 색 |
|---|---|
R2025a 이전: 대부분의 플롯은 기본적으로 이 색을 사용합니다. |
|
|
|
orderedcolors 함수와 rgb2hex 함수를 사용하여 이러한 팔레트의 RGB 3색과 16진수 색 코드를 가져올 수 있습니다. 예를 들어, "gem" 팔레트의 RGB 3색을 가져와서 16진수 색 코드로 변환해 보겠습니다.
RGB = orderedcolors("gem");
H = rgb2hex(RGB);R2023b 이전: RGB = get(groot,"FactoryAxesColorOrder")를 사용하여 RGB 3색을 가져옵니다.
R2024a 이전: H = compose("#%02X%02X%02X",round(RGB*255))를 사용하여 16진수 색 코드를 가져옵니다.
예: "blue"
예: [0 0 1]
예: "#0000FF"
선 스타일로, 다음 표에 나열된 옵션 중 하나로 지정됩니다.
| 선 스타일 | 설명 | 결과 선 |
|---|---|---|
"-" | 실선 |
|
"--" | 파선 |
|
":" | 점선 |
|
"-." | 일점 쇄선 |
|
"none" | 선 없음 | 선 없음 |
