ntsc2rgb

NTSC 값을 RGB 컬러스페이스로 변환

구문

RGB = ntsc2rgb(YIQ)

설명

RGB = ntsc2rgb(YIQ)는 NTSC 영상의 광도(Y) 및 색차(I 및 Q) 값을 RGB 영상의 빨간색, 녹색, 파란색 값으로 변환합니다.

예제

영상을 YIQ에서 RGB로 변환하기

이 예제에서는 RGB 영상을 NTSC 컬러스페이스로 변환하는 방법과 그 반대로 변환하는 방법을 보여줍니다.

RGB 영상을 작업 공간으로 읽어 들입니다.

RGB = imread('board.tif');

영상을 YIQ 컬러스페이스로 변환합니다.

YIQ = rgb2ntsc(RGB);

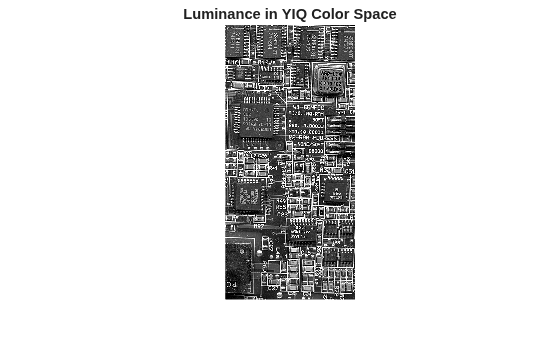

YIQ 영상의 첫 번째 색 채널로 표현된 NTSC 휘도를 표시합니다.

imshow(YIQ(:,:,1))
title('Luminance in YIQ Color Space')

YIQ 영상을 다시 RGB 컬러스페이스로 변환합니다.

RGB2 = ntsc2rgb(YIQ);

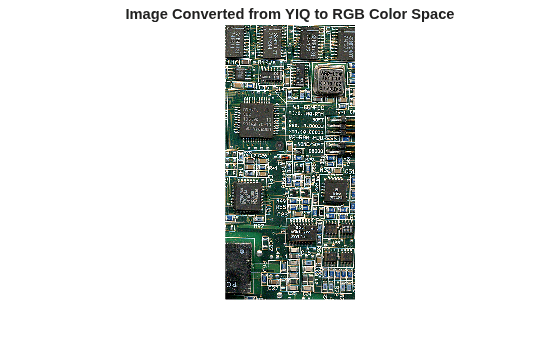

YIQ에서 RGB 컬러스페이스로 변환된 영상을 표시합니다.

figure
imshow(RGB2)
title('Image Converted from YIQ to RGB Color Space')

입력 인수

YIQ — YIQ 색 값

숫자형 배열

변환할 YIQ 색 값으로, 다음 형식 중 하나인 숫자형 배열로 지정됩니다.

• c×3 컬러맵. 각 행이 하나의 YIQ 색 값을 지정합니다. 값은 데이터형이 double이고 [0, 1] 범위 내에 있어야 합니다.

• m×n×3 영상. 값은 데이터형 single, double, uint8, uint16 또는 int16일 수 있습니다.

특성	설명
Y	광도 또는 영상의 밝기. 값은 [0, 1] 범위 내에 있으며, 여기서 0은 검은색을, 1은 흰색을 지정합니다. Y가 증가하면 색이 밝아집니다.
I	동위상으로, 영상에 있는 파란색 또는 주황색 색조의 대략적인 양입니다. I는 [-0.5959, 0.5959] 범위 내에 있으며, 여기서 음수는 파란색 색조를, 양수는 주황색 색조를 나타냅니다. I의 크기가 커지면 색의 채도가 높아집니다.
Q	직교 위상으로, 영상에 있는 녹색 또는 자주색 색조의 대략적인 양입니다. Q는 [-0.5229, 0.5229] 범위 내에 있으며, 여기서 음수는 녹색 색조를, 양수는 자주색 색조를 나타냅니다. Q의 크기가 커지면 색의 채도가 높아집니다.

데이터형: single | double | uint8 | uint16 | int16

출력 인수

RGB — 변환된 RGB 색 값

숫자형 배열

변환된 RGB 색 값으로, 입력값과 같은 크기의 숫자형 배열로 반환됩니다. 값은 [0, 1] 범위 내에 있습니다. 출력 데이터형은 double입니다. 단, 입력 데이터형이 single인 경우 출력 유형도 single입니다.

데이터형: double | single

알고리즘

ntsc2rgb는 다음을 사용하여 NTSC 성분에서 RGB 값을 계산합니다

$$\left[\begin{array}{c}R\\ G\\ B\end{array}\right]=\left[\begin{array}{ccc}1.000& 0.956& 0.621\\ 1.000& -0.272& -0.647\\ 1.000& -1.106& 1.703\end{array}\right]\left[\begin{array}{c}Y\\ I\\ Q\end{array}\right].$$

버전 내역

R2006a 이전에 개발됨

참고 항목

rgb2ntsc | hsv2rgb | lab2rgb | xyz2rgb | ycbcr2rgb
