imcontour

영상 데이터의 등고선 플롯 만들기

구문

imcontour(I)

imcontour(I,levels)

imcontour(I,V)

imcontour(x,y,___)

imcontour(___,LineSpec)

[C,h] = imcontour(___)

설명

imcontour(I)는 레벨 수와 레벨 값을 자동으로 선택하여 회색조 영상 I의 등고선 플롯을 그립니다. imcontour는 좌표축의 방향과 종횡비가 영상과 일치하도록 좌표축을 자동으로 설정합니다.

imcontour(I,levels)는 플롯에서 균일한 간격의 등고선 레벨의 개수 levels를 지정합니다.

imcontour(I,V)는 벡터 V에 지정된 데이터 값에서 등고선을 그립니다. 등고선 레벨의 수는 length(V)입니다.

imcontour(x,y,___)는 벡터 x와 y를 사용하여 영상의 x, y 좌표를 지정합니다.

imcontour(___,LineSpec)은 LineSpec으로 지정된 선 유형과 색을 사용하여 등고선을 그립니다. 마커 기호는 무시됩니다.

[C,h] = imcontour(___)는 현재 좌표축에 그려진 등고선 행렬 C와 등고선 패치 h를 반환합니다.

예제

영상 데이터의 등고선 플롯 만들기

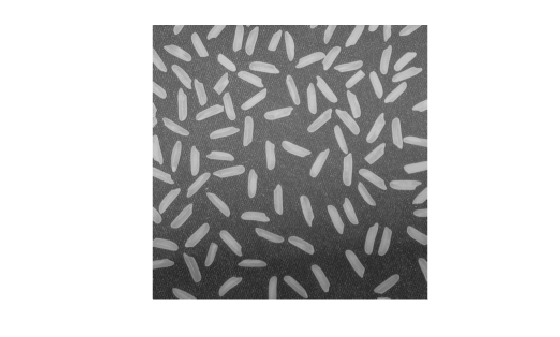

회색조 영상을 읽어 들이고 표시합니다.

I = imread("rice.png");
imshow(I)

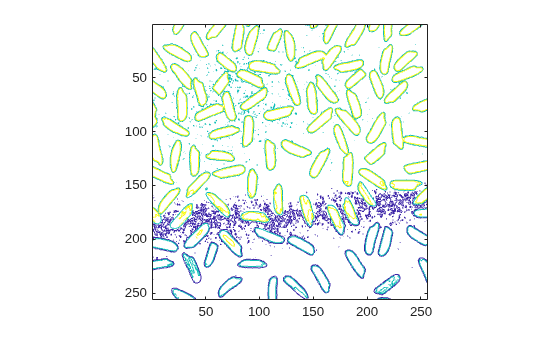

세 개의 등고선 레벨을 사용하여 영상의 등고선 플롯을 만듭니다.

imcontour(I,3);

입력 인수

I — 회색조 영상

m×n 행렬

회색조 영상으로, m×n 행렬로 지정됩니다.

데이터형: single | double | int16 | uint8 | uint16 | logical

levels — 등고선 레벨의 수

숫자형 스칼라

등고선 레벨의 수로, 숫자형 스칼라로 지정됩니다.

V — 등고선 레벨의 값

숫자형 벡터

등고선 레벨의 값으로, 2보다 크거나 같은 길이를 가진 숫자형 벡터로 지정됩니다. 레벨 v에 그려진 하나의 등고선을 계산하려면 V = [v v]를 사용하십시오.

x — 영상 x 값

요소를 2개 가진 숫자형 벡터 | 요소를 n개 가진 숫자형 벡터

영상 x 값으로, 다음 중 하나로 지정됩니다.

• [xmin xmax] 형식의, 요소를 2개 가진 숫자형 벡터 — x 방향의 영상 범위.

• 요소를 n개 가진 숫자형 벡터 — 각 열의 x 좌표.

y — 영상 y 값

요소를 2개 가진 숫자형 벡터 | 요소를 m개 가진 숫자형 벡터

영상 y 값으로, 다음 중 하나로 지정됩니다.

• [ymin ymax] 형식의, 요소를 2개 가진 숫자형 벡터 — y 방향의 영상 범위.

• 요소를 m개 가진 숫자형 벡터 — 각 행의 y 좌표.

LineSpec — 선 스타일과 색

문자형 벡터 | string형 스칼라

선 스타일과 색으로, 선 스타일 지정자나 색 지정자 또는 둘 다를 포함하는 문자형 벡터 또는 string형 스칼라로 지정됩니다.

예: "--r"은 빨간색 파선을 지정합니다.

다음 두 표에는 선 스타일과 색 옵션이 나와 있습니다.

선 스타일	설명	결과 선
"-"	실선
"--"	파선
":"	점선
"-."	일점 쇄선

색 지정자	설명	모양
r	빨간색
g	녹색
b	파란색
c	녹청색
m	자홍색
k	노란색
k	검은색
w	흰색

출력 인수

C — 등고선 행렬

숫자형 행렬

등고선 행렬로, 2개의 행을 가진 행렬로 반환됩니다. 이 행렬은 Contour 객체 h의 ContourMatrix 속성에 따라 정의됩니다.

h — 등고선 패치

Contour 객체

등고선 패치로, Contour 객체로 반환됩니다.

버전 내역

R2006a 이전에 개발됨

참고 항목

함수

• contour | clabel

속성

• Contour 속성
