demosaic
베이어 영상을 트루컬러 영상으로 변환
구문
설명
RGB = demosaic(bayer,sensorAlignment)bayer를 트루컬러 영상 RGB로 변환합니다. sensorAlignment 인수는 베이어 패턴을 지정합니다.
베이어 필터 모자이크는 일종의 컬러 필터 배열(CFA: Color Filter Array)로서, 단일 칩 디지털 카메라의 광센서 위에 컬러 필터들을 배치한 것입니다. 컬러 필터를 통해 각각의 광센서는 빨간색, 녹색 또는 파란색 데이터만 기록하게 됩니다. 베이어 패턴은 베이어 필터 모자이크를 구성하는 4개의 컬러 필터(녹색 필터 두 개, 빨간색 필터 한 개, 파란색 필터 한 개로 이루어짐)를 반복 배치한 것입니다.
베이어 패턴 영상 즉, 베이어 영상은 베이어 필터 모자이크를 사용하여 카메라에서 촬영한 것입니다. 베이어 영상에서 모자이크를 제거하면 광센서의 신호를 결합하여 단일채널 명암 영상 대신 3채널 트루컬러 영상을 만들 수 있습니다.
RGB = demosaic(bayer,sensorAlignment,BitsPerSample=bitsPerSample)bitsPerSample도 지정합니다. 데이터에 포함된 비트 수가 데이터형 (R2025a 이후)의 비트 수보다 적은 경우 이 구문을 사용하십시오.
예제

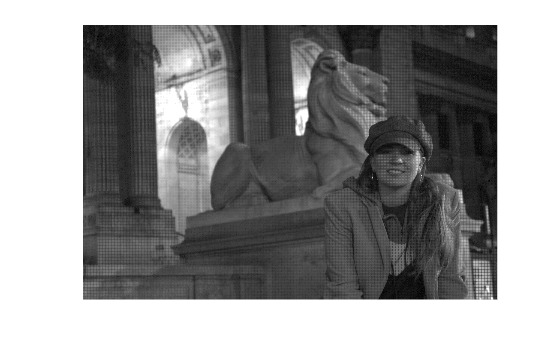

센서 정렬 'bggr'을 사용하는 카메라로 촬영된 베이어 패턴 인코딩 영상을 변환합니다.
I = imread("mandi.tif"); J = demosaic(I,"bggr"); imshow(I)

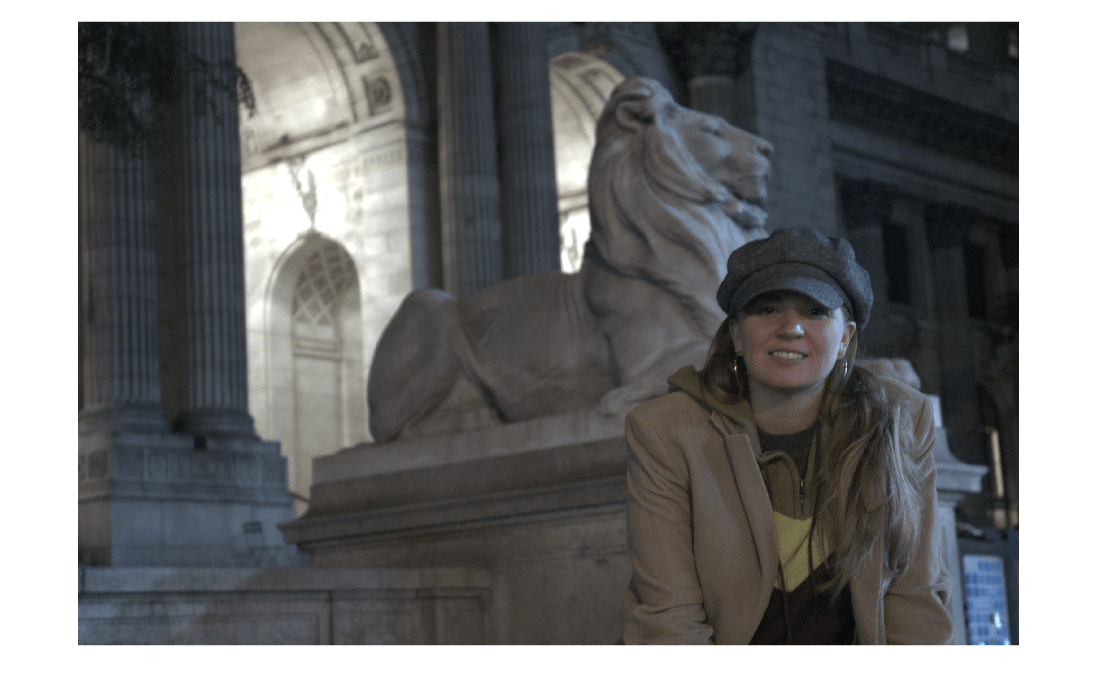

imshow(J)
RAW 파일에서 컬러 필터 배열(CFA) 영상과 메타데이터를 읽어 들입니다. 이 데이터는 12비트 센서를 사용하여 캡처되었으며, 데이터형 uint16으로 저장됩니다.
file = "colorCheckerTestImage.NEF";
cfa = rawread(file);
info = rawinfo(file);이 데이터가 12비트임을 확인하기 위해 최대 픽셀 값을 확인합니다. 최댓값이 12비트 데이터 범위(2^12-1, 즉 4095) 내에 있습니다.
maxValue = max(cfa(:))
maxValue = uint16
3366
흰색 픽셀 값에 대한 정보가 들어 있는 파일 메타데이터도 12비트 데이터와 일치합니다.
whiteValue = info.ColorInfo.WhiteLevel
whiteValue = 1×4 uint16 row vector
3827 3827 3827 3827

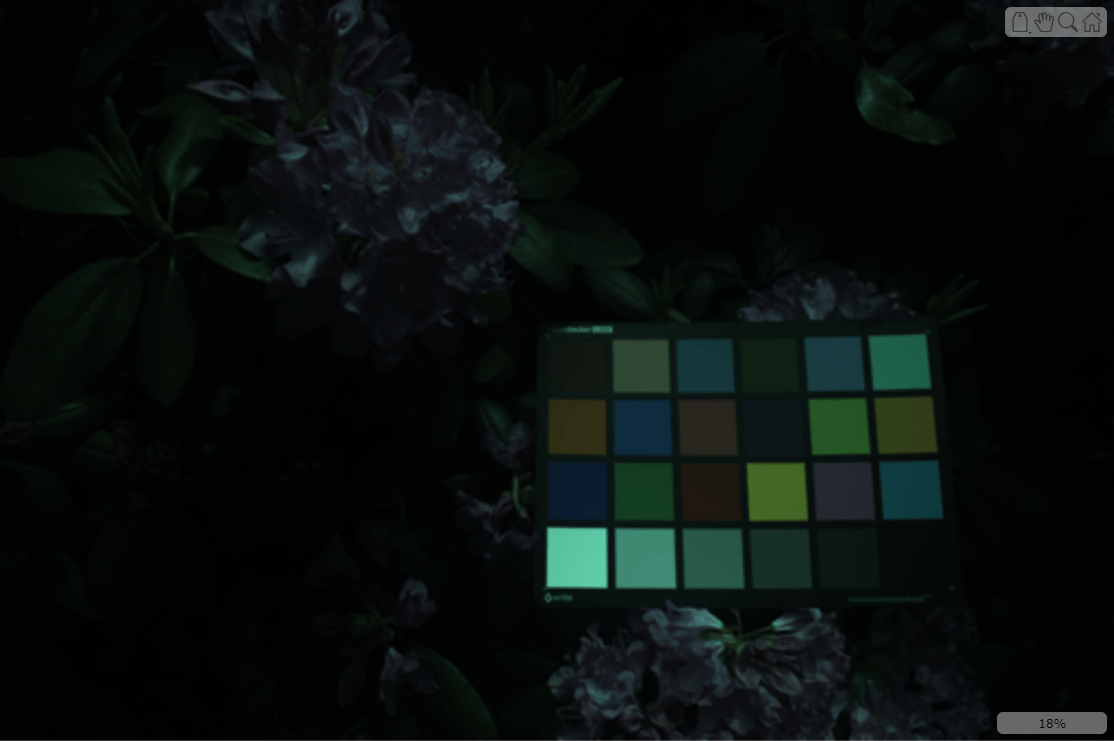

메타데이터에서 베이어 패턴을 가져옵니다. 샘플당 12비트를 사용하여 영상에서 모자이크를 제거합니다.
sensorAlignment = info.CFALayout; rgbout = demosaic(cfa,sensorAlignment,BitsPerSample=12); imageshow(rgbout,DisplayRange=[0 2^12])
입력 인수
베이어 패턴 인코딩 영상으로, M×N 숫자형 배열로 지정됩니다. bayer는 적어도 5개의 행과 5개의 열을 가져야 합니다.
데이터형: uint8 | uint16 | uint32
베이어 패턴으로, 다음 표에 있는 값 중 하나로 지정됩니다. 각 값은 영상의 왼쪽 위 코너에 있는 4개 픽셀을 설명함으로써 빨간색, 녹색 및 파란색 센서의 순서를 나타냅니다(왼쪽에서 오른쪽으로, 위에서 아래로).
| 패턴 | 2×2 센서 정렬 |
|---|---|
"gbrg" |
|
"grbg" |
|
"bggr" |
|
"rggb" |
|
데이터형: char | string
출력 인수
알고리즘
demosaic 함수는 기울기가 수정된 선형 보간을 사용하여 2차원 베이어 영상을 트루컬러 영상으로 변환합니다.
참고 문헌
[1] Malvar, H.S., L. He, and R. Cutler, High quality linear interpolation for demosaicing of Bayer-patterned color images. ICASPP, Volume 34, Issue 11, pp. 2274-2282, May 2004.
