Isothermal Liquid 라이브러리
등온 유체 네트워크는 네트워크 내 또는 주변에서 발생하는 프로세스로 인해 온도나 점도가 변하지 않지만, 높은 온도나 낮은 온도를 지원할 수 있습니다. 유체 물성은 압력의 함수입니다. 사용 가능한 블록에는 액추에이터 및 액추에이터 힘, 유동 저항, 선택적으로 사전 파라미터화가 적용된 펌프 및 펌프 컴포넌트, 그리고 개방 및 폐쇄 동역학을 갖는 다양한 밸브가 포함됩니다.
R2020a에서, Hydraulics (Isothermal) 체적 유량 기반 라이브러리를 대체하기 위해 질량 유량 기반의 Isothermal Liquid 라이브러리가 도입되었습니다. Isothermal Liquid 라이브러리는 블록 사용성이 개선되었습니다. Hydraulics (Isothermal) 블록이 포함된 모델을 Isothermal Liquid 블록을 사용하도록 변환하는 방법에 대한 자세한 내용은 유압 모델에서 Isothermal Liquid 블록을 사용하도록 업그레이드하기 항목을 참조하십시오.
도메인 라이브러리에 특정 컴포넌트가 아직 없는 경우 Simscape™ 언어를 사용하여 직접 만들 수 있습니다. 자세한 내용은 Creating Custom Components 항목을 참조하십시오.
카테고리
- 액추에이터
단방향 및 양방향 모션 제어를 위한 선형 액추에이터와 회전식 액추에이터
- 파이프 및 피팅
파이프 유동 및 유압 손실을 위한 컴포넌트
- 펌프 및 모터
기계-유압 에너지 변환을 위한 고정 변위 및 가변 변위 장치
- 탱크 및 어큐뮬레이터
가변 유체 부피를 갖는 챔버
- 유틸리티
등온 시스템 물성
- 밸브 및 오리피스
유체 유동 제어를 위한 가변 면적 컴포넌트
- 유압 모델에서 Isothermal Liquid 블록을 사용하도록 업그레이드하기
Hydraulics (Isothermal) 모델 업그레이드를 위한 리소스
관련 정보
추천 예제
Hydraulic Axial-Piston Pump with Load-Sensing and Pressure-Limiting Control
A test rig designed to investigate the interaction between an axial-piston pump and a typical control unit simultaneously performing the load-sensing and pressure-limiting functions. To increase the fidelity of the simulation, this example uses a detailed model of the pump that accounts for the interaction between the pistons, swash plate, and valve plate.
Hydraulic Actuator with Dual Counterbalance Valves
An actuator controlled by a 4-way directional valve and loaded with an overriding load, requiring the use of counterbalance valves to prevent the load from creeping when the directional valve is in the neutral position. In the neutral position, the directional valve connects ports A and B to the reservoir while blocking the pressure port P. The counterbalance valves block flow from returning to the reservoir, thus holding the actuator in place.
Front-Loader Actuation System
A simple actuation system that has a lift and tilt cylinder. Each cylinder is controlled by an open center, 6-way, 3-position directional valve. The valves are connected in series through their unloading branch such that the system pump unloads when both spool displacements are in neutral position. If either tilt or lift command applies, the unloading path closes.
세탁기 결함 분석
이 예제에서는 세탁기를 모델링하고 동작 시 결함을 발생시키는 방법을 보여줍니다. 특정 시간에 세탁기 급수에 결함이 발생하며, 이 예제에서는 다음 시나리오에 따라 시스템 응답을 모델링합니다. 전기 모터 스위치가 꺼지고 바깥쪽 통에 조금 채워진 물이 배출됨으로써 세탁기 동작이 중단됩니다.
Cylinder Design Parameter Estimation
Parameterize and test a tandem primary cylinder starting from a manufacturer datasheet. This example uses optimization to determine remaining unknown parameters, given the numerical data extracted from the datasheet. After the model is simulated, it compares the resulting push rod force - brake pressure relationship curve to the curve provided on the manufacturer datasheet. Understanding the behavior of the tandem primary cylinder is important when selecting other braking system components.

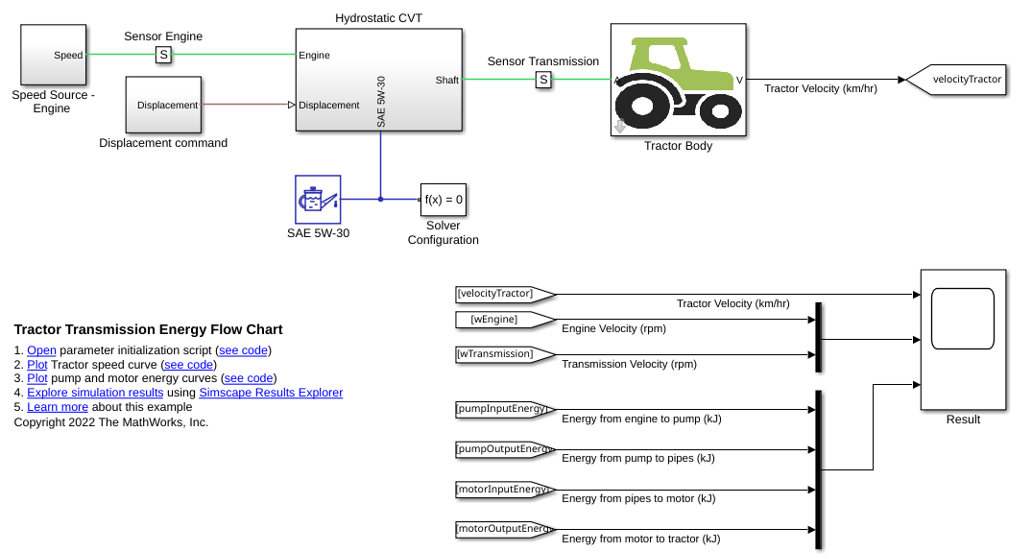

Tractor Transmission Energy Flow Chart
Model, parameterize, and test a tractor with a hydrostatic continuously variable transmission (CVT). When you run one of the plot functions, you can view plots of the tractor velocity, engine speed, transmission speed, and pump and motor energy computations.
