2상 DC-DC 컨버터 전류 제어

이 예제에서는 2상 인터리빙 양방향 DC-DC 컨버터의 전류를 제어하는 방법을 보여줍니다. 2상 컨버터는 이상적 IGBT가 있는 2개의 양방향 DC-DC 컨버터로 구성됩니다. 듀티 사이클을 조정하기 위해 Control 서브시스템은 PI 기반 제어 알고리즘을 사용합니다. 컨버터의 출력 포트에서 리플을 줄이기 위해 두 위상은 동일한 듀티비로 전환되지만 상대적 위상 변위는 180도입니다. Scopes 서브시스템은 시뮬레이션 결과를 확인할 수 있는 스코프를 포함합니다.

모델

Simscape 기록의 시뮬레이션 결과

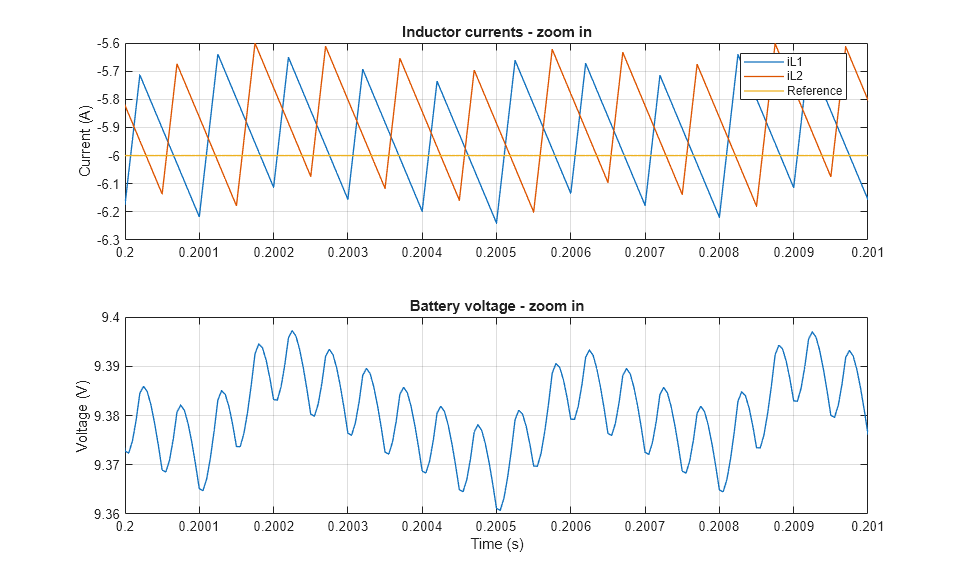

아래 플롯은 테스트에서 요청된 인덕터 전류와 그 측정값을 12V 네트워크의 배터리 전압과 함께 보여줍니다.
