양방향 DC-DC 컨버터 전류 제어

모델 열기

이 예제에서는 양방향 DC-DC 컨버터의 인덕터 전류를 제어하는 방법을 보여줍니다. 듀티 사이클을 조정하기 위해 Control 서브시스템은 PI 기반 제어 알고리즘을 사용합니다. 양방향 DC-DC 컨버터는 평균 스위치를 사용합니다. 여러 다른 수준의 충실도를 달성하기 위해 변조 파형, 평균화된 게이트 펄스 또는 게이트 펄스를 사용할 수 있습니다.

모델

Simscape 기록의 시뮬레이션 결과

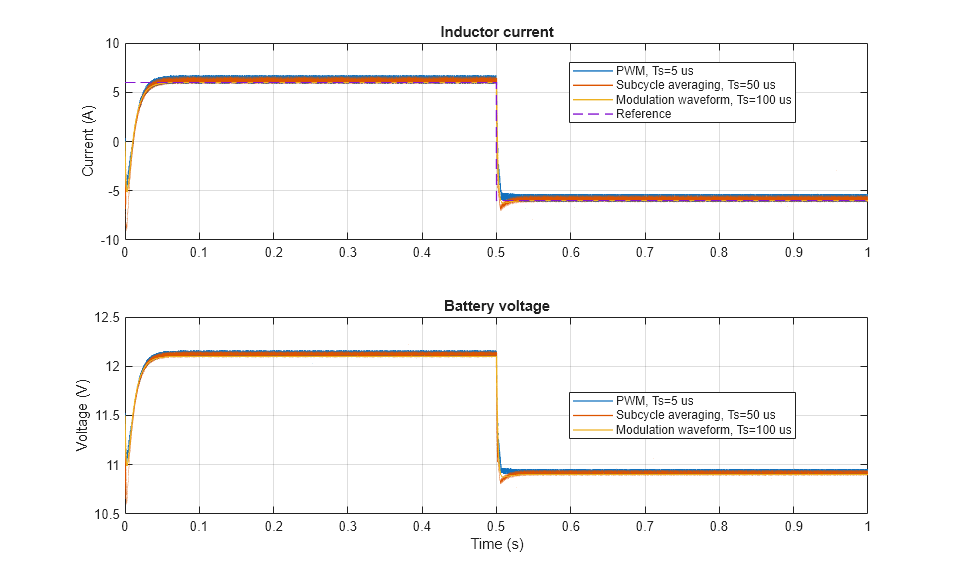

아래 플롯은 이 테스트에서 요청된 인덕터 전류와 그 측정값을 12V 네트워크의 배터리 전압과 함께 보여줍니다.

실시간 시뮬레이션의 결과

이 예제는 변조 파형을 통해 제어되는 양방향 DC-DC 컨버터를 사용하여 Intel® 3.5 GHz i7 멀티코어 CPU가 탑재된 Speedgoat Performance 실시간 타깃 머신에서 테스트되었습니다. 이 모델은 실시간으로 20마이크로초의 스텝 크기로 실행할 수 있습니다.
