선형 LED 드라이버

이 예제에서는 선형 전류 레귤레이터에 기반한 LED 드라이버를 보여줍니다. 스코프는 조명 및 전류 출력과 공급 전압을 표시합니다. 약 12V를 초과하는 공급 전압에 대해서는 출력이 조절됩니다.

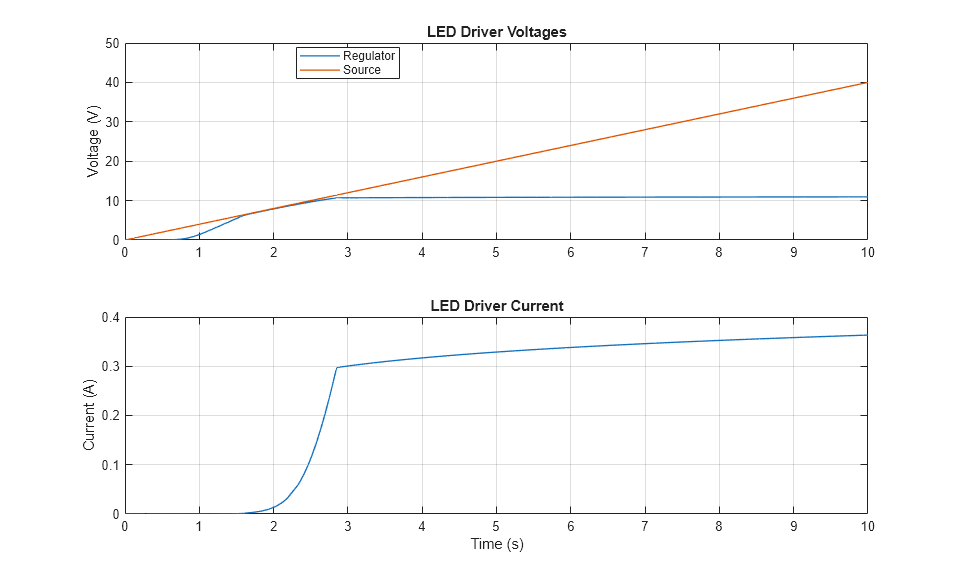

아래 플롯은 LED 드라이버 회로에 사용되는 전류 레귤레이터의 출력을 보여줍니다. 공급 전압이 12V에 도달하면 드라이버 회로는 출력을 조절합니다.

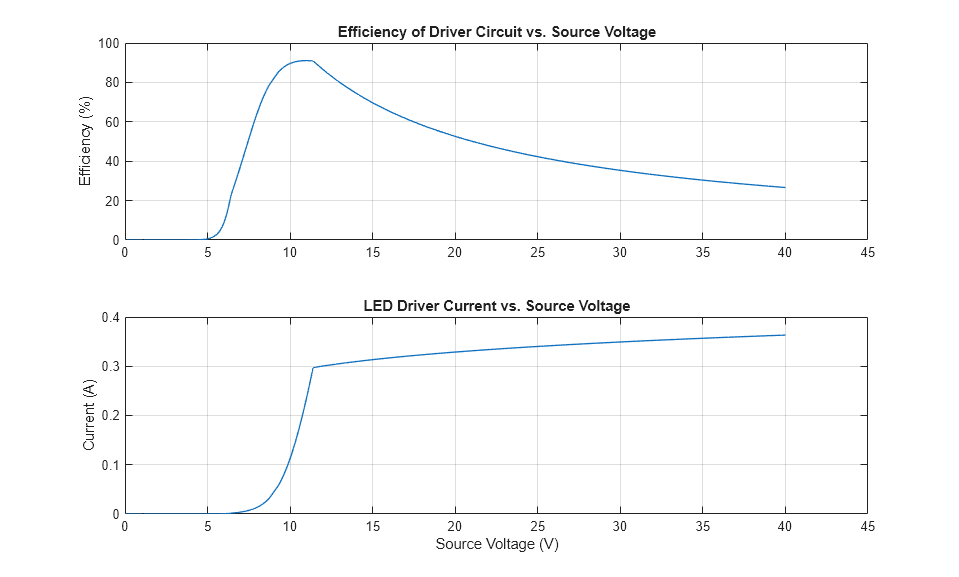

아래 플롯은 드라이버 효율과 LED 전류를 공급 전압의 함수로 보여줍니다.
