잡음이 있는 델타 시그마 ADC
이 예제에서는 시그마 델타 아날로그-디지털 컨버터의 간단한 구현을 보여줍니다. 0~Vref(=1V) 범위의 입력은 적분기가 재설정될 때까지 적분됩니다. 재설정에 걸리는 시간은 입력 값에 비례합니다. 펄스의 복조는 저역통과 필터에 의해 수행됩니다. Asynchronous Sample & Hold 블록은 에지 트리거 D 유형 플립플롭과 유사하게 동작하여 클록의 상승 에지에서만 입력 U를 출력 Y로 전달합니다. 이 모델을 사용하여 등가 입력 잡음과 같은 op-amp 손상이 컨버터 정확도에 미치는 영향을 살펴보고 이해할 수 있습니다. 잡음을 끄려면 블록 Vn을 열고 잡음 모드로 '비활성화됨'을 선택합니다.
Solver Configuration 블록은 고정 스텝 사다리꼴 Simscape™ 로컬 솔버를 사용하도록 설정되어 있습니다. 이는 시뮬레이션 속도를 위해 선택됩니다. 시뮬레이션 스텝 크기는 작업 공간 파라미터 Tsim에 의해 파라미터화되며, 이 값은 작은 값에서 시작하여 결과가 영향을 받는 지점까지 증가되어야 합니다. 파라미터 Tsim은 블록 Vn의 잡음 샘플 시간도 설정합니다.
모델
Simscape 기록의 시뮬레이션 결과

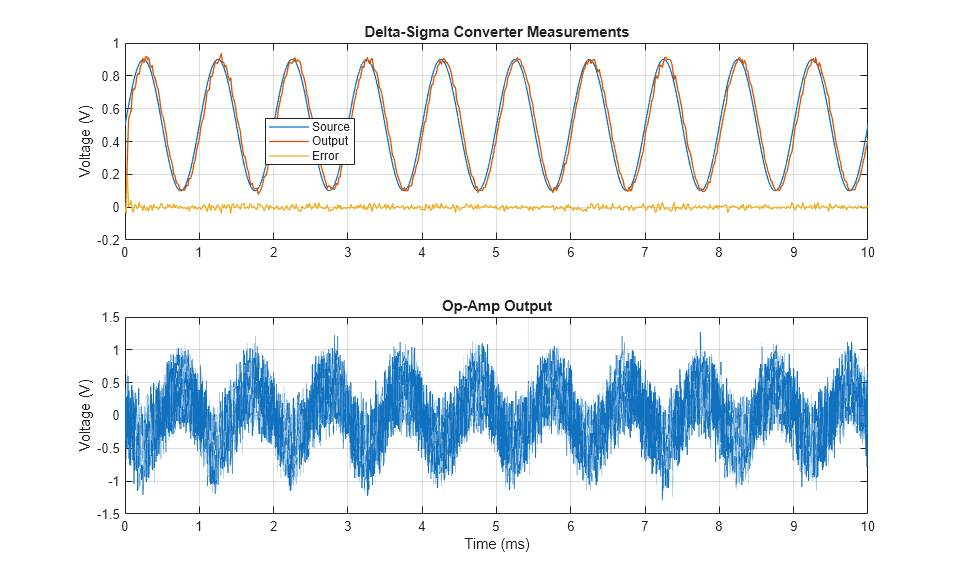

아래 플롯은 델타 시그마 컨버터 회로의 출력을 보여줍니다.
