벅 컨버터 전압 제어

이 예제에서는 벅 컨버터의 출력 전압을 제어하는 방법을 보여줍니다. 듀티 사이클을 조정하기 위해 Control 서브시스템은 PI 기반 제어 알고리즘을 사용합니다. 입력 전압은 시뮬레이션 과정 전체에서 일정한 것으로 간주합니다. 가변 저항기가 시스템에 부하를 제공합니다. 총 시뮬레이션 시간(t)은 0.25초입니다. t = 0.15초에서 부하가 변경됩니다.

모델

Simscape 기록의 시뮬레이션 결과

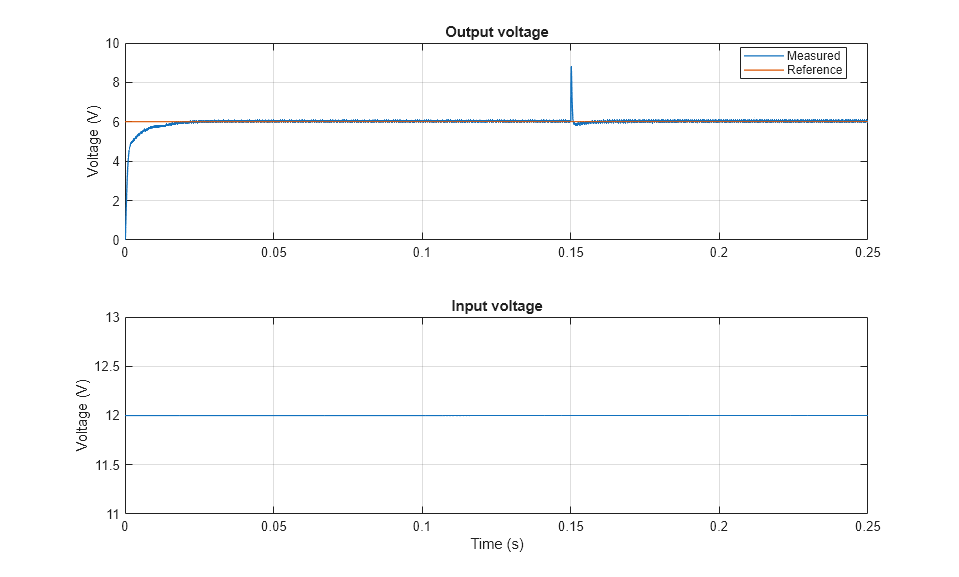

아래 플롯은 테스트에서 요청된 전압과 그 측정값을 회로의 입력 전압과 함께 보여줍니다.
