위치 센서 없이 BLDC 모터의 속도 제어하기
R2024b 이후
이 예제에서는 위치 센서를 사용하지 않고 BLDC(브러시리스 직류) 전기 드라이브의 속도를 제어하는 방법을 보여줍니다. 제어된 3상 인버터를 통해 DC 전압원이 BLDC에 전력을 공급합니다. Control 서브시스템은 센서리스 속도 제어 전략을 구현합니다. 히스테리시스 제어기는 상 전류를 제어합니다. Scopes 서브시스템은 시뮬레이션 결과를 확인할 수 있는 스코프를 포함합니다.
모델 열기
Simscape 기록의 시뮬레이션 결과 보기

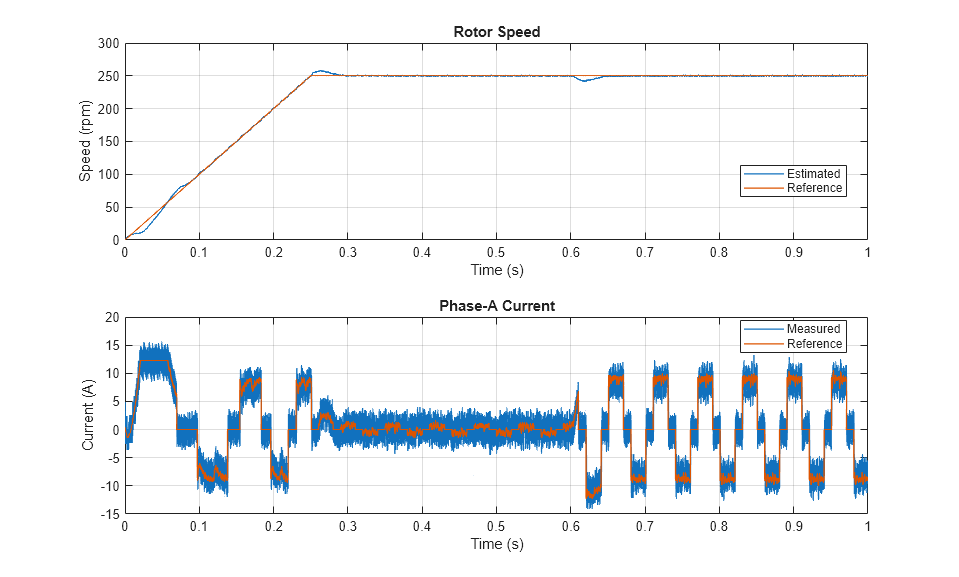

이 플롯은 요청한 회전자 속도와 추정된 회전자 속도, 그리고 전기 드라이브의 위상 A에서 측정된 전류와 추정된 전류를 보여줍니다.
참고 항목
BLDC | Converter (Three-Phase)
