자동차 전기 시스템

스크립트 열기

이 예제에서는 자동차 전기 시스템의 단순화된 동적 모델을 보여줍니다. 이 모델은 전기 시스템, 기계 시스템, 열 시스템을 포함하며 엔진 시동이 전기 네트워크에 미치는 영향을 시뮬레이션할 수 있습니다.

모델

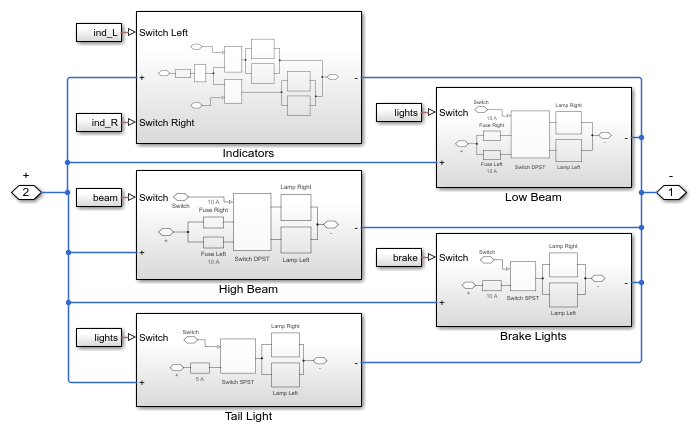

Exterior Lights 서브시스템

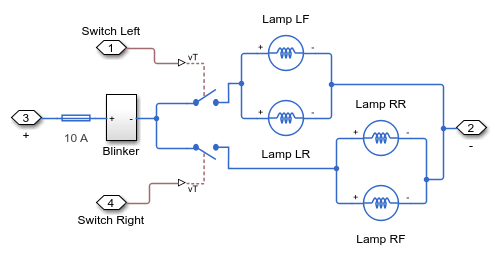

Indicators 서브시스템

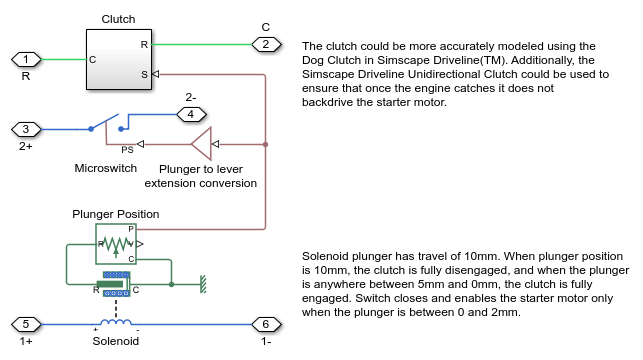

Starter Solenoid 서브시스템

Simscape 기록의 시뮬레이션 결과

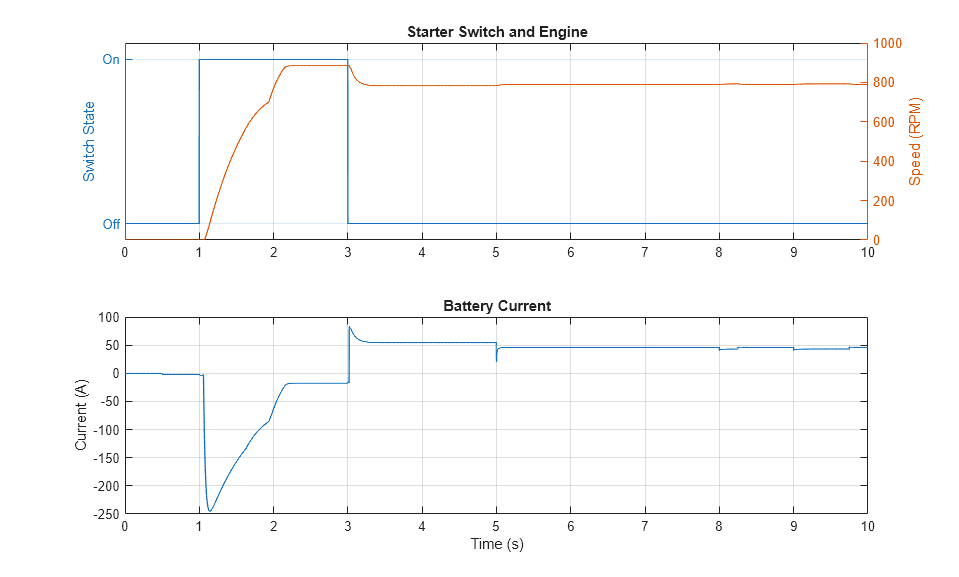

아래 플롯은 자동차 전기 네트워크에 대한 시동 시퀀스를 보여줍니다. 스타터 모터가 켜지면 엔진 시동을 위해 배터리에서 전류를 끌어옵니다. 조명 및 다른 전기 부하가 켜지고 꺼짐에 따라 배터리에서 끌어오는 전류가 달라집니다.

실시간 시뮬레이션의 결과

이 예제는 다음 플랫폼에서 테스트되었습니다.

  • Intel® 3.5 GHz i7 멀티코어 CPU 및 4GB가 탑재된 Speedgoat™ Performance 실시간 타깃 머신

  • Intel® Core XEON E3-1275v3 (3.5GHz) 및 4GB RAM이 탑재된 dSPACE® SCALEXIO LabBox

Simscape 로컬 솔버를 사용하면 이 모델을 400마이크로초의 스텝 크기로 실시간 실행할 수 있습니다. 샘플 레이트가 작을 경우, 콜드 캐시(cold cache)로 인해 초기 태스크 실행 중 태스크 오버런이 발생할 수 있습니다. 이러한 오버런을 방지하려면, 선택한 플랫폼에서 해당 옵션을 지원하는 경우 실시간 애플리케이션의 시작 단계에서 허용되는 태스크 오버런 수를 제한하거나 주기적 태스크의 샘플 시간 시간을 늘려서 시작 동작을 완화하십시오.
