Electromagnetic Converter
R2026b무손실 전자기 에너지 변환 장치
Electromagnetic Converter block
To add a block to a model, double-click the canvas and start typing the block name. Then, select the block from the list.
라이브러리:
Simscape /
Foundation Library /
Magnetic /
Magnetic Elements
설명
Electromagnetic Converter 블록은 전기 도메인과 자기 도메인 간의 일반 인터페이스를 제공합니다. 전자기 에너지 변환은 무손실 변환입니다.
이 블록은 다음 방정식을 사용합니다.
여기서 각각은 다음과 같습니다.
MMF는 컴포넌트 양단 간의 기자력(mmf)입니다.
Φ는 컴포넌트를 통과하는 플럭스입니다.
I는 전기 포트를 통과하는 전류입니다.
V는 전기 포트 양단 간의 전압입니다.
N은 전기 권수입니다.
t는 시뮬레이션 시간입니다.
연결부 N과 S는 자기 에너지 보존 포트이고 연결부 +와 -는 전기 에너지 보존 포트입니다. + 전기 포트에서 - 전기 포트로 흐르는 전류가 양수인 경우, 결과로 생성되는 mmf는 양수이며 N 자기 포트에서 S 자기 포트 방향으로 작용합니다. N에서 S로 흐르는 플럭스의 변화율이 양수인 경우 + 포트와 - 포트 간에 음의 유도 전압이 생성됩니다.
변수
시뮬레이션 전에 블록 변수의 우선 순위와 초기 목표값을 설정하려면 블록 대화 상자 또는 속성 인스펙터의 초기 목표값 섹션을 사용합니다. 자세한 내용은 블록 변수에 대한 우선 순위 및 초기 목표값 설정하기 항목을 참조하십시오.
공칭 값은 모델에서 변수의 예상 크기를 지정하는 방법을 제공합니다. 공칭 값을 기반으로 시스템 스케일링을 사용하면 시뮬레이션 강인성이 향상됩니다. 공칭 값은 다른 소스에서 가져올 수 있으며, 그중 하나가 블록 대화 상자 또는 속성 인스펙터의 공칭 값 섹션입니다. 자세한 내용은 Modify Nominal Values for a Block Variable 항목을 참조하십시오.
예제

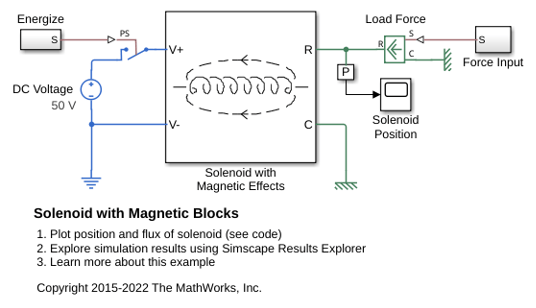

Magnetic 블록을 활용한 솔레노이드
이 예제에서는 스프링 복원력이 있는 솔레노이드를 모델링하는 방법을 보여줍니다. 전원 공급이 없으면 스프링은 플런저를 코일의 중심에서 +5mm 떨어진 위치로 잡아당깁니다. t=0.1초에 전원 공급장치를 켜면 플런저가 코일의 중심으로 잡아당겨집니다. t=0.3초에 10N의 외부 하중이 플런저에 가해집니다.

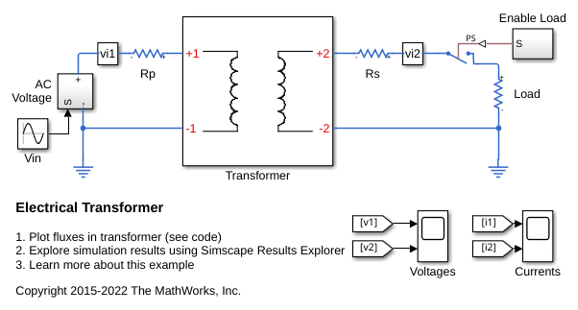

전기 변압기
이 예제는 기본 자기 라이브러리 블록을 사용하여 변압기를 모델링하는 방법을 보여줍니다. 변압기의 정격은 50W, 60Hz, 120V/12V이며, 94%의 효율, 1%의 무부하 자화 전류, 2.3%의 누설 리액턴스가 있다고 가정합니다. 코어 손실은 모델링되지 않으며 코어 물질 B-H 특성은 선형으로 가정됩니다.

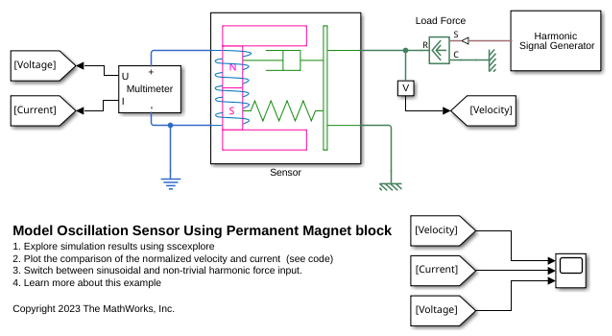

Model Oscillation Sensor Using Permanent Magnet Block
Model an oscillation sensor using the Permanent Magnet block. The sensor consists of a magnetic core with a permanent magnet that generates a magnetic field, a ferromagnetic plate attached to the core, and a conducting winding around the core.
포트
보존
파라미터
확장 기능
버전 내역
R2010a에 개발됨
