전기 변압기

이 예제는 기본 자기 라이브러리 블록을 사용하여 변압기를 모델링하는 방법을 보여줍니다. 변압기의 정격은 50W, 60Hz, 120V/12V이며, 94%의 효율, 1%의 무부하 자화 전류, 2.3%의 누설 리액턴스가 있다고 가정합니다. 코어 손실은 모델링되지 않으며 코어 물질 B-H 특성은 선형으로 가정됩니다.

변압기는 처음에는 무부하 조건에서 작동합니다. 시간 t=0.5초에서 정격 부하가 켜집니다. 권선 저항과 누설 인덕턴스로 인해 2차 전압이 12Vrms에서 11.3Vrms로 떨어지고 변압기는 2차 전압에 최대 부하 전류 3.9Arms를 공급합니다. 플럭스 스코프와 mmf 스코프는 무부하와 최대 부하 시 작동 상태를 보여줍니다. 누설 플럭스를 코어 플럭스와 비교하여 1차 측 mmf와 2차 측 mmf를 관찰합니다.

모델

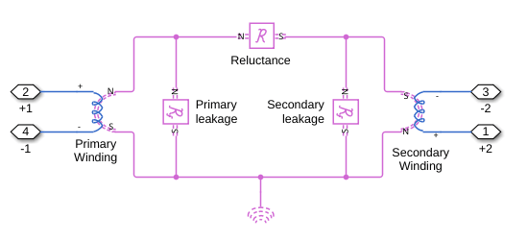

Transformer 서브시스템

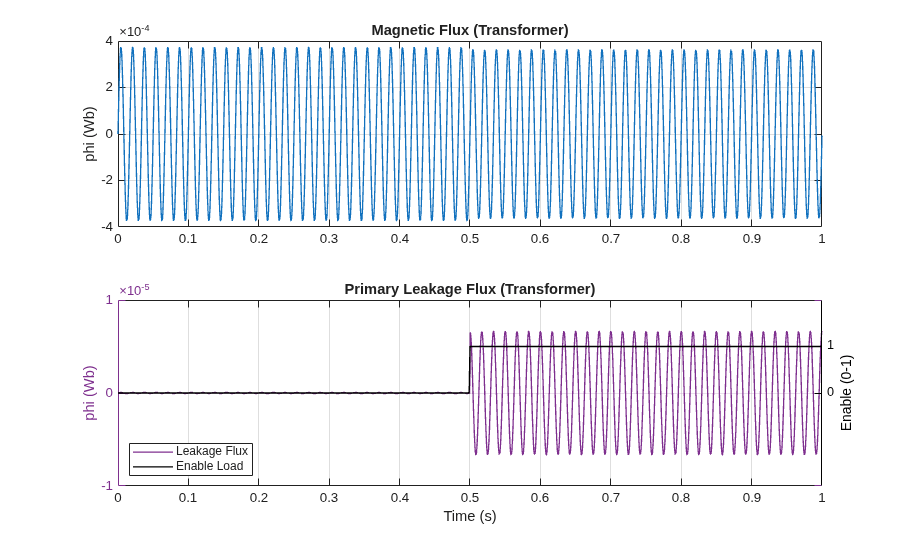

Simscape 기록의 시뮬레이션 결과
