Magnetic 블록을 활용한 솔레노이드

R2026b

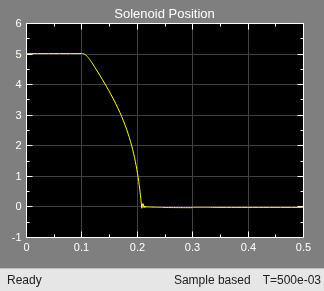

이 예제에서는 스프링 복원력이 있는 솔레노이드를 모델링하는 방법을 보여줍니다. 전원 공급이 없으면 스프링은 플런저를 코일의 중심에서 +5mm 떨어진 위치로 잡아당깁니다. t=0.1초에 전원 공급장치를 켜면 플런저가 코일의 중심으로 잡아당겨집니다. t=0.3초에 10N의 외부 하중이 플런저에 가해집니다.

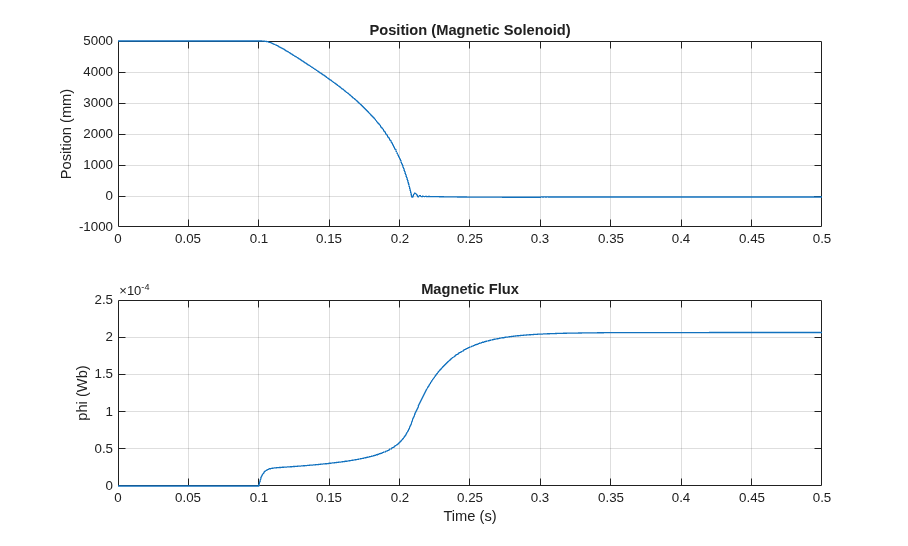

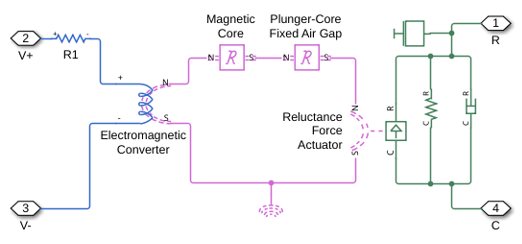

이 모델은 예제 모델 SolenoidExample과 유사하지만, 여기서는 솔레노이드가 물리 신호 블록이 아니라 Magnetic 블록을 사용하여 모델링되었다는 점이 다릅니다. 솔레노이드를 통과하는 전류는 기자력(mmf)을 발생시키며, 이 기자력은 솔레노이드의 자기 코어를 통과하는 플럭스를 형성합니다. 이로 인해 릴럭턴스 힘이 발생하며, 이 힘은 플런저를 움직여 초기 길이가 5mm인 공극을 닫습니다. 공극 길이가 감소하면서 자기 코어 내의 플럭스는 증가합니다.
