satelliteScenarioViewer
설명
satelliteScenarioViewer 객체는 satelliteScenario 객체의 3차원 시각화를 나타냅니다. 이 객체를 사용하면 위성이나 지상국을 더블 클릭하여 카메라의 초점을 위성이나 지상국에 맞출 수 있습니다. 초점이 맞춰지면 카메라를 회전할 수 있습니다. 카메라는 선택한 위성/지상국을 중심으로 선회하며 패닝 아웃은 허용되지 않습니다. 초점을 해제하려면 뷰어에서 다른 곳을 더블 클릭하거나 홈 버튼을 눌러야 합니다.
생성
구문
설명
satelliteScenarioViewer(는 지정된 위성 시나리오에 대한 3차원 또는 2차원 위성 시나리오 뷰어를 만듭니다. 위성 시나리오 뷰어는 3차원 지도 보기이며 WebGL™에 대한 하드웨어 그래픽스 지원이 필요합니다.scenario)
v = satelliteScenarioViewer(scenario)
satelliteScenarioViewer(는 하나 이상의 선택적 이름-값 인수를 사용하여 속성을 설정합니다. 예를 들어 scenario,Name=Value)satelliteScenarioViewer(scenario,Position = [1 1 500 500])은 위치를 [1 1 500 500]으로 설정합니다.
속성
뷰어 창의 이름으로, 'Name'과 함께 string형 스칼라 또는 문자형 벡터가 쉼표로 구분되어 지정됩니다.
데이터형: char | string
위성 시나리오 창의 크기 및 위치(단위: 픽셀)로, 4개의 요소로 구성된 행 벡터로 지정됩니다. 벡터의 요소는 [left bottom width height]입니다. 디폴트 값의 경우 너비와 높이는 각각 800픽셀과 600픽셀입니다.
시나리오가 시각화되는 지도로, 'Basemap'과 함께 아래 표에 지정된 값 중 하나가 쉼표로 구분되어 지정됩니다.
|
|
고해상도 위성 이미지로 이루어진 전체 글로벌 바탕 지도. Esri®에서 호스트. |
|
도로와 환승 지점을 알아보기 쉬운 스타일로 정확하게 강조해서 표시한 범용 도로 지도. Esri에서 호스트. |
|
|
지형 특징을 보여주는 스타일이 적용된 범용 지도. Esri에서 호스트. |
|
어두운 배경 위에 사용자 데이터를 강조 표시하면서 지리적 정보와 상황을 제공하도록 설계된 지도. Esri에서 호스트. |
|
|
인공위성을 통해 획득된 토지 피복 데이터와 음영 기복, 해저기복이 함께 표시된 지도. 주제 지도와 참조 지도에 적합한 자연스럽고 연한 색상으로 표현됩니다. Natural Earth를 사용하여 만들었습니다. |
|
밝은 배경 위에 사용자 데이터를 강조 표시하면서 지리적 정보와 상황을 제공하도록 설계된 지도. Esri에서 호스트. |
|
|
토지피복 팔렛트와 혼합된 음영기복도. 다습 저지대는 녹색이고 건조 저지대는 갈색입니다. Natural Earth를 사용하여 만들었습니다. |
|
회색 음영 지형도. 음영 기복을 통해 높은 산과 저지대에 있는 작은 지형을 모두 강조 표시합니다. Natural Earth를 사용하여 만들었습니다. |
|
|
연한 녹색의 육지 영역과 연한 파란색의 바다 영역으로 구성된 2색조의 육지-해양 지도. Natural Earth를 사용하여 만들었습니다. |
|
회색의 육지 영역과 흰색의 바다 영역으로 구성된 2색조의 육지-해양 지도. Natural Earth를 사용하여 만들었습니다. |
|
|
연한 회색의 육지 영역과 진한 회색의 바다 영역으로 구성된 2색조의 육지-해양 지도. 이 바탕 지도는 MATLAB®과 함께 설치됩니다. Natural Earth를 사용하여 만들었습니다. |
'darkwater'를 제외한 모든 바탕 지도에는 인터넷 연결이 필요합니다. 'darkwater' 바탕 지도는 MATLAB과 Satellite Communications Toolbox에 포함되어 있습니다.
인터넷에 항상 액세스할 수 없다면 Natural Earth를 사용하여 만든 바탕 지도를 애드온 탐색기를 사용하여 로컬 시스템에 다운로드할 수 있습니다. Esri에서 호스트하는 바탕 지도는 다운로드할 수 없습니다.
경계선 및 지역 레이블은 데이터 공급자가 제공한 대로 정렬된 것이며, 이러한 지도 데이터의 내용은 The MathWorks®의 입장을 나타내지 않습니다.
데이터형: char | string
play 함수에서 사용하는 입력 scenario의 애니메이션 속도로, 'PlaybackSpeedMultiplier'와 함께 양의 스칼라가 쉼표로 구분되어 지정됩니다.
카메라의 기준 프레임으로, 'CameraReferenceFrame'과 함께 다음 값 중 하나가 쉼표로 구분되어 지정됩니다.
'ECEF'— 지구중심고정 카메라.'Inertial'— 관성 고정 카메라.
'Inertial'을 지정하면 지구본이 카메라를 기준으로 회전합니다. 'ECEF'를 지정하면 카메라가 지구본을 중심으로 회전합니다.
종속성
이 이름-값 인수를 활성화하려면 Dimension을 '3-D'로 설정하십시오.
뷰어의 현재 시뮬레이션 시간으로, datetime 배열로 지정됩니다. 이 값은 애니메이션이 재생되는 동안 시간 경과에 따라 변경됩니다.
종속성
이 이름-값 인수를 활성화하려면 AutoSimulate를 true로 설정하십시오.
데이터형: datetime
뷰어의 차원으로, 'Dimension'과 함께 '3D' 또는 '2D'가 쉼표로 구분되어 지정됩니다.
위성 시나리오 뷰어의 그래픽 세부 정보를 표시하는 플래그로, 다음 숫자 또는 논리값 중 하나로 지정됩니다.
1(true) — 명시적으로 숨겨진 항목을 제외한 위성과 지상국의 모든 그래픽 세부 정보를 표시합니다.0(false) — 궤도, 시야, 레이블, 지상 궤적 등 위성과 지상국의 모든 그래픽 세부 정보를 숨깁니다.ShowDetails가false인 경우에도 위성과 지상국을 클릭하거나 그 위치에 커서를 올려 놓으면 각각 숨겨진 그래픽 세부 정보나 레이블이 표시됩니다.
데이터형: logical
객체 함수
campos | Set or get position of camera for Satellite Scenario Viewer |
camheight | Set or get height of camera for Satellite Scenario Viewer |
camheading | Set or get heading angle of camera for Satellite Scenario Viewer |
camroll | Set or get roll angle of camera for Satellite Scenario Viewer |
campitch | Set or get pitch angle of camera for Satellite Scenario Viewer |
camtarget | Set camera target for Satellite Scenario Viewer |
play | Play satellite scenario simulation results on viewer |
showAll | Show all graphics in viewer |
hideAll | Hide all graphics in satellite scenario viewer |
예제
satellite scenario 객체를 만듭니다.
sc = satelliteScenario;
시나리오에 위성과 지상국을 추가합니다. 그리고 위성과 지상국 간의 액세스를 추가합니다.
sat = satellite(sc,"eccentricOrbitSatellite.tle");
gs = groundStation(sc);

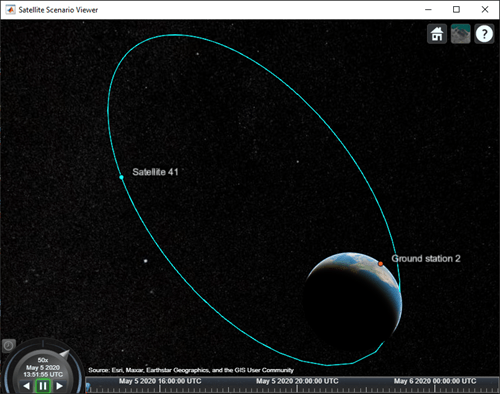

access(sat,gs);위성 시나리오 뷰어를 사용하여 TLE 파일에 정의된 시작 시간에 시나리오를 시각화합니다.
satelliteScenarioViewer(sc);
버전 내역
R2021a에 개발됨
