주차장 만들기

이 예에서는 RoadRunner에서 주차장 구조를 생성하는 방법을 보여줍니다. 전형적인 북미 주차장은 층을 서로 연결하는 연결 경사로(주로 주차 공간 포함)가 있는 여러 개의 반복되는 주차 공간 층으로 구성됩니다. RoadRunner에 주차장을 만들려면 다음 단계를 따르세요.

  • 주차장의 한 레벨에 대한 템플릿을 생성합니다.

  • 지면 수준에 대한 템플릿 인스턴스(instance)를 수정합니다.

  • 주차장 레벨의 인스턴스를 복사, 붙여넣기, 이동 및 연결합니다.

  • 최상위 경로를 수정합니다.

  • 구조나 주변 환경에 추가 요소를 추가합니다.

다음 섹션에서는 나열된 단계를 자세히 설명합니다.

주차 수준 장면 템플릿 만들기

원하는 주차장 레이아웃의 단일 레이어를 개발합니다. 이 예에서는 레벨을 연결하는 분할 차선 경사로와 경사로 양쪽의 주차 공간이 있는 외부 차선을 고려합니다. Lane Add Tool, Parking Tool 및 Lane Marking Tool을 사용하여 주차 공간을 추가합니다. 반경을 약간 조정하여 Custom Junction Tool을 사용하여 차고 끝을 만듭니다. 이 단일 레이어에서 분기 차선 경사로는 외부 차선과 동일한 레벨에 있으므로 레이어를 쌓을 때 연결할 수 있습니다.

다음을 포함하여 에셋 라이브러리에서 장면에 추가 소품을 추가합니다.

  • Posts — 기둥을 쌓으면 차고의 구조가 됩니다.

  • Extrusions — 돌출부는 차고의 내부 및 외부 가드 레일을 형성합니다.

  • Stencils — SLOW 및 YIELD와 같은 스텐실은 차고의 예상 교통 흐름을 나타냅니다.

이 그림은 주차장의 단일 레이어 샘플을 보여줍니다.

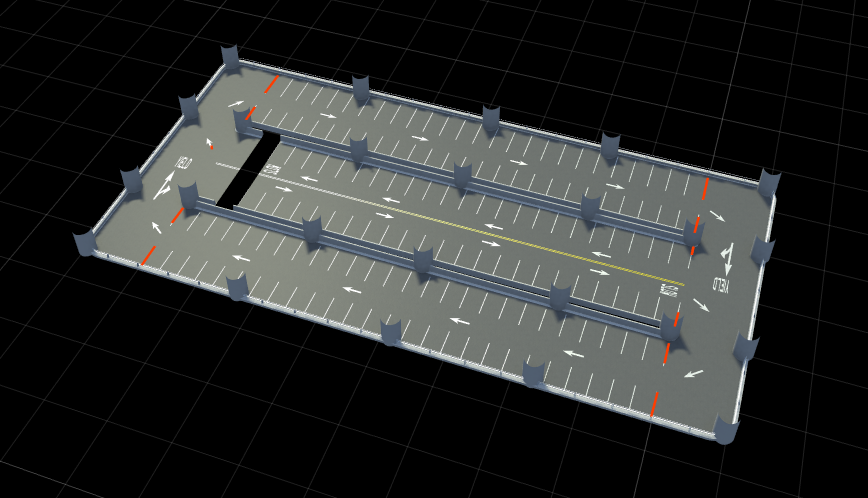

Single-level of Parking Garage

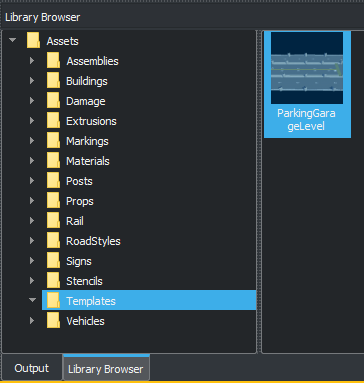

주차장의 단일 레이어를 완성한 후 레이어를 장면 템플릿으로 저장합니다. 메뉴에서 Assets를 선택한 다음 New > Folder를 선택하고 폴더 이름을 Templates로 지정합니다. 현재 레이어를 저장하려면 New > Scene Template를 선택하세요. 새 에셋에 대해 ParkingGarageLevel와 같은 이름을 선택합니다. 장면 템플릿 에셋 생성에 대한 자세한 내용은 장면 에셋 생성, 가져오기 및 수정 항목을 참조하세요.

지면 수준 생성

현재 장면에서 주차장 레벨을 수정하여 주차장의 지면 레벨을 만듭니다. 샘플 지상 장면에는 다음과 같은 수정 사항이 포함됩니다.

  • Surface Tool을 사용하여 추가된 주변 잔디.

  • 차고와 연결된 외부 거리.

  • 차고 주변을 둘러싼 보도.

  • 차고 입구 근처에 매우 넓고 접근 가능한 지정 주차 공간이 있습니다.

  • 난간 돌출 부분 중 일부를 제거합니다.

이 그림은 주차장의 지상층을 보여줍니다.

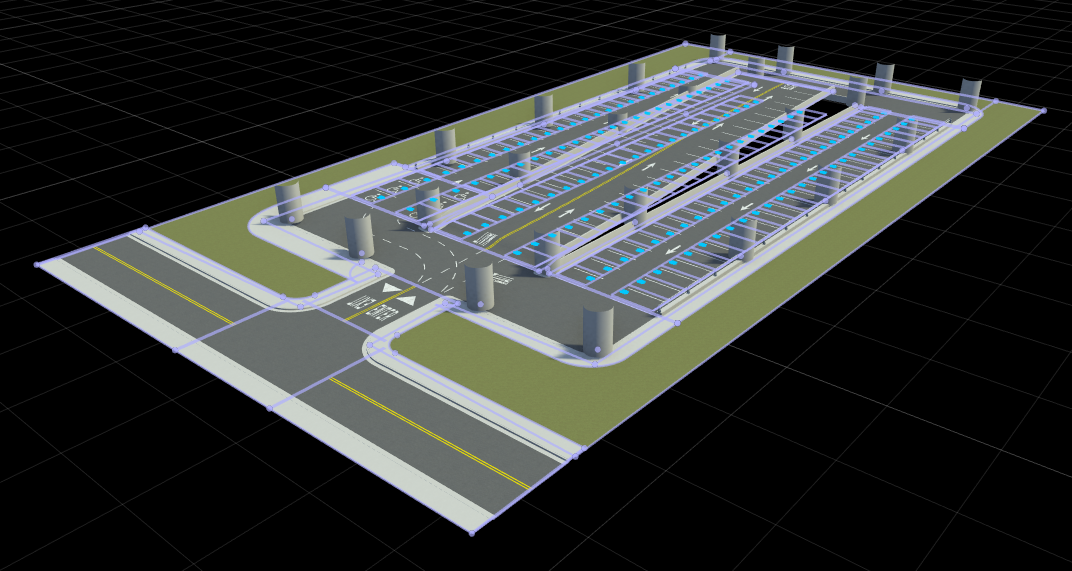

Ground-level of Parking Garage

주차장에 레벨 추가

RoadRunner Asset Library에서 이전 섹션에서 생성한 ParkingGarageLevel 에셋을 드래그하여 배치합니다. Posts 소품을 가이드로 사용하여 새 레벨을 지면과 수평으로 정렬합니다. 녹색 축 화살표를 끌어 레벨이 원하는 높이에 도달할 때까지 레벨을 올리거나 내립니다. 레벨을 선택한 상태에서 레벨을 복사(Ctrl+C)합니다.

참고

축 화살표를 클릭한 후에는 레벨이 원하는 최종 위치에 도달할 때까지 버튼을 놓지 마십시오.

레벨을 더 추가하려면 이전 레벨의 복사본을 붙여넣고(Ctrl+V) 원하는 레벨 수를 추가할 때까지 이전 위치 지정 단계를 반복하세요. 이 그림은 차고에 추가되는 새 레벨을 보여줍니다.

Adding level to parking garage

각 레벨에서 경사로를 선택합니다. Road Height Tool 또는 2D Editor를 사용하여 경사로의 경사를 조정하여 다음 레벨에 연결합니다. Road Plan Tool을 사용하여 경사로를 다음 레벨에 연결할 수 있습니다. 이 그림은 경사로와 2D Editor를 보여줍니다.

Ramp adjustment of Parking Garage

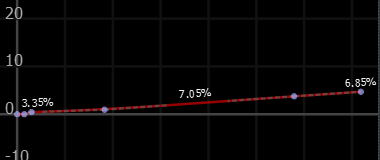

2D Editor view of ramp

차고의 최상위 레벨에서는 어떤 레벨에도 연결되지 않는 경사로를 선택하고 삭제합니다. Custom Junction Tool을 사용하여 Posts에 맞도록 최상위 분기점 반경을 수정합니다.

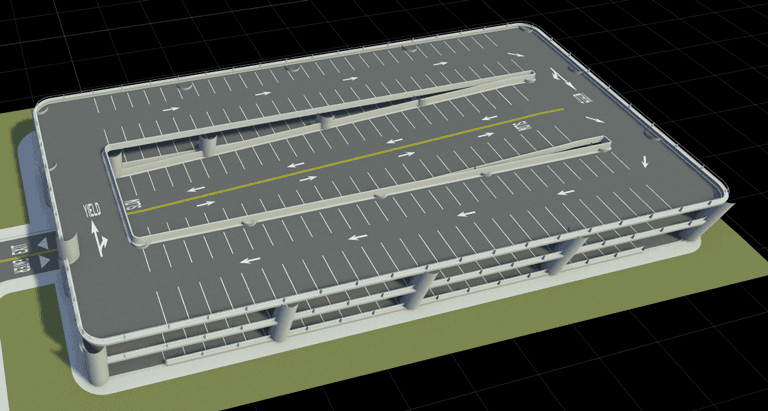

Top level of parking garage.

완전한 차고 구조

Posts와 같은 각 레벨의 특정 요소를 조정하거나 RoadRunner Asset Library의 장면에 추가 소품을 추가하여 차고 구조를 완성하세요. 샘플 주차장에는 Signs 및 Trees가 추가되어 장면이 완성되었습니다. 이 이미지는 마지막 주차장 장면을 보여줍니다.

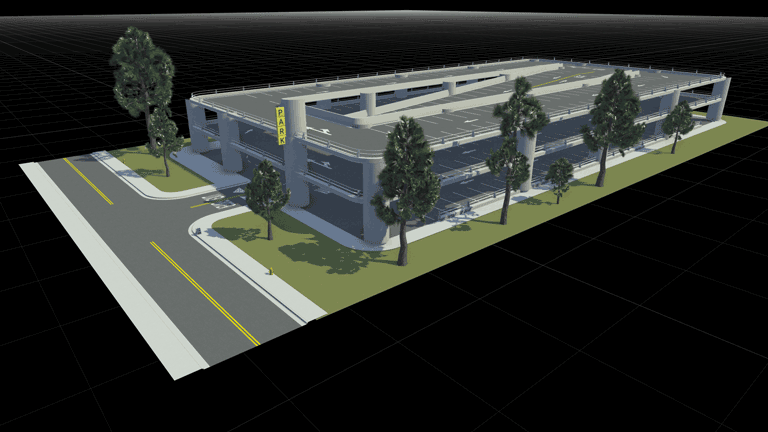

Final garage scene
