sphere

구 만들기

페이지 내 모두 축소

구문

[X,Y,Z] = sphere
[X,Y,Z] = sphere(n)
sphere(___)
sphere(___,Name=Value)
sphere(ax,___)

설명

구 데이터 만들기

[X,Y,Z] = sphere는 구를 그리지 않고 구의 x, y, z 좌표를 반환합니다. 반환된 구는 반지름이 1이며 20×20 면으로 구성됩니다.

이 함수는 x, y, z 좌표를 3개의 21×21 행렬로 반환합니다.

반환된 좌표를 사용하여 구를 그리려면 surf 또는 mesh 함수를 사용하십시오.

예제

[X,Y,Z] = sphere(n)는 반지름이 1이고 n×n 면이 있는 구의 x, y, z 좌표를 반환합니다. 이 함수는 x, y, z 좌표를 3개의 (n+1)×(n+1) 행렬로 반환합니다.

예제

구 플로팅하기

sphere(___)는 좌표를 반환하지 않고 구를 플로팅합니다. 이 구문을 위에 열거된 구문의 입력 인수와 함께 사용하십시오.

예제

sphere(___,Name=Value)는 하나 이상의 이름-값 인수를 사용하여 플롯의 속성을 설정합니다. 예를 들어, 구의 색과 투명도를 지정할 수 있습니다. 속성 목록은 Surface 속성 항목을 참조하십시오. (R2024b 이후)

sphere(ax,___)는 현재 좌표축 대신 ax로 지정된 좌표축에 플로팅됩니다. 좌표축을 첫 번째 입력 인수로 지정합니다.

예제

예제

모두 축소

라이브 스크립트 열기

반지름이 1인 구를 작성하고 플로팅합니다. axis equal을 사용하여 각 좌표 방향을 따라 동일한 데이터 단위를 사용합니다.

sphere
axis equal

Figure contains an axes object. The axes object contains an object of type surface.

라이브 스크립트 열기

반환된 X, Y, Z 좌표를 수정하여 구의 반지름과 위치를 지정합니다.

X, Y, Z를 단위구의 좌표로 정의합니다.

[X,Y,Z] = sphere;

원점을 중심으로 하는 단위구를 플로팅합니다.

surf(X,Y,Z)
axis equal

Figure contains an axes object. The axes object contains an object of type surface.

반지름 5에 단위구의 좌표를 곱한 X2, Y2, Z2를 구의 좌표로 정의합니다. (5,-5,0)을 중심으로 하는 두 번째 구를 플로팅합니다.

hold on
r = 5;
X2 = X * r;
Y2 = Y * r;
Z2 = Z * r;

surf(X2+5,Y2-5,Z2)

Figure contains an axes object. The axes object contains 2 objects of type surface.

라이브 스크립트 열기

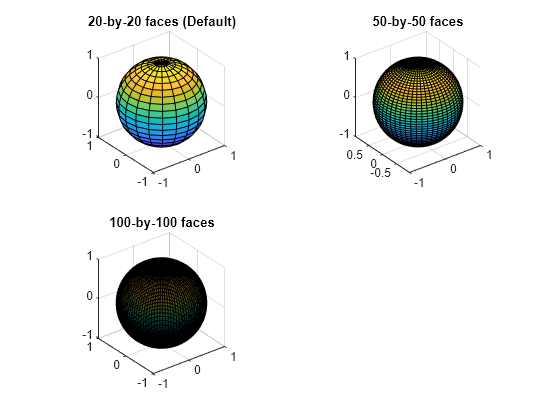

tiledlayout 함수를 호출하여 2×2 타일 형식 차트 레이아웃을 만듭니다. nexttile 함수를 호출하여 좌표축을 만듭니다. 그런 다음 sphere 함수를 통해 좌표축을 지정하여 각각 면 수가 다른 3개의 구를 차트의 다른 타일에 플로팅합니다.

tiledlayout(2,2);
ax1 = nexttile;
sphere(ax1);
axis equal
title('20-by-20 faces (Default)')

ax2 = nexttile;
sphere(ax2,50)
axis equal
title('50-by-50 faces')

ax3 = nexttile;
sphere(ax3,100)
axis equal
title('100-by-100 faces')

Figure contains 3 axes objects. Axes object 1 with title 20-by-20 faces (Default) contains an object of type surface. Axes object 2 with title 50-by-50 faces contains an object of type surface. Axes object 3 with title 100-by-100 faces contains an object of type surface.

입력 인수

모두 축소

면 개수로, 양의 정수로 지정됩니다.

대상 좌표축으로, Axes 객체로 지정됩니다. 좌표축을 지정하지 않을 경우 sphere는 현재 좌표축에 플로팅됩니다.

이름-값 인수

모두 축소

선택적 인수 쌍을 Name1=Value1,...,NameN=ValueN으로 지정합니다. 여기서 Name은 인수 이름이고 Value는 대응값입니다. 이름-값 인수는 다른 인수 뒤에 와야 하지만, 인수 쌍의 순서는 상관없습니다.

예: sphere(40,FaceColor="red")는 빨간색 구를 플로팅합니다.

참고

여기에 나와 있는 속성은 일부에 불과합니다. 전체 목록을 보려면 Surface 속성 항목을 참조하십시오.

면 색으로, 이 표에 있는 값 중 하나로 지정됩니다.

값설명
'flat'

CData 속성의 값에 따라 각 면에 각각 다른 색을 사용합니다. 먼저 CData 속성을 ZData와 크기가 같은 행렬로 지정해야 합니다. 각 면 첫 번째 꼭짓점의 색 값(양의 x와 y 방향)은 전체 면의 색을 결정합니다. FaceAlpha 속성이 'interp'로 설정된 경우 이 값을 사용할 수 없습니다.

Sample of a surface with each face a different color based on sample values in the CData property

'interp'

CData 속성의 값에 따라 각 면에 보간된 색을 사용합니다. 먼저 CData 속성을 ZData와 크기가 같은 행렬로 지정해야 합니다. 꼭짓점에서 색 값을 보간하므로 면마다 색이 달라집니다. FaceAlpha 속성이 'flat'으로 설정된 경우 이 값을 사용할 수 없습니다.

Sample of a surface with each face showing different interpolated coloring based on sample values in the CData property

RGB 3색, 16진수 색 코드 또는 색 이름

모든 면에 지정된 색을 사용합니다. 이 옵션은 CData 속성의 색 값을 사용하지 않습니다.

Sample of a surface with all faces shown in red

'texturemap'곡면에 맞게 CData의 색 데이터를 변환합니다.
'none'면을 그리지 않습니다.

RGB 3색과 16진수 색 코드는 사용자 지정 색을 지정할 때 유용합니다.

  • RGB 3색은 요소를 3개 가진 행 벡터로, 각 요소는 색을 구성하는 빨간색, 녹색, 파란색의 농도를 지정합니다. 농도의 범위는 [0,1]이어야 합니다(예: [0.4 0.6 0.7]).

  • 16진수 색 코드는 문자형 벡터 또는 string형 스칼라로, 해시 기호(#)로 시작하고 그 뒤에 3자리 또는 6자리의 16진수 숫자(0에서 F 사이일 수 있음)가 옵니다. 이 값은 대/소문자를 구분하지 않습니다. 따라서 색 코드 "#FF8800", "#ff8800", "#F80" 및 "#f80"은 모두 동일합니다.

몇몇의 흔한 색은 이름으로 지정할 수도 있습니다. 다음 표에는 명명된 색 옵션과 그에 해당하는 RGB 3색 및 16진수 색 코드가 나와 있습니다.

색 이름짧은 이름RGB 3색16진수 색 코드모양
"red""r"[1 0 0]"#FF0000"

Sample of the color red

"green""g"[0 1 0]"#00FF00"

Sample of the color green

"blue""b"[0 0 1]"#0000FF"

Sample of the color blue

"cyan" "c"[0 1 1]"#00FFFF"

Sample of the color cyan

"magenta""m"[1 0 1]"#FF00FF"

Sample of the color magenta

"yellow""y"[1 1 0]"#FFFF00"

Sample of the color yellow

"black""k"[0 0 0]"#000000"

Sample of the color black

"white""w"[1 1 1]"#FFFFFF"

Sample of the color white

다음 표에는 라이트 테마와 다크 테마에서 플롯의 디폴트 색 팔레트가 나열되어 있습니다.

팔레트팔레트 색

"gem" — 라이트 테마 디폴트 값

R2025a 이전: 대부분의 플롯은 기본적으로 이 색을 사용합니다.

Sample of the "gem" color palette

"glow" — 다크 테마 디폴트 값

Sample of the "glow" color palette

orderedcolors 함수와 rgb2hex 함수를 사용하여 이러한 팔레트의 RGB 3색과 16진수 색 코드를 가져올 수 있습니다. 예를 들어, "gem" 팔레트의 RGB 3색을 가져와서 16진수 색 코드로 변환해 보겠습니다.

RGB = orderedcolors("gem");
H = rgb2hex(RGB);

R2023b 이전: RGB = get(groot,"FactoryAxesColorOrder")를 사용하여 RGB 3색을 가져옵니다.

R2024a 이전: H = compose("#%02X%02X%02X",round(RGB*255))를 사용하여 16진수 색 코드를 가져옵니다.

면 투명도로, 다음 값 중 하나로 지정됩니다.

  • 범위 [0,1] 사이에 있는 스칼라 값 — 모든 면에 균일한 투명도를 사용합니다. 값이 1이면 완전히 불투명하고 0이면 완전히 투명합니다. 0과 1 사이의 값을 지정하면 반투명해집니다. 이 옵션은 AlphaData 속성의 투명도 값을 사용하지 않습니다.

  • 'flat' — AlphaData 속성의 값에 따라 각 면에 서로 다른 투명도를 사용합니다. 첫 번째 꼭짓점의 투명도 값에 따라 전체 면의 투명도가 결정됩니다. 먼저 AlphaData 속성을 ZData 속성과 크기가 같은 행렬로 지정해야 합니다. 또한 FaceColor 속성이 'flat'으로 설정되어 있어야 합니다.

  • 'interp' — AlphaData 속성의 값에 따라 각 면에 보간된 투명도를 사용합니다. 꼭짓점의 값을 보간하기 때문에 각 면에서 투명도가 다릅니다. 먼저 AlphaData 속성을 ZData 속성과 크기가 같은 행렬로 지정해야 합니다. 또한 FaceColor 속성이 'interp'로 설정되어 있어야 합니다.

  • 'texturemap' — 곡면에 맞게 AlphaData의 데이터를 변환합니다.

모서리 선 색으로, 여기에 나열된 값 중 하나로 지정됩니다. 디폴트 색 [0 0 0]은 검은색 모서리에 해당합니다.

값설명
'none'모서리를 그리지 않습니다.
'flat'

CData 속성의 값을 기반으로 하여 각 모서리에 다른 색을 사용합니다. 먼저 CData 속성을 ZData와 크기가 같은 행렬로 지정해야 합니다. 각 면 첫 번째 꼭짓점의 색 값(양의 x와 y 방향)은 인접 모서리의 색을 결정합니다. EdgeAlpha 속성이 'interp'로 설정된 경우 이 값을 사용할 수 없습니다.

Sample of a surface with each edge a different color based on sample values in the CData property

'interp'

CData 속성의 값을 기반으로 하여 각 모서리에 보간된 색을 사용합니다. 먼저 CData 속성을 ZData와 크기가 같은 행렬로 지정해야 합니다. 꼭짓점에서 색 값을 선형적으로 보간하므로 모서리마다 색이 달라집니다. EdgeAlpha 속성이 'flat'으로 설정된 경우 이 값을 사용할 수 없습니다.

Sample of a surface with each edge showing different interpolated coloring based on sample values in the CData property

RGB 3색, 16진수 색 코드 또는 색 이름

모든 모서리에 지정된 색을 사용합니다. 이 옵션은 CData 속성의 색 값을 사용하지 않습니다.

Sample of a surface with all edges shown in red

RGB 3색과 16진수 색 코드는 사용자 지정 색을 지정할 때 유용합니다.

  • RGB 3색은 요소를 3개 가진 행 벡터로, 각 요소는 색을 구성하는 빨간색, 녹색, 파란색의 농도를 지정합니다. 농도의 범위는 [0,1]이어야 합니다(예: [0.4 0.6 0.7]).

  • 16진수 색 코드는 문자형 벡터 또는 string형 스칼라로, 해시 기호(#)로 시작하고 그 뒤에 3자리 또는 6자리의 16진수 숫자(0에서 F 사이일 수 있음)가 옵니다. 이 값은 대/소문자를 구분하지 않습니다. 따라서 색 코드 "#FF8800", "#ff8800", "#F80" 및 "#f80"은 모두 동일합니다.

몇몇의 흔한 색은 이름으로 지정할 수도 있습니다. 다음 표에는 명명된 색 옵션과 그에 해당하는 RGB 3색 및 16진수 색 코드가 나와 있습니다.

색 이름짧은 이름RGB 3색16진수 색 코드모양
"red""r"[1 0 0]"#FF0000"

Sample of the color red

"green""g"[0 1 0]"#00FF00"

Sample of the color green

"blue""b"[0 0 1]"#0000FF"

Sample of the color blue

"cyan" "c"[0 1 1]"#00FFFF"

Sample of the color cyan

"magenta""m"[1 0 1]"#FF00FF"

Sample of the color magenta

"yellow""y"[1 1 0]"#FFFF00"

Sample of the color yellow

"black""k"[0 0 0]"#000000"

Sample of the color black

"white""w"[1 1 1]"#FFFFFF"

Sample of the color white

다음 표에는 라이트 테마와 다크 테마에서 플롯의 디폴트 색 팔레트가 나열되어 있습니다.

팔레트팔레트 색

"gem" — 라이트 테마 디폴트 값

R2025a 이전: 대부분의 플롯은 기본적으로 이 색을 사용합니다.

Sample of the "gem" color palette

"glow" — 다크 테마 디폴트 값

Sample of the "glow" color palette

orderedcolors 함수와 rgb2hex 함수를 사용하여 이러한 팔레트의 RGB 3색과 16진수 색 코드를 가져올 수 있습니다. 예를 들어, "gem" 팔레트의 RGB 3색을 가져와서 16진수 색 코드로 변환해 보겠습니다.

RGB = orderedcolors("gem");
H = rgb2hex(RGB);

R2023b 이전: RGB = get(groot,"FactoryAxesColorOrder")를 사용하여 RGB 3색을 가져옵니다.

R2024a 이전: H = compose("#%02X%02X%02X",round(RGB*255))를 사용하여 16진수 색 코드를 가져옵니다.

모서리 투명도로, 다음 값 중 하나로 지정됩니다.

  • [0,1] 범위의 스칼라 — 모든 모서리에 균일한 투명도를 사용합니다. 값이 1이면 완전히 불투명하고 0이면 완전히 투명합니다. 0과 1 사이의 값을 지정하면 반투명해집니다. 이 옵션은 AlphaData 속성의 투명도 값을 사용하지 않습니다.

  • 'flat' — AlphaData 속성의 값에 따라 각 모서리에 서로 다른 투명도를 사용합니다. 먼저 AlphaData 속성을 ZData 속성과 크기가 같은 행렬로 지정해야 합니다. 첫 번째 꼭짓점의 투명도 값에 따라 전체 모서리의 투명도가 결정됩니다. 또한 EdgeColor 속성이 'flat'으로 설정되어 있어야 합니다.

  • 'interp' — AlphaData 속성의 값에 따라 각 모서리에 보간된 투명도를 사용합니다. 먼저 AlphaData 속성을 ZData 속성과 크기가 같은 행렬로 지정해야 합니다. 꼭짓점의 값을 보간하기 때문에 각 모서리에서 투명도가 다릅니다. 또한 EdgeColor 속성이 'interp'로 설정되어 있어야 합니다.

버전 내역

R2006a 이전에 개발됨
