rectangle

예리한 코너나 곡선 코너로 사각형 만들기

구문

rectangle('Position',pos)

rectangle('Position',pos,'Curvature',cur)

rectangle(___,Name,Value)

rectangle(ax,___)

r = rectangle(___)

설명

rectangle('Position',pos)는 2차원 좌표에 사각형을 만듭니다. pos를 [x y w h] 형식의, 요소를 4개 가진 벡터로, 데이터 단위에 맞게 지정합니다. x와 y 요소는 위치를 지정하고, w와 h 요소는 크기를 지정합니다. 이 함수는 현재 좌표축의 기존 내용을 지우지 않고 플로팅합니다.

rectangle('Position',pos,'Curvature',cur)는 사각형의 변에 곡률을 추가합니다. 가로와 세로 변에 다른 곡률을 지정하려면 cur에 [horizontal vertical] 형식의, 요소를 2개 가진 벡터를 지정하십시오. 모든 변에 동일한 곡률을 지정하려면 cur에 스칼라 값을 지정하십시오. 0(곡률 없음)과 1(최대 곡률) 사이의 값을 지정하십시오. 타원이나 원을 만들려면 [1 1]을 사용하십시오.

rectangle(___,Name,Value)는 하나 이상의 이름-값 쌍의 인수를 사용하여 사각형 속성을 지정합니다. 예를 들어, 'FaceColor','red'는 빨간색 채우기 색을 지정합니다. 위에 열거된 구문에 나와 있는 입력 인수를 조합하여 사각형 속성을 지정할 수 있습니다.

rectangle(ax,___)는 현재 좌표축(gca) 대신 ax로 지정된 축에 사각형을 만듭니다. 옵션 ax는 위에 열거된 구문의 입력 인수 조합보다 먼저 나올 수 있습니다.

r = rectangle(___)은 rectangle 객체를 반환합니다. 사각형 생성 후에 속성을 수정하려면 r을 사용하십시오. 속성 목록은 Rectangle 속성을 참조하십시오. 위에 열거된 구문에서 출력 인수를 반환할 수 있습니다.

예제

사각형 그리기

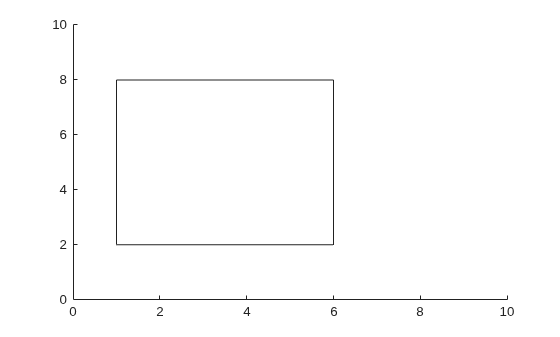

점 (1,2)에 왼쪽 아래 코너가 있는 사각형을 그립니다. 사각형 너비를 5단위로, 높이를 6단위로 지정합니다. 그런 다음 축 제한을 변경합니다.

rectangle('Position',[1 2 5 6])
axis([0 10 0 10])

곡선 모서리로 사각형 그리기

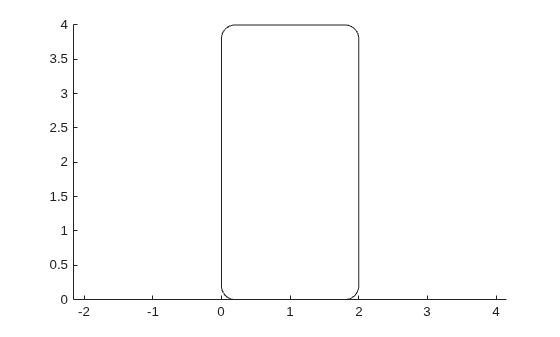

(0,0)에 왼쪽 아래 코너가 있고 (2,4)에 오른쪽 위 코너가 있는 사각형을 그립니다. 곡률을 스칼라 값 0.2로 지정하여 곡선 처리된 코너를 가진 사각형을 만듭니다. x축과 y축이 동일한 길이의 데이터 단위를 갖는 경우 axis equal을 사용하십시오.

figure
rectangle('Position',[0 0 2 4],'Curvature',0.2)
axis equal

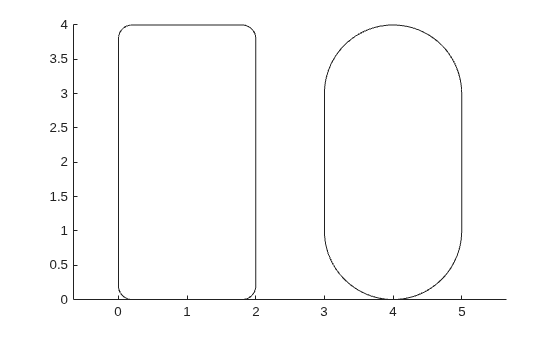

곡률을 스칼라 값 1로 지정하여 완전하게 곡선 처리된 최소 변을 가진 두 번째 사각형을 추가합니다.

rectangle('Position',[3 0 2 4],'Curvature',1)

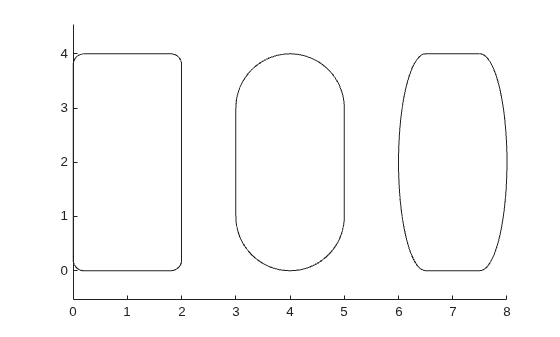

세 번째 사각형을 추가하고 가로와 세로 변에 서로 다른 곡률을 사용합니다. 각 가로 변을 50% 정도로 곡선화하기 위해 가로 곡률을 0.5로 지정합니다. 양쪽 세로 변을 완전하게 곡선화하기 위해 세로 곡률을 1로 지정합니다.

rectangle('Position',[6 0 2 4],'Curvature',[0.5,1])

원 그리기

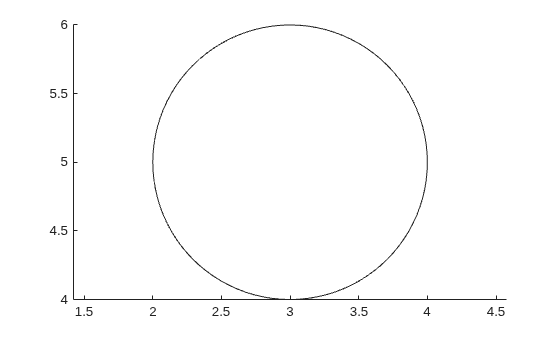

Curvature 속성을 [1 1]로 설정하여 원을 그립니다. 점 (2,4)와 (4,6) 사이의 사각형 영역을 채울 수 있도록 원을 그립니다. Position 속성은 원을 포함하는 가장 작은 사각형을 정의합니다.

pos = [2 4 2 2];
rectangle('Position',pos,'Curvature',[1 1])
axis equal

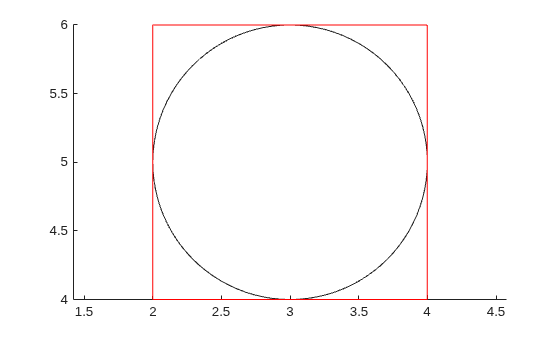

동일한 위치 값을 사용하여 빨간색 사각형을 그려서 원이 사각형 영역을 채운 모습을 표시합니다.

rectangle('Position',pos,'EdgeColor','r')

사각형 윤곽선과 채우기 색 지정하기

사각형을 그리고 채우기 색, 윤곽선 색, 윤곽선 너비를 지정합니다.

rectangle('Position',[1,2,5,10],'FaceColor',[0 .5 .5],'EdgeColor','b',...
    'LineWidth',3)

생성 후에 사각형 수정하기

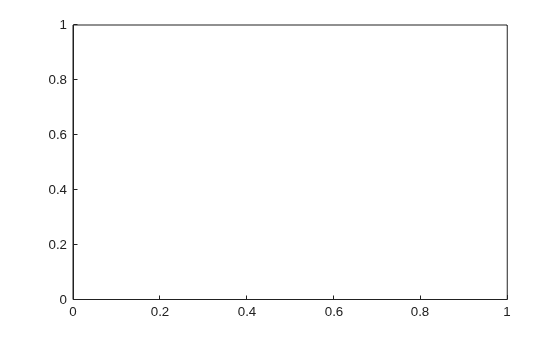

현재 좌표축에 사각형을 추가하고 rectangle 객체 r을 반환합니다.

r = rectangle('Position',[0 0 1 1]')

r =
  Rectangle with properties:

    FaceColor: 'none'
    EdgeColor: [0 0 0]
    LineWidth: 0.5000
    LineStyle: '-'
    Curvature: [0 0]
     Position: [0 0 1 1]

  Use GET to show all properties

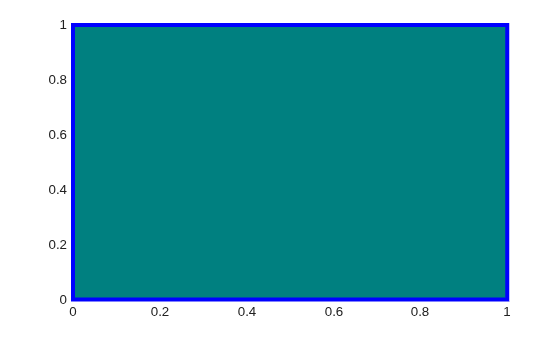

생성된 사각형을 r을 사용하여 수정합니다. 채우기 색, 윤곽선 색, 윤곽선 너비를 변경합니다.

r.FaceColor = [0 .5 .5];
r.EdgeColor = 'b';
r.LineWidth = 3;

입력 인수

pos — 사각형의 크기와 위치

[x y w h] 형식의, 요소를 4개 가진 벡터

사각형의 크기와 위치로, [x y w h] 형식의, 요소를 4개 가진 벡터로 지정됩니다. x 요소와 y 요소는 사각형의 왼쪽 아래 코너의 좌표를 정의합니다. w 요소와 h 요소는 사각형의 크기를 정의합니다.

모든 값은 데이터 단위로 지정됩니다.

예: rectangle('Position',[0.5 0.5 0.3 0.4])

데이터형: double | single | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

cur — 가로와 세로 곡률 크기

[0 0] (디폴트 값) | 요소를 2개 가진 벡터 | 스칼라

가로와 세로 곡률 크기로, 요소를 2개 가진 벡터나 스칼라 값으로 지정됩니다. 사각형에서 타원까지 사각형 형태에 변화를 주려면 이 속성을 사용하십시오.

가로 곡률은 상하 모서리를 곡선화하는 너비의 비율입니다. 세로 곡률은 좌우 모서리를 곡선화하는 높이의 비율입니다.

• 가로와 세로 곡률을 다르게 적용하려면 [horizontal vertical] 형식의, 요소를 2개 가진 벡터를 지정하십시오. horizontal 요소가 가로 곡률을 결정하고 vertical 요소가 세로 곡률을 결정합니다. 0(곡률 없음)과 1(최대 곡률) 사이의 값을 지정하십시오. 예를 들어, [0 0] 값은 정사각형 모서리를 가진 사각형을 만들고 [1 1] 값은 타원을 만듭니다.

• 가로와 세로 모서리에 동일한 곡률을 적용하려면 0과 1(구간의 끝점 포함) 사이의 스칼라 값을 지정하십시오. 이때 곡률의 길이는 직사각형의 가로와 세로 중 짧은 쪽 크기에 의해 결정됩니다.

예: [0.5 0.6]

예: 0.75

데이터형: double

ax — axes 객체

axes 객체

axes 객체입니다. axes 객체를 지정하지 않으면 rectangle은 현재 좌표축을 사용합니다.

이름-값 인수

선택적 인수 쌍을 Name1=Value1,...,NameN=ValueN으로 지정합니다. 여기서 Name은 인수 이름이고 Value는 대응값입니다. 이름-값 인수는 다른 인수 뒤에 와야 하지만, 인수 쌍의 순서는 상관없습니다.

R2021a 이전 릴리스에서는 쉼표를 사용하여 각 이름과 값을 구분하고 Name을 따옴표로 묶으십시오.

예: rectangle('Position',[0 0 1 1],'EdgeColor','k','FaceColor',[0 .5 .5])

FaceColor — 채우기 색

"none" (디폴트 값) | RGB 3색 | 16진수 색 코드 | "r" | "g" | "b" | ...

채우기 색으로, RGB 3색, 16진수 색 코드, 색 이름 또는 짧은 이름으로 지정됩니다.

사용자 지정 색의 경우에는 RGB 3색 또는 16진수 색 코드를 지정하십시오.

• RGB 3색은 요소를 3개 가진 행 벡터로, 각 요소는 색을 구성하는 빨간색, 녹색, 파란색의 농도를 지정합니다. 농도의 범위는 [0,1]이어야 합니다(예: [0.4 0.6 0.7]).

• 16진수 색 코드는 string형 스칼라 또는 문자형 벡터로, 해시 기호(#)로 시작하고 그 뒤에 3자리 또는 6자리의 16진수 숫자(0에서 F 사이일 수 있음)가 옵니다. 이 값은 대/소문자를 구분하지 않습니다. 따라서 색 코드 "#FF8800", "#ff8800", "#F80" 및 "#f80"은 모두 동일합니다.

몇몇의 흔한 색은 이름으로 지정할 수도 있습니다. 다음 표에는 명명된 색 옵션과 그에 해당하는 RGB 3색 및 16진수 색 코드가 나와 있습니다.

색 이름	짧은 이름	RGB 3색	16진수 색 코드	모양
"red"	"r"	[1 0 0]	"#FF0000"
"green"	"g"	[0 1 0]	"#00FF00"
"blue"	"b"	[0 0 1]	"#0000FF"
"cyan"	"c"	[0 1 1]	"#00FFFF"
"magenta"	"m"	[1 0 1]	"#FF00FF"
"yellow"	"y"	[1 1 0]	"#FFFF00"
"black"	"k"	[0 0 0]	"#000000"
"white"	"w"	[1 1 1]	"#FFFFFF"
"none"	해당 없음	해당 없음	해당 없음	색 없음

다음은 MATLAB^®이 여러 유형의 플롯에서 사용하는 디폴트 색의 RGB 3색과 16진수 색 코드입니다.

RGB 3색	16진수 색 코드	모양
[0 0.4470 0.7410]	"#0072BD"
[0.8500 0.3250 0.0980]	"#D95319"
[0.9290 0.6940 0.1250]	"#EDB120"
[0.4940 0.1840 0.5560]	"#7E2F8E"
[0.4660 0.6740 0.1880]	"#77AC30"
[0.3010 0.7450 0.9330]	"#4DBEEE"
[0.6350 0.0780 0.1840]	"#A2142F"

예: "blue"

예: [0 0 1]

예: "#0000FF"

EdgeColor — 윤곽선 색

[0 0 0] (디폴트 값) | RGB 3색 | 16진수 색 코드 | 'r' | 'g' | 'b' | ...

윤곽선 색으로, RGB 3색, 16진수 색 코드, 색 이름 또는 짧은 이름으로 지정됩니다. 디폴트 RGB 3색 값인 [0 0 0]은 검은색에 해당합니다.

사용자 지정 색의 경우에는 RGB 3색 또는 16진수 색 코드를 지정하십시오.

• RGB 3색은 요소를 3개 가진 행 벡터로, 각 요소는 색을 구성하는 빨간색, 녹색, 파란색의 농도를 지정합니다. 농도의 범위는 [0,1]이어야 합니다(예: [0.4 0.6 0.7]).

• 16진수 색 코드는 string형 스칼라 또는 문자형 벡터로, 해시 기호(#)로 시작하고 그 뒤에 3자리 또는 6자리의 16진수 숫자(0에서 F 사이일 수 있음)가 옵니다. 이 값은 대/소문자를 구분하지 않습니다. 따라서 색 코드 "#FF8800", "#ff8800", "#F80" 및 "#f80"은 모두 동일합니다.

몇몇의 흔한 색은 이름으로 지정할 수도 있습니다. 다음 표에는 명명된 색 옵션과 그에 해당하는 RGB 3색 및 16진수 색 코드가 나와 있습니다.

색 이름	짧은 이름	RGB 3색	16진수 색 코드	모양
"red"	"r"	[1 0 0]	"#FF0000"
"green"	"g"	[0 1 0]	"#00FF00"
"blue"	"b"	[0 0 1]	"#0000FF"
"cyan"	"c"	[0 1 1]	"#00FFFF"
"magenta"	"m"	[1 0 1]	"#FF00FF"
"yellow"	"y"	[1 1 0]	"#FFFF00"
"black"	"k"	[0 0 0]	"#000000"
"white"	"w"	[1 1 1]	"#FFFFFF"
"none"	해당 없음	해당 없음	해당 없음	색 없음

다음은 MATLAB이 여러 유형의 플롯에서 사용하는 디폴트 색의 RGB 3색과 16진수 색 코드입니다.

RGB 3색	16진수 색 코드	모양
[0 0.4470 0.7410]	"#0072BD"
[0.8500 0.3250 0.0980]	"#D95319"
[0.9290 0.6940 0.1250]	"#EDB120"
[0.4940 0.1840 0.5560]	"#7E2F8E"
[0.4660 0.6740 0.1880]	"#77AC30"
[0.3010 0.7450 0.9330]	"#4DBEEE"
[0.6350 0.0780 0.1840]	"#A2142F"

예: 'blue'

예: [0 0 1]

예: '#0000FF'

LineWidth — 선 너비

0.5 (디폴트 값) | 양의 값

선 너비로, 양의 값으로 지정됩니다(단위: 포인트).

예: 0.75

LineStyle — 선 스타일

"-" (디폴트 값) | "--" | ":" | "-." | "none"

선 스타일로, 다음 표에 나열된 옵션 중 하나로 지정됩니다.

선 스타일	설명	결과 선
"-"	실선
"--"	파선
":"	점선
"-."	일점 쇄선
"none"	선 없음	선 없음

버전 내역

R2006a 이전에 개발됨

참고 항목

함수

• line | patch | annotation

속성

• Rectangle 속성
