triangulation

polyshape 삼각분할

페이지 내 모두 축소

구문

T = triangulation(polyin)

설명

T = triangulation(polyin)은 polyshape 객체의 2차원 triangulation 객체를 반환합니다. T는 polyin을 구성하는 삼각형의 꼭짓점과 연결을 설명하는 속성을 가집니다. 자세한 내용은 triangulation 항목을 참조하십시오.

예제

예제

모두 축소

라이브 스크립트 열기

다각형을 만들고 삼각분할합니다.

t = 0.05:0.5:2*pi;
x1 = cos(t);
y1 = sin(t);
x2 = 0.5*cos(t);
y2 = 0.5*sin(t);
polyin = polyshape({x1,x2},{y1,y2})
polyin =
  polyshape with properties:

      Vertices: [27×2 double]
    NumRegions: 1
      NumHoles: 1

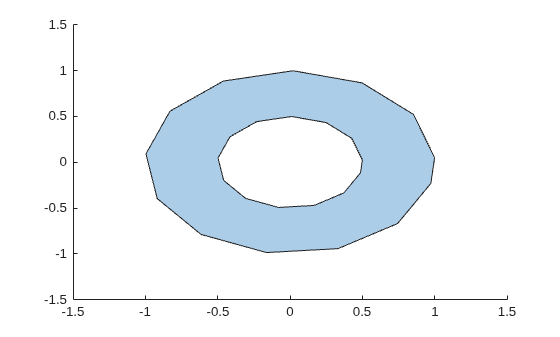

plot(polyin)

Figure contains an axes object. The axes object contains an object of type polygon.

T = triangulation(polyin)
T =
  triangulation with properties:

              Points: [26×2 double]
    ConnectivityList: [26×3 double]

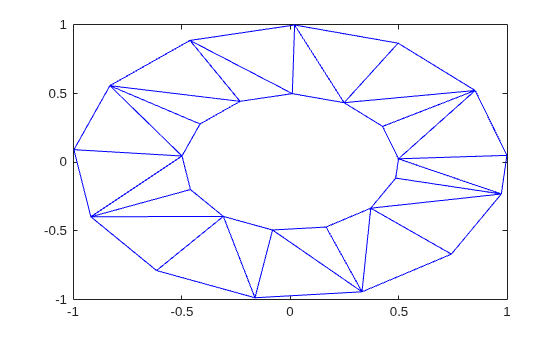

triplot(T)

Figure contains an axes object. The axes object contains an object of type line.

입력 인수

모두 축소

입력 polyshape로, 스칼라로 지정됩니다.

데이터형: polyshape

버전 내역

R2017b에 개발됨
