labelnode

그래프 노드에 레이블 지정

구문

labelnode(H,nodeIDs,Labels)

설명

labelnode(H,nodeIDs,Labels)는 nodeIDs로 지정된 노드에 Labels에 포함된 문자형 벡터 또는 string형을 레이블로 지정합니다.

예제

그래프 노드에 레이블 지정

그래프를 생성하고 플로팅합니다.

s = [1 1 2 2 3 4 5 5];
t = [2 3 3 4 4 5 1 2];
G = digraph(s,t);
h = plot(G);

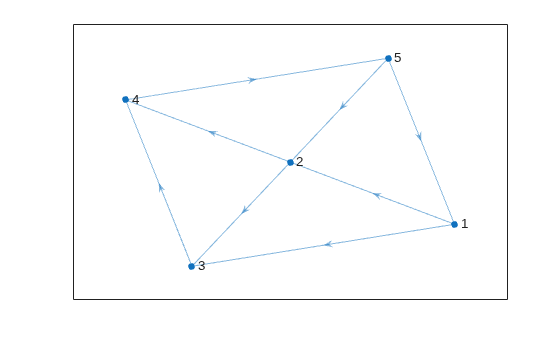

plot 함수는 해당 노드 인덱스(또는 사용 가능한 경우 해당 노드 이름)를 사용하여 그래프 노드에 자동으로 레이블을 지정합니다. 일부 그래프 노드에 대해 텍스트 레이블을 대신 사용합니다.

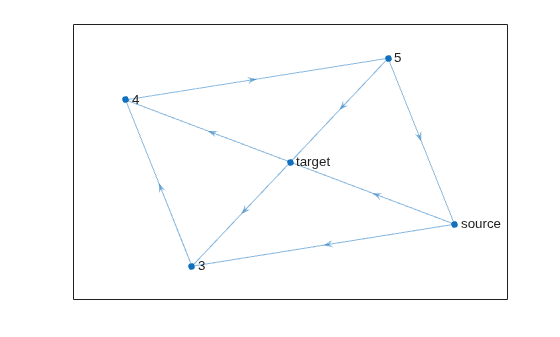

labelnode(h,[1 2],{'source' 'target'})

노드 3과 노드 4에 'A'로 레이블을 지정합니다. 노드 레이블은 기본 그래프 G에 영향을 미치지 않으므로, 레이블에 이름을 중복하여 사용할 수 있습니다(단, G에 포함된 식 노드 이름은 항상 고유해야 함).

labelnode(h,[3 4],'A')

입력 인수

H — 입력 그래프 플롯

GraphPlot 객체

입력 그래프 플롯으로, GraphPlot 객체로 지정됩니다. graph 함수나 digraph 함수를 사용하여 그래프를 생성한 후 GraphPlot 객체를 반환할 출력 인수와 함께 plot을 사용합니다.

예: H = plot(G)

nodeIDs — 노드 ID

논리형 벡터 | 노드 인덱스 | 노드 이름

노드 ID로, 논리형 벡터나 하나 이상의 노드 인덱스 또는 노드 이름으로 지정됩니다. nodeIDs가 논리형 벡터이면 길이가 그래프에 있는 노드의 개수와 일치해야 합니다.

다음 표에서는 숫자형 노드 인덱스 또는 노드 이름을 사용하여 하나 이상의 노드를 참조하는 몇 가지 방법을 보여줍니다.

형식	단일 노드	여러 노드
노드 인덱스	스칼라 예: 1	벡터 예: [1 2 3]
노드 이름	문자형 벡터 예: 'A'	문자형 벡터로 구성된 셀형 배열 예: {'A' 'B' 'C'}
	string형 스칼라 예: "A"	string형 배열 예: ["A" "B" "C"]

Labels — 노드 레이블

문자형 벡터 | string형 스칼라 | 문자형 벡터로 구성된 셀형 배열 | string형 배열

노드 레이블로, 문자형 벡터로 구성된 셀형 배열이나 문자형 벡터로 지정됩니다.

• Labels가 문자형 벡터 또는 string형 스칼라이면 labelnode는 nodeIDs로 지정된 각 노드에 그 레이블을 사용합니다.

• Labels가 셀형 배열 또는 string형 배열이면 nodeIDs로 지정된 각 노드에 대한 레이블을 하나씩 포함해야 합니다.

데이터형: char | cell | string

버전 내역

R2015b에 개발됨
