labeledge

그래프 간선에 레이블 지정

구문

labeledge(H,s,t,Labels)

labeledge(H,idx,Labels)

설명

labeledge(H,s,t,Labels)는 (s,t) 노드 쌍으로 지정된 간선에 Labels에 포함된 문자형 벡터 또는 string형을 레이블로 지정합니다. s, t, Labels의 길이는 모두 동일해야 합니다. 또한 Labels는 스칼라일 수 있습니다. s와 t 사이에 다중 간선이 있는 경우, 모든 간선에 동일한 레이블이 적용됩니다.

labeledge(H,idx,Labels)는 논리형 또는 숫자형 간선 인덱스를 사용하여 레이블을 표시할 간선을 지정합니다.

예제

그래프 간선 가중치에 레이블 지정하기

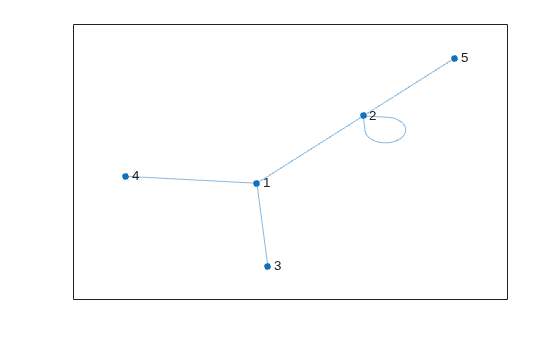

그래프를 생성하고 플로팅합니다.

s = [1 1 1 2 2];
t = [2 3 4 2 5];
G = graph(s,t);
h = plot(G);

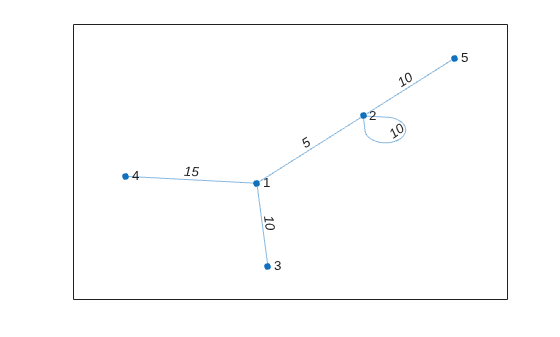

labeledge를 사용하여 간선 가중치에 레이블을 지정합니다.

weights = [5 10 15 10 10];
labeledge(h,1:numedges(G),weights)

그래프 간선에 텍스트 레이블 추가하기

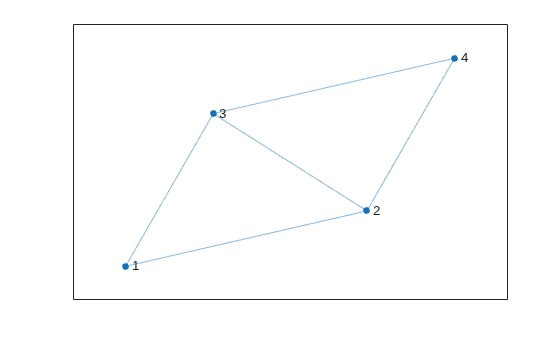

그래프를 생성하고 플로팅합니다.

s = [1 1 2 2 3];
t = [2 3 3 4 4];
G = graph(s,t);
h = plot(G);

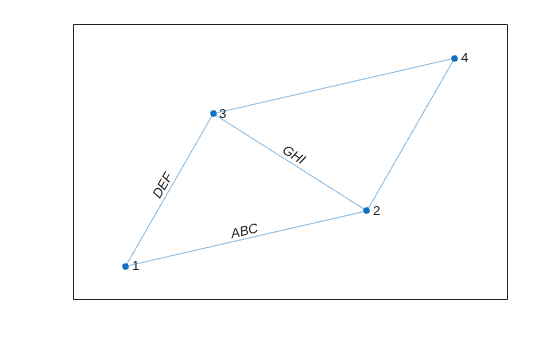

5개 그래프 간선 중 3개에 텍스트 레이블을 추가합니다.

labelText = {'ABC' 'DEF' 'GHI'};
labeledge(h,[1 1 2],[2 3 3],labelText)

입력 인수

H — 입력 그래프 플롯

GraphPlot 객체

입력 그래프 플롯으로, GraphPlot 객체로 지정됩니다. graph 함수나 digraph 함수를 사용하여 그래프를 생성한 후 GraphPlot 객체를 반환할 출력 인수와 함께 plot을 사용합니다.

예: H = plot(G)

s,t — 노드 쌍(개별 인수)

노드 인덱스 | 노드 이름

노드 쌍으로, 노드 인덱스 또는 노드 이름의 개별 인수로 지정됩니다. s와 t에서 유사한 위치의 요소는 그래프에 추가되는 간선에 대한 소스 노드와 타깃 노드를 지정합니다.

다음 표에서는 숫자형 노드 인덱스 또는 노드 이름을 사용하여 하나 이상의 노드를 참조하는 몇 가지 방법을 보여줍니다.

형식	단일 노드	여러 노드
노드 인덱스	스칼라 예: 1	벡터 예: [1 2 3]
노드 이름	문자형 벡터 예: 'A'	문자형 벡터로 구성된 셀형 배열 예: {'A' 'B' 'C'}
	string형 스칼라 예: "A"	string형 배열 예: ["A" "B" "C"]

예: labeledge(H,[1 2 2],[2 3 4],{'label1' 'label2' 'label3'})

예: labeledge(H,{'a' 'b' 'b'},{'b' 'c' 'd'},{'label1' 'label2' 'label3'})

idx — 간선 인덱스

스칼라 | 벡터

간선 인덱스로, 스칼라, 양의 정수로 구성된 벡터 또는 논리형 벡터로 지정됩니다.

• 양의 정수로 구성된 벡터는 그래프 G에서 테이블 G.Edges의 행에 대응하는 간선 인덱스를 지정합니다. 즉, G.Edges(idx,:)는 간선의 끝 노드를 반환합니다. 이 형식에서 idx의 최댓값은 numedges(G)이고 선택한 노드의 개수는 idx에 들어 있는 인덱스의 개수와 같습니다.

• 논리형 벡터는 각 간선의 레이블이 표시되는지 여부를 지정합니다. 이 형식에서 논리형 벡터의 길이는 numedges(G)가 되어야 하고, 선택한 노드의 개수는 idx에 들어 있는 0이 아닌 인덱스의 개수와 같습니다.

예: labeledge(H,[1 3 5 7],{'label1' 'label2' 'label3' 'label4'})

Labels — 간선 레이블

문자형 벡터 | string형 스칼라 | 문자형 벡터로 구성된 셀형 배열 | string형 배열

간선 레이블로, 문자형 벡터, string형 스칼라, 문자형 벡터로 구성된 셀형 배열 또는 string형 배열로 지정됩니다.

• Labels가 문자형 벡터 또는 string형 스칼라이면 labeledge는 지정된 각 간선에 그 레이블을 사용합니다.

• Labels가 셀형 배열 또는 string형 배열이면 지정된 각 간선에 대한 레이블을 하나씩 포함해야 합니다.

데이터형: char | cell | string

버전 내역

R2015b에 개발됨
