subgraph

부분 그래프(Subgraph) 추출

구문

H = subgraph(G,nodeIDs)

H = subgraph(G,idx)

설명

H = subgraph(G,nodeIDs)는 nodeIDs로 지정된 노드만 포함하는 G의 부분 그래프를 반환합니다.

H = subgraph(G,idx)는 논리형 벡터를 사용하여 부분 그래프 노드를 지정합니다.

예제

부분 그래프 추출하기

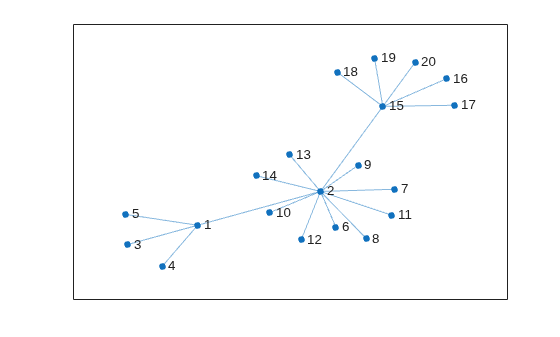

그래프를 생성하고 플로팅합니다.

s = [1 1 1 1 2 2 2 2 2 2 2 2 2 2 15 15 15 15 15];
t = [3 5 4 2 14 6 11 12 13 10 7 9 8 15 16 17 19 18 20];
G = graph(s,t);
plot(G,'Layout','force')

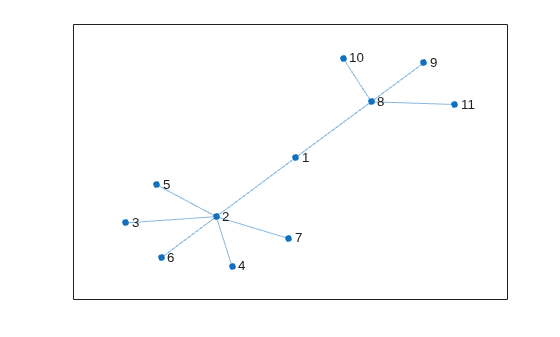

포함할 노드를 지정하여 G에서 부분 그래프를 추출합니다. 부분 그래프의 노드 번호는 재설정됩니다.

idx = [2 15 16 17 18 19 20 1 3 4 5];
H = subgraph(G,idx);
plot(H,'Layout','force')

노드 속성과 간선 속성을 사용한 부분 그래프

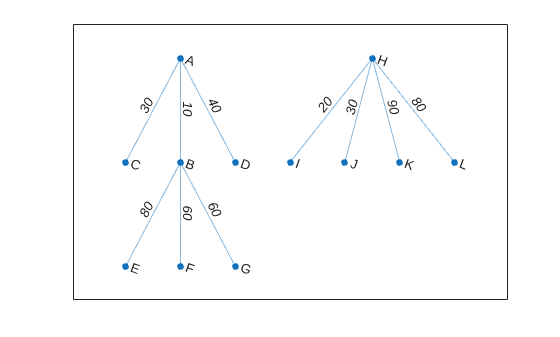

명명된 노드가 있는 가중 그래프(Weighted Graph)를 생성하고 플로팅합니다.

s = [1 1 1 2 2 2 8 8 8 8];
t = [2 3 4 5 6 7 9 10 11 12];
weights = [10 30 40 80 60 60 20 30 90 80];
names = {'A' 'B' 'C' 'D' 'E' 'F' 'G' 'H' 'I' 'J' 'K' 'L'};
G = graph(s,t,weights,names);
plot(G,'EdgeLabel',G.Edges.Weight)

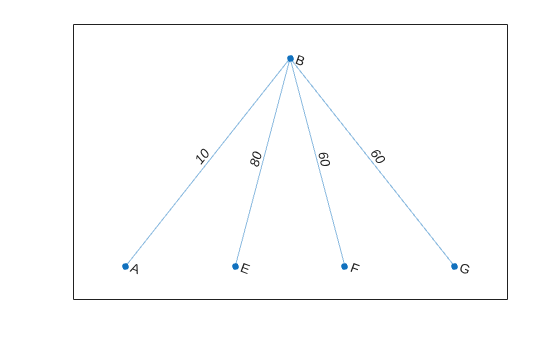

노드 'B'와 해당 이웃을 모두 포함하는 부분 그래프를 추출합니다. subgraph는 노드 이름과 간선 가중치를 유지합니다. 하지만, H의 숫자형 노드 ID는 G와 비교하여 번호가 다시 매겨집니다.

N = neighbors(G,'B');
H = subgraph(G, ['B'; N]);
plot(H,'EdgeLabel',H.Edges.Weight)

입력 인수

G — 입력 그래프

graph 객체 | digraph 객체

입력 그래프로, graph 객체 또는 digraph 객체로 지정됩니다. 무방향 그래프를 생성하려면 graph를 사용하고 유방향 그래프를 생성하려면 digraph를 사용하십시오.

예: G = graph(1,2)

예: G = digraph([1 2],[2 3])

nodeIDs — 노드 ID

노드 인덱스 | 노드 이름

노드 ID로, 하나 이상의 노드 인덱스 또는 노드 이름으로 지정됩니다. nodeIDs는 G에서 일부 노드를 선택하여 부분 그래프 H를 생성합니다.

다음 표에서는 숫자형 노드 인덱스 또는 노드 이름을 사용하여 하나 이상의 노드를 참조하는 몇 가지 방법을 보여줍니다.

형식	단일 노드	여러 노드
노드 인덱스	스칼라 예: 1	벡터 예: [1 2 3]
노드 이름	문자형 벡터 예: 'A'	문자형 벡터로 구성된 셀형 배열 예: {'A' 'B' 'C'}
	string형 스칼라 예: "A"	string형 배열 예: ["A" "B" "C"]

예: H = subgraph(G,[1 2 5])

예: H = subgraph(G,{'A' 'B' 'E'})

idx — 노드 선택 벡터

벡터

노드 선택 벡터로, 논리형 벡터로 지정됩니다. 부분 그래프는 idx(J)가 논리형 1(true)인 노드 J만 포함합니다. H에서 노드 J의 인덱스는 I(J)이고, I = find(idx)입니다.

예: subgraph(G,degree(G)>2)

데이터형: logical

출력 인수

H — 부분 그래프

graph 객체 | digraph 객체

부분 그래프로, graph 객체 또는 digraph 객체로 반환됩니다. H는 nodeIDs 또는 idx로 선택된 노드만 포함합니다. G의 다른 노드(및 이러한 노드에 연결되는 간선)는 삭제됩니다. 선택한 노드 및 간선의 노드 속성과 간선 속성은 G에서 H로 넘어갑니다.

graph 객체에 대한 자세한 내용은 graph 또는 digraph를 참조하십시오.

확장 기능

C/C++ 코드 생성

MATLAB® Coder™를 사용하여 C 코드나 C++ 코드를 생성할 수 있습니다.

사용법 관련 참고 및 제한 사항:

• 노드 ID nodeIDs는 입력 그래프 G의 노드 인덱스여야 합니다. 노드 이름은 지원되지 않습니다.

스레드 기반 환경
MATLAB®의 backgroundPool을 사용해 백그라운드에서 코드를 실행하거나 Parallel Computing Toolbox™의 ThreadPool을 사용해 코드 실행 속도를 높일 수 있습니다.

버전 내역

R2015b에 개발됨
