reordernodes
그래프 노드 다시 정렬
설명
예제
그래프 노드 다시 정렬

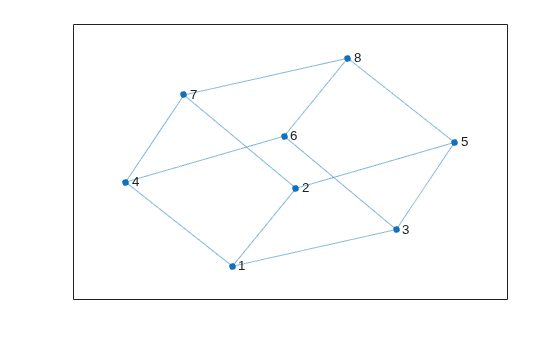

그래프를 생성하고 플로팅합니다.
s = [1 1 1 2 5 3 6 4 7 8 8 8]; t = [2 3 4 5 3 6 4 7 2 6 7 5]; G = graph(s,t); plot(G)

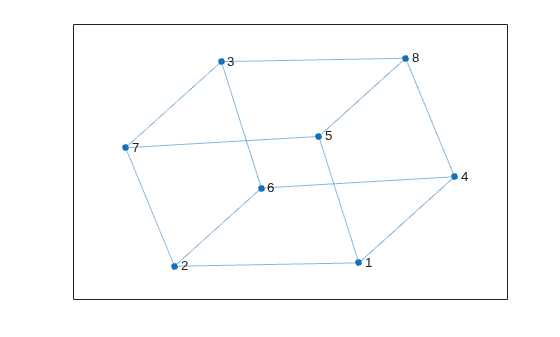

치환 벡터를 사용하여 그래프 노드를 다시 정렬합니다.
order = [7 2 3 4 8 1 5 6]; G = reordernodes(G,order); plot(G)
차수를 기준으로 그래프 노드 다시 정렬하기

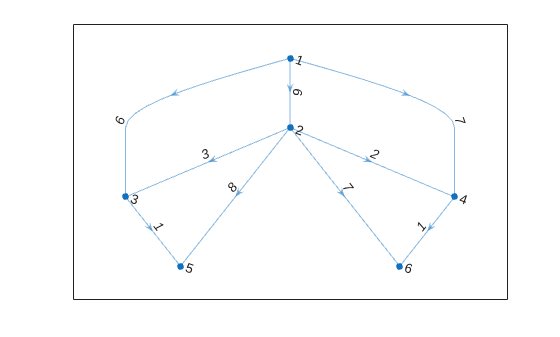

가중 그래프(Weighted Graph)를 생성하고 플로팅합니다.
s = [1 1 1 2 2 2 2 3 4];
t = [3 4 2 3 4 5 6 5 6];
weights = [6 7 6 3 2 8 7 1 1];
G = digraph(s,t,weights);
plot(G,'EdgeLabel',G.Edges.Weight)
노드 1이 가장 큰 진출차수를 가지도록 진출차수를 기준으로 그래프 노드를 다시 정렬합니다.
[~,order] = sort(outdegree(G),'descend')
order = 6×1
2
1
3
4
5
6

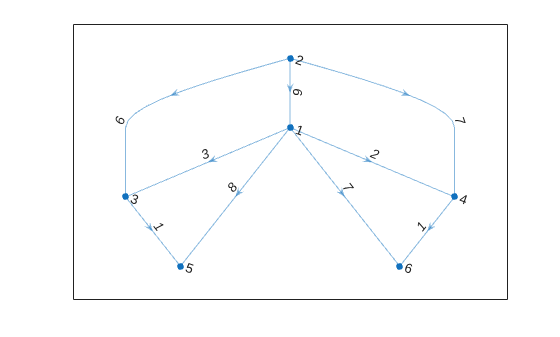

[H,idx] = reordernodes(G,order);
plot(H,'EdgeLabel',H.Edges.Weight)
idx
는 G.Edges
의 행 치환을 설명합니다. Weight
변수를 사용하여 이 대응을 확인합니다.
isequal(H.Edges.Weight, G.Edges.Weight(idx))
ans = logical
1
입력 인수
order
— 노드 순서
노드 인덱스 | 노드 이름
노드 순서로, 노드 인덱스 또는 노드 이름으로 지정됩니다. order
는 G
의 인접 행렬에 대한 대칭 치환을 지정합니다. A = adjacency(G)
이면 A(order,order)
가 adjacency(H)
를 생성합니다.
order
는 다음 중 하나일 수 있습니다.
노드 인덱스로 구성된 숫자형 벡터(예:
[1 3 2]
).노드 이름이 들어 있는 문자형 벡터로 구성된 셀형 배열 또는 string형 배열(예:
{'A' 'C' 'B'}
또는["A" "C" "B"]
).
예: H = reordernodes(G,[3 1 2])
출력 인수
H
— 출력 그래프
graph
객체 | digraph
객체
출력 그래프로, graph
객체 또는 digraph
객체로 반환됩니다. H
는 G
와 동일한 Nodes
속성과 Edges
속성을 포함하지만, 치환된 H.Nodes
와 H.Edges
의 행을 사용합니다.
H.Nodes
는G.Nodes(order,:)
와 동일합니다.H.Edges
는 노드의 번호가 다시 매겨지는 것을 제외하고는G.Edges(idx,:)
와 유사합니다.
idx
— 간선 인덱스의 치환 벡터
벡터
간선 인덱스의 치환 벡터로, 벡터로 반환됩니다. idx
의 값은 G.Edges
의 행 치환을 설명합니다.
버전 내역
R2015b에 개발됨
