isomorphism
두 그래프 간의 동형사상 계산
설명
는 하나 이상의 이름-값 쌍의 인수로 추가 옵션을 지정합니다. 예를 들어, P
= isomorphism(___,Name,Value
)'NodeVariables'
와 노드 변수 목록을 지정하여 동형사상이 유효하기 위해서는 이러한 변수가 유지되어야 함을 나타낼 수 있습니다.
예제
동형사상 치환 계산하기

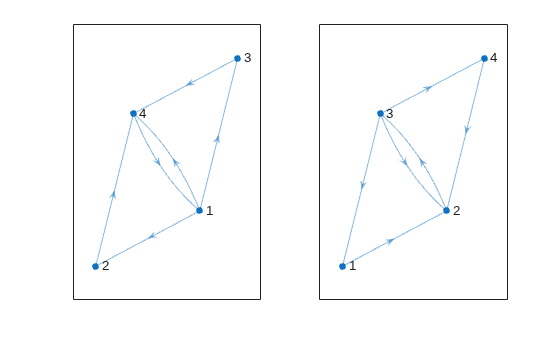

두 개의 유방향 그래프를 생성하고 플로팅한 후 두 그래프 간의 동형사상 관계를 계산합니다.
G1 = digraph([1 1 1 2 3 4],[2 3 4 4 4 1]); G2 = digraph([3 3 3 2 1 4],[1 4 2 3 2 2]); subplot(1,2,1) plot(G1) subplot(1,2,2) plot(G2)
p = isomorphism(G1,G2)
p = 4×1
3
1
4
2
결과를 보면 reordernodes(G2,p)
가 G1
과 동일한 구조를 가집니다.
서로 다른 레이블과 레이아웃을 갖는 그래프 사이의 동형사상 계산하기

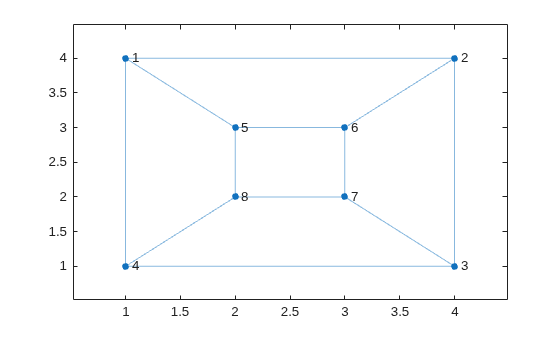

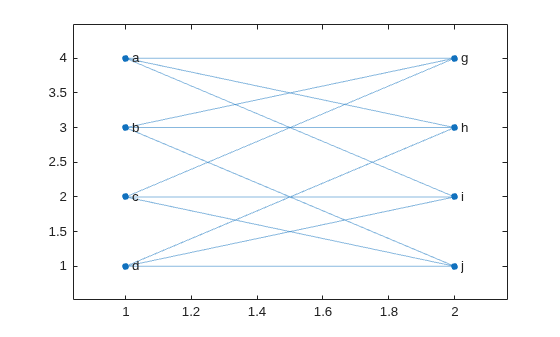

두 개의 그래프 G1
과 G2
를 생성하고 플로팅합니다.
G1 = graph([1 1 1 2 2 3 3 4 5 5 7 7],[2 4 5 3 6 4 7 8 6 8 6 8]); plot(G1,'XData',[1 4 4 1 2 3 3 2],'YData',[4 4 1 1 3 3 2 2])
G2 = graph({'a' 'a' 'a' 'b' 'b' 'b' 'c' 'c' 'c' 'd' 'd' 'd'}, ... {'g' 'h' 'i' 'g' 'h' 'j' 'g' 'i' 'j' 'h' 'i' 'j'}); plot(G2,'XData',[1 2 2 2 1 2 1 1],'YData',[4 4 3 2 3 1 2 1])
그래프 사이에 동형사상 관계가 존재할 경우 이를 계산합니다. 결과를 보면 레이블과 레이아웃이 서로 다르더라도 그래프 노드를 치환하여 동일한 그래프를 나타낼 수 있음을 알 수 있습니다.
p = isomorphism(G1,G2)
p = 8×1
1
2
5
3
4
7
6
8
동형사상을 계산하고 노드 속성 유지하기
두 그래프 간의 서로 다른 두 동형사상 관계를 계산합니다. 두 관계 중 하나는 노드 속성을 유지하고, 다른 하나는 노드 속성을 무시합니다.
두 개의 유사한 그래프를 생성합니다. 각 그래프에 노드 속성 Color
를 추가합니다.
G1 = graph({'d' 'e' 'f'},{'e' 'f' 'd'}); G1.Nodes.Color = {'blue' 'red' 'red'}'; G2 = graph({'a' 'b' 'c'},{'b' 'c' 'a'}); G2.Nodes.Color = {'red' 'red' 'blue'}';
동일한 Figure에 그래프를 나란히 플로팅합니다. Color = 'red'
인 노드를 빨간색으로 표시합니다.
subplot(1,2,1) p1 = plot(G1); highlight(p1,{'e' 'f'},'NodeColor','r') subplot(1,2,2) p2 = plot(G2); highlight(p2,{'a' 'b'},'NodeColor','r')
Color
속성을 무시하고 그래프 사이의 동형사상을 계산합니다.
p = isomorphism(G1,G2)
p = 3×1
1
2
3
동형사상을 다시 계산하되, 이번에는 비교에서 Color
속성의 값을 유지합니다. isomorphism
이 Color
속성을 유지하는 다른 치환을 반환합니다.
p = isomorphism(G1,G2,'NodeVariables','Color')
p = 3×1
3
1
2
G1
과 G2
에서 동형사상이 서로 일치하는 노드를 표시합니다.
[G1.Nodes.Name, G2.Nodes.Name(p)]
ans = 3x2 cell
{'d'} {'c'}
{'e'} {'a'}
{'f'} {'b'}
입력 인수
이름-값 인수
선택적 인수 쌍을 Name1=Value1,...,NameN=ValueN
으로 지정합니다. 여기서 Name
은 인수 이름이고 Value
는 대응값입니다. 이름-값 인수는 다른 인수 뒤에 와야 하지만, 인수 쌍의 순서는 상관없습니다.
R2021a 이전 릴리스에서는 쉼표를 사용하여 각 이름과 값을 구분하고 Name
을 따옴표로 묶으십시오.
예: P = isomorphism(G1,G2,'NodeVariables',{'Var1' 'Var2'})
EdgeVariables
— 유지할 간선 변수
문자형 벡터 | string형 스칼라 | 문자형 벡터로 구성된 셀형 배열 | string형 배열
유지할 간선 변수로, 'EdgeVariables'
와 함께 문자형 벡터, string형 스칼라, 문자형 벡터로 구성된 셀형 배열 또는 string형 배열이 쉼표로 구분되어 지정됩니다. G1.Edges
와 G2.Edges
모두에 있는 간선 변수를 하나 이상 지정하려면 이 옵션을 사용하십시오. 동형사상이 유효하려면 지정된 간선 변수를 유지해야 합니다.
G
가 다중 그래프인 경우, 두 번째 출력값 edgeperms
를 지정하여 간선 변수를 재정렬할 수 있습니다.
데이터형: char
| string
| cell
NodeVariables
— 유지할 노드 변수
문자형 벡터 | string형 스칼라 | 문자형 벡터로 구성된 셀형 배열 | string형 배열
유지할 노드 변수로, 'NodeVariables'
와 함께 문자형 벡터, string형 스칼라, 문자형 벡터로 구성된 셀형 배열 또는 string형 배열이 쉼표로 구분되어 지정됩니다. G1.Nodes
와 G2.Nodes
모두에 있는 노드 변수를 하나 이상 지정하려면 이 옵션을 사용하십시오. 동형사상이 유효하려면 지정된 노드 변수를 유지해야 합니다.
데이터형: char
| string
| cell
출력 인수
P
— 동형사상의 치환 벡터
열 벡터 | []
동형사상의 치환 벡터로, 동형사상이 존재할 경우 열 벡터로 반환되고 동형사상이 존재하지 않을 경우 빈 배열 []
로 반환됩니다. P
가 비어 있지 않으면 reordernodes(G2,P)
가 G1
과 동일한 구조를 갖습니다.
edgeperm
— 간선 치환
열 벡터
간선 치환으로, 열 벡터로 반환됩니다. 다중 그래프로 작업을 하는 경우, 간선 치환 벡터를 사용하여 'EdgeVariables'
이름-값 쌍에 의해 지정된 간선 변수를 유지할 수 있습니다. 다음 명령을 사용하여 반복되는 간선의 간선 변수를 재정렬하십시오.
[p,edgeperm] = isomorphism(g1,g2,'EdgeVariables',edgevars); g2perm = reordernodes(g2, p); g2perm.Edges(:, 2:end) = g2perm.Edges(edgeperm, 2:end);
세부 정보
그래프 동형사상
두 그래프 G1
과 G2
는 노드 P
의 치환이 존재하는 경우, 즉 reordernodes(G2,P)
가 G1
과 동일한 구조를 갖는 경우 동형입니다.
동형인 두 그래프는 유사한 구조를 갖습니다. 예를 들어, 하나의 순환이 포함된 그래프와 동형인 모든 그래프는 하나의 순환을 포함합니다.
버전 내역
R2016b에 개발됨
