convexHull

(권장되지 않음)들로네 삼각분할의 컨벡스 헐

convexHull(DelaunayTri)는 권장되지 않습니다. convexHull(delaunayTriangulation)을 대신 사용하십시오.

DelaunayTri는 권장되지 않습니다. delaunayTriangulation을 대신 사용하십시오.

구문

K = convexHull(DT)

[K,AV] = convexHull(DT)

설명

K = convexHull(DT)는 컨벡스 헐(Convex Hull)의 꼭짓점에 대응하는 점들의 배열 DT.X에 대한 인덱스를 반환합니다.

[K,AV] = convexHull(DT)는 컨벡스 헐과, 그 컨벡스 헐에 의해 경계가 지정된 면적 또는 부피를 반환합니다.

예제

임의의 점으로 이루어진 컨벡스 헐

2차원 공간에서 단위 정사각형 내에 있는 임의의 점 집합의 컨벡스 헐(Convex Hull)을 계산합니다.

rng default
x = rand(10,1);
y = rand(10,1);
dt = DelaunayTri(x,y);
k = convexHull(dt);

점과 컨벡스 헐을 플로팅합니다.

plot(dt.X(:,1),dt.X(:,2),'.','MarkerSize',10)
hold on
plot(dt.X(k,1),dt.X(k,2),'r')
hold off

임의의 3차원 점으로 이루어진 컨벡스 헐

3차원 공간에서 단위정육면체 내에 있는 임의의 점 집합의 컨벡스 헐을 계산합니다. convexHull에 두 개의 출력값을 지정하여 컨벡스 헐로 경계가 지정된 부분의 부피도 계산합니다.

rng default
X = rand(25,3);
dt = DelaunayTri(X);
[ch,v] = convexHull(dt)

ch = 30×3

     2     9    13
     2    12    18
     2    13    12
     2    14    25
     2    18    14
     2    23     9
     2    25    23
     5     7    22
     5    10     7
     5    18    10
     5    19    18
     5    22    19
     6    11    14
     6    14    19
     6    16    11
      ⋮

v =
0.3943

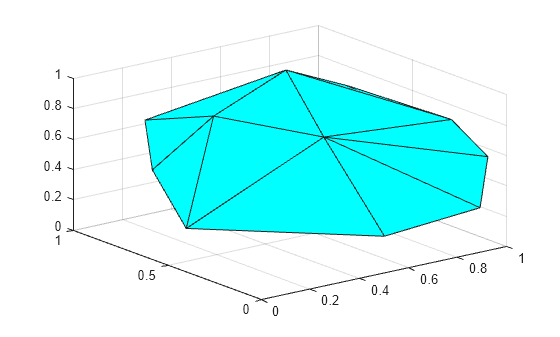

컨벡스 헐을 플로팅합니다.

trisurf(ch,dt.X(:,1),dt.X(:,2),dt.X(:,3),'FaceColor','cyan')

입력 인수

DT — 들로네 삼각분할 표현

DelaunayTri 객체

들로네 삼각분할 표현으로, DelaunayTri 객체로 지정됩니다.

출력 인수

K — 컨벡스 헐 꼭짓점의 인덱스

열 벡터 | 행렬

컨벡스 헐 꼭짓점의 인덱스로, 열 벡터 또는 행렬로 반환됩니다. K는 점으로 구성된 배열 DT.X에 대한 인덱스를 포함합니다. 점이 2차원 공간에 있을 때, K는 길이가 numf인 열 벡터입니다. 그 밖의 경우 K는 numf×ndim 크기의 행렬입니다. 여기서 numf는 컨벡스 헐(Convex Hull)의 패싯 개수이고 ndim은 점이 있는 공간의 차원입니다.

AV — 컨벡스 헐의 면적 또는 부피입니다.

스칼라

컨벡스 헐의 면적 또는 부피로, 스칼라로 반환됩니다. AV는 컨벡스 헐에 의해 경계가 지정되는 면적(2차원 삼각분할) 또는 부피(3차원 삼각분할)를 포함합니다.

세부 정보

컨벡스 헐(Convex Hull)

점 집합 X의 컨벡스 헐은 X의 모든 점을 포함하는 가장 작은 볼록 영역입니다.

확장 기능

스레드 기반 환경
MATLAB®의 backgroundPool을 사용해 백그라운드에서 코드를 실행하거나 Parallel Computing Toolbox™의 ThreadPool을 사용해 코드 실행 속도를 높일 수 있습니다.

버전 내역

R2009a에 개발됨
